Трансмиссия корпус — HITACHI LX230-5

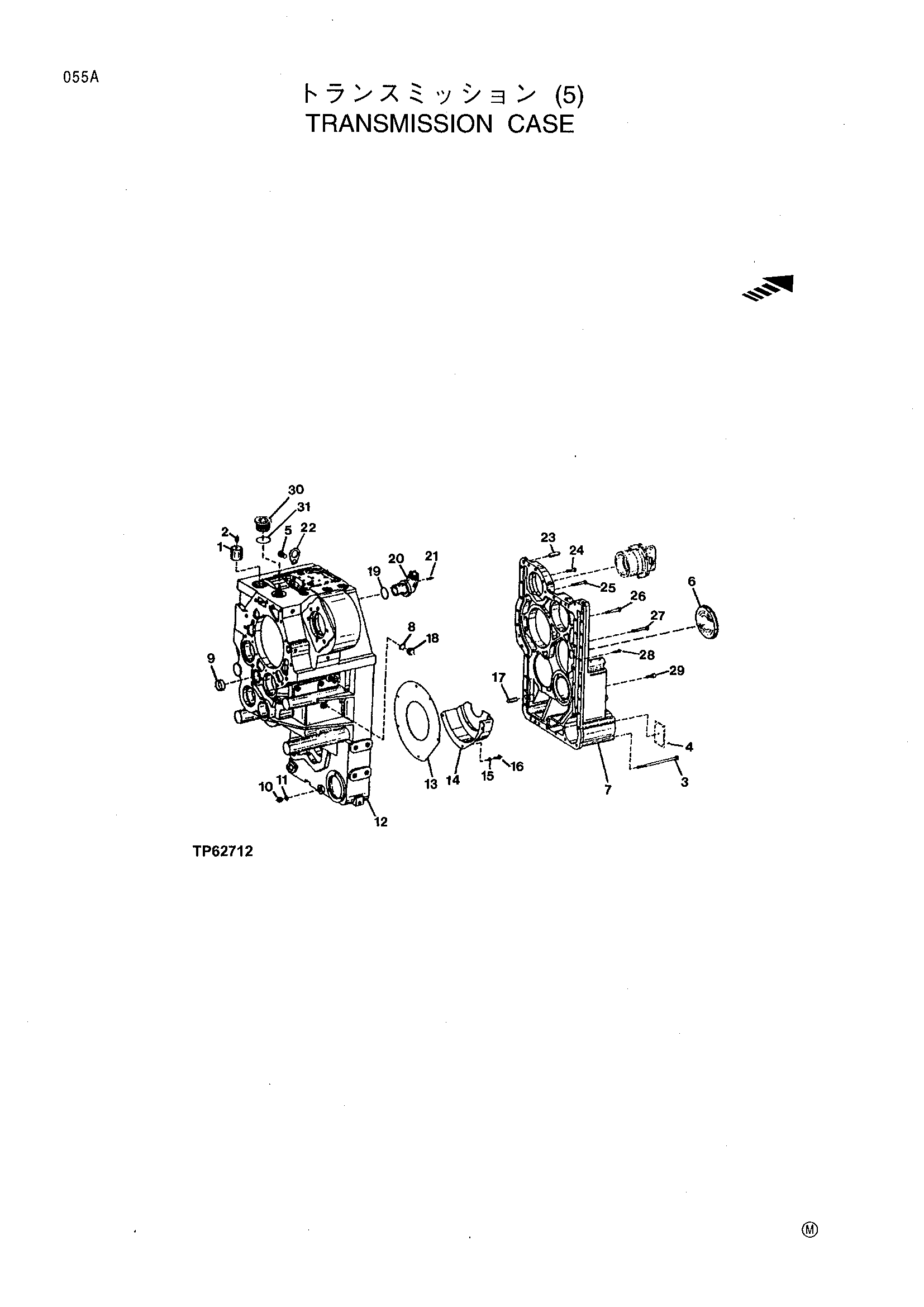

Заводская схема «Трансмиссия корпус» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T169061 | Поддон | 1 |
| 2 | T116918 | Сапун | 1 |
| 3 | 19M7876 | Винт | 8 |
| 4 | 25M7021 | Гроове палец | 4 |
| 5 | 19M7394 | Болт с головкой | 2 |
| 6 | T169056 | Крышка | 2 |
| 7 | T170705 | Трансмиссия корпус | 1 |
| 8 | PT12716 | Уплотнительное кольцо | 3 |
| 9 | T170188 | Колпачок | 1 |
| 10 | T168798 | Пробка | 1 |
| 11 | PE930685 | Кольцо | 1 |
| 12 | T171605 | Трансмиссия корпус | 1 |
| 13 | T168718 | Крышка | 1 |
| 14 | T168716 | Крышка | 1 |
| 15 | 24M7238 | Шайба | 4 |
| 16 | 19M7932 | Болт с головкой | 4 |
| 17 | T170115 | Довел палец | 2 |
| 18 | T168799 | Пробка | 1 |
| 19 | T170118 | Уплотнительное кольцо | 1 |
| 20 | T169745 | Адаптер | 1 |
| 21 | 19M7657 | Винт | 1 |
| 22 | T169729 | Пластина | 3 |
| 23 | 34M7122 | Пружина палец | 1 |
| 24 | 19M8637 | Болт с головкой | 7 |
| 25 | 19M5536 | Болт с головкой | 2 |
| 26 | 19M7875 | Болт с головкой | 5 |
| 27 | 19M7875 | Болт с головкой | 2 |
| 28 | TH102040 | Винт | 12 |
| 29 | T169046 | Болт с головкой | 2 |
| 30 | T168795 | Пробка | 1 |
| 31 | T170119 | Уплотнительное кольцо | 1 |
| .. | AT208319 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
