Инбоард планетарй финал привод — HITACHI LX230-5

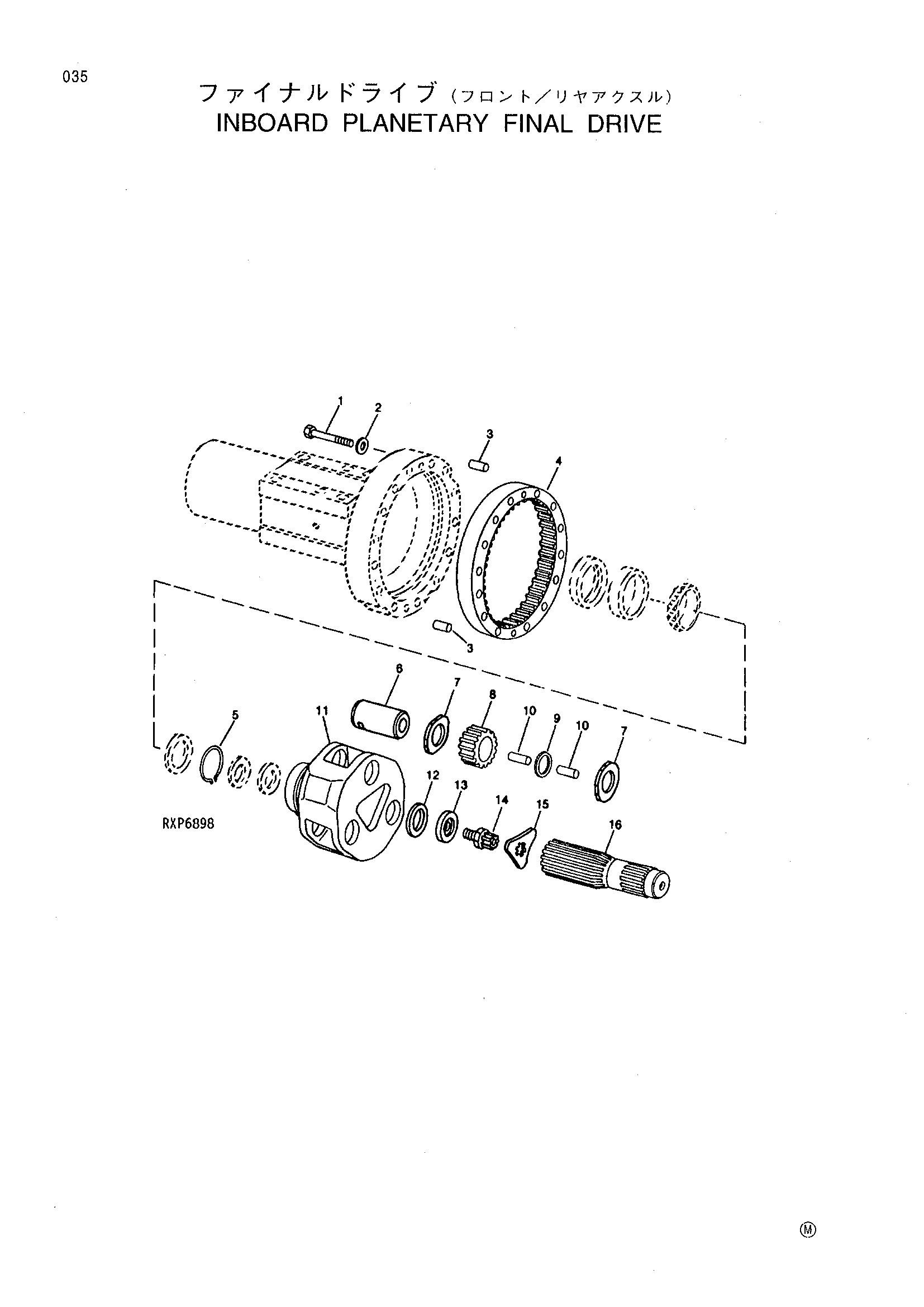

Заводская схема «Инбоард планетарй финал привод» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M8643 | Болт | 14 |
| 2 | R135543 | Шайба | 14 |
| 3 | R54380 | Довел палец | 2 |
| 4 | R93321 | Шестерня | 1 |
| 5 | R33029 | Стопорное кольцо | 1 |
| 6 | R100283 | Вал | 3 |
| 7 | R112080 | Упорный шайба | 6 |
| 8 | R92335 | Планет ведущая шестерня | 3 |
| 9 | R63576 | Упорный шайба | 3 |
| 10 | R94655 | Каток подшипник | 204 |
| 11 | R127376 | Планет ведущая шестерня водило | 1 |
| 12 | R100256 | Регулировочная шайба | 1 |
| 13 | R100257 | Шайба | 1 |
| 14 | R81910 | Болт | 1 |
| 15 | R92510 | Блокировка пластина | 1 |
| 16 | R112839 | Вал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
