Кранккасе вент, медаллион, и коромысло рукоять крышка — HITACHI LX230-5

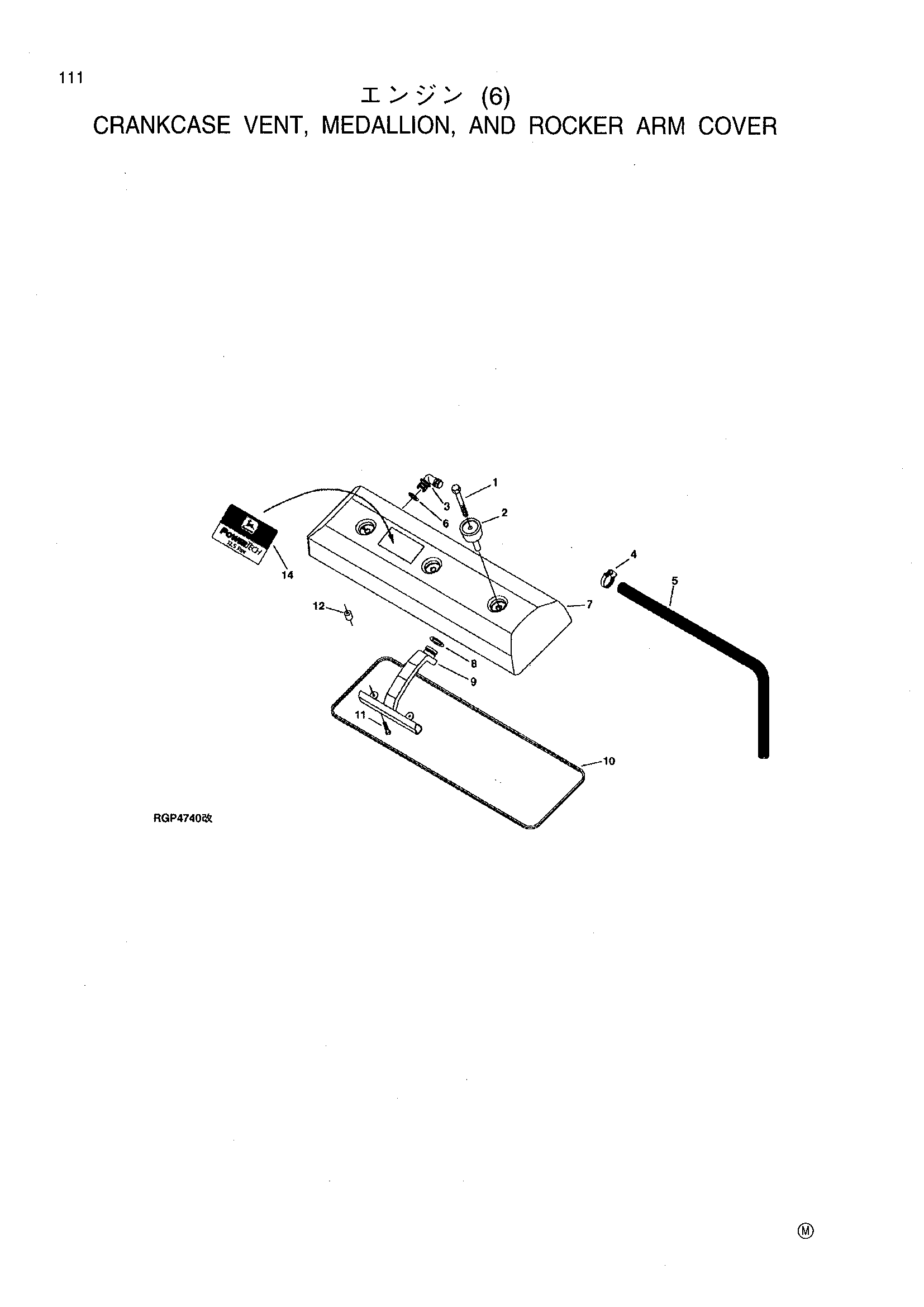

Заводская схема «Кранккасе вент, медаллион, и коромысло рукоять крышка» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M8039 | Винт | 3 |
| 2 | RE71265 | Виброизолятор | 3 |
| 3 | R120467 | Угловой штуцер штуцер | 1 |
| 4 | TY22467 | Хомут | 1 |
| 5 | TY22450 | Булк шланг | 1 |
| 6 | R72328 | Уплотнительное кольцо | 1 |
| 7 | R116843 | Клапан крышка | 1 |
| 8 | R63185 | Уплотнительное кольцо | 1 |
| 9 | RE66329 | Дефлектор | 1 |
| 10 | R130738 | Прокладка | 1 |
| 11 | 37M7089 | Винт | 2 |
| 12 | R501292 | Довел палец | 2 |
| 14 | R132985 | Медаллион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
