Погрузчик гидрораспределитель TO гидроцилиндр ковша хйдрауликс — HITACHI LX230-5

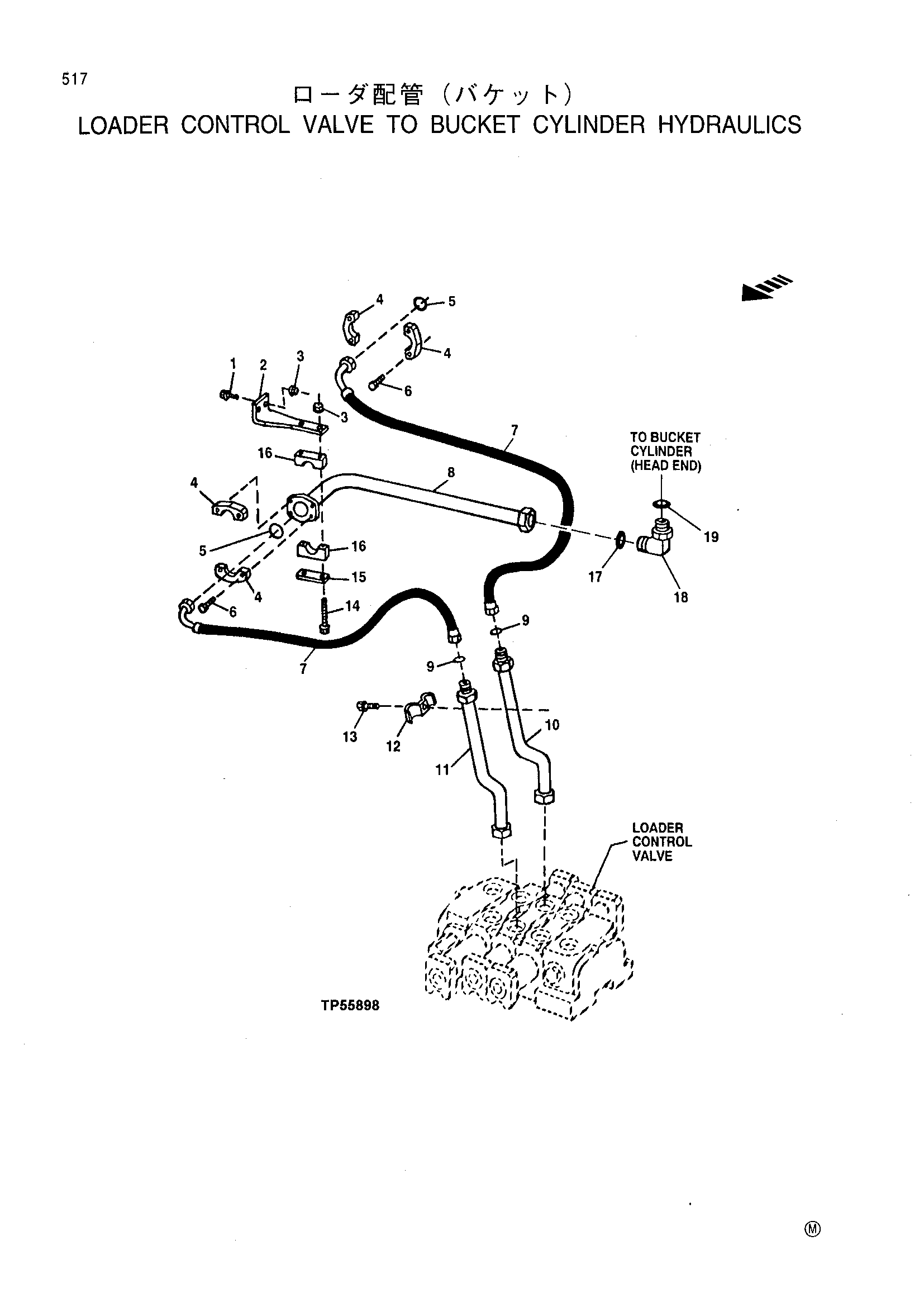

Заводская схема «Погрузчик гидрораспределитель TO гидроцилиндр ковша хйдрауликс» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7786 | Винт | 2 |
| 2 | T156735 | Кронштейн | 1 |
| 3 | 14M7400 | Блокировка гайка | 4 |
| 4 | T72217 | Фланец штуцер | 4 |
| 5 | T72216 | Уплотнительное кольцо | 2 |
| 6 | 19M3265 | Болт с головкой | 8 |
| 7 | AT203019 | Гидравлический хосе-фабрикат | 2 |
| 8 | AT203031 | Масляный линия | 1 |
| 9 | T78612 | Уплотнительное кольцо | 2 |
| 10 | AT203030 | Линия | 1 |
| 11 | AT203029 | Линия | 1 |
| 12 | T156628 | Халф хомут | 1 |
| 13 | 19M7813 | Винт | 1 |
| 14 | 19M7811 | Винт | 2 |
| 15 | U16466 | Страп | 1 |
| 16 | AT144117 | Хомут | 2 |
| 17 | T78784 | Уплотнительное кольцо | 1 |
| 18 | 38H1090 | Угловой штуцер штуцер | 1 |
| 19 | U13639 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
