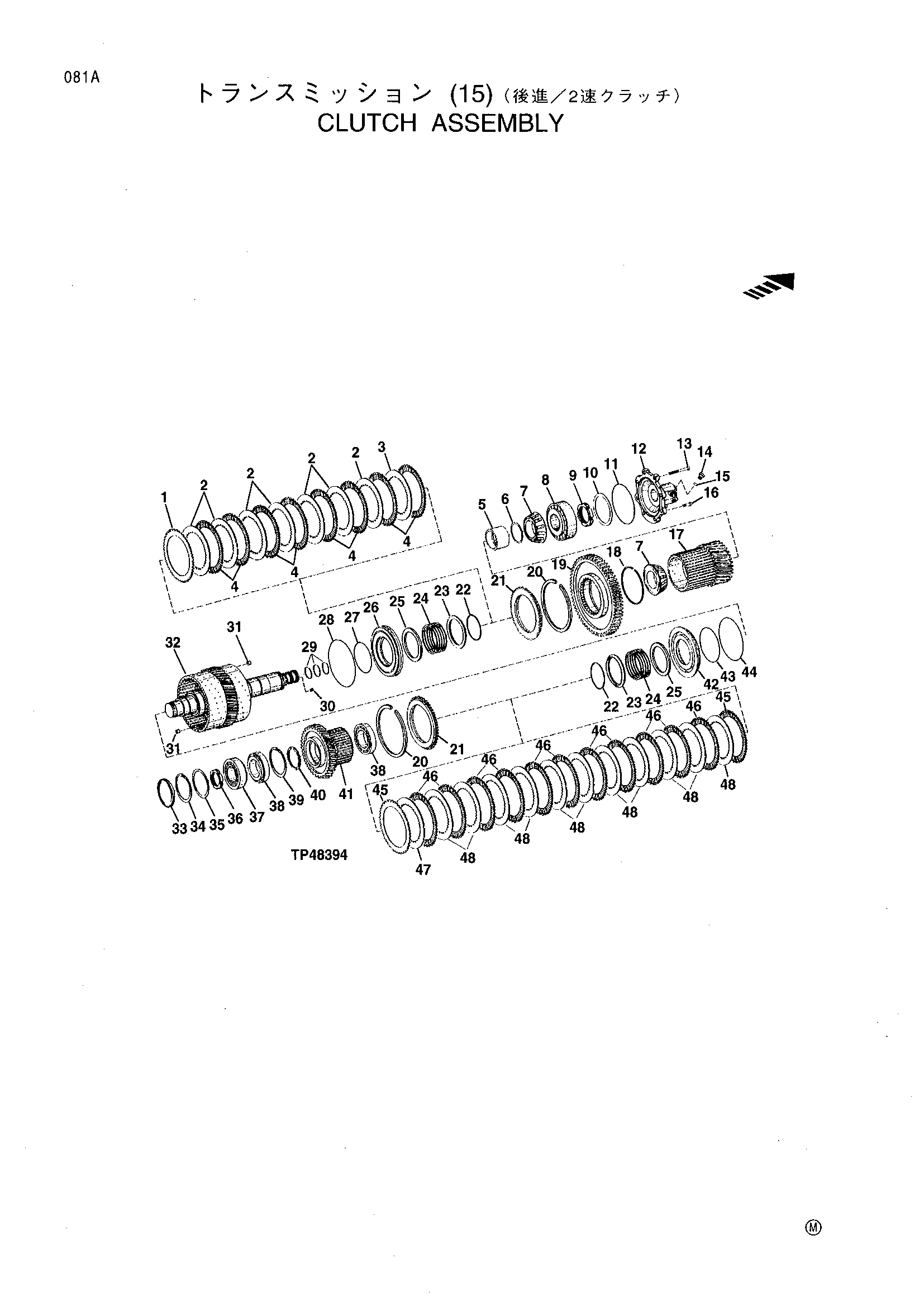

Муфта узел в сборе — HITACHI LX230-5

Заводская схема «Муфта узел в сборе» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T169604	Диск, наружный сплине	1
2	T169751	Диск, внутренний сплине	7
3	T169751	Диск, внутренний сплине	1
	T169752	Диск, внутренний сплине	1
	T169753	Диск, внутренний сплине	1
	T169754	Диск, внутренний сплине	1
4	T169603	Диск, наружный сплине	8
5	T168752	Втулка	1
6	T168877	Регулировочная шайба 3.6 MM	1
	T168878	Регулировочная шайба 3.7 MM	1
	T168879	Регулировочная шайба 3.8 MM	1
	T168880	Регулировочная шайба 3.9 MM	1
	T168881	Регулировочная шайба 4.0 MM	1
7	T168915	Каток подшипник	2
8	T168913	Каток подшипник	1
9	T168800	Гайка	1
10	T168830	Регулировочная шайба 1.0 MM	1
	T168831	Регулировочная шайба 1.1 MM	1
	T168832	Регулировочная шайба 1.2 MM	1
	T168833	Регулировочная шайба 1.3 MM	1
	T168834	Регулировочная шайба 1.4 MM	1
	T168835	Регулировочная шайба 1.5 MM	1
	T168836	Регулировочная шайба 1.6 MM	1
	T168837	Регулировочная шайба 1.7 MM	1
	T168838	Регулировочная шайба 1.8 MM	1
	T168839	Регулировочная шайба 1.9 MM	1
	T168840	Регулировочная шайба 2.0 MM	1
11	T170126	Уплотнительное кольцо	1
12	T168753	Крышка	1
13	19M8183	Болт с головкой	2
14	R53869	Дренажный пробка	2
15	T116416	Уплотнительное кольцо	2
16	19M7168	Болт с головкой	6
17	T169081	Шестерня	1
18	T169030	Стопорное кольцо	1
19	T169082	Спур шестерня	1
20	T169760	Кольцо 2.95 MM	2
	T169759	Кольцо 2.90 MM	2
	T169758	Кольцо 2.85 MM	2
	T169089	Стопорный кольцо 2.80 MM	2
	T169090	Стопорный кольцо 2.75 MM	2
	T169091	Стопорный кольцо 2.70 MM	2
	T169092	Стопорный кольцо 2.65 MM	2
	T169093	Стопорный кольцо 2.60 MM	2
	T169094	Стопорный кольцо 2.55 MM	2
	T169086	Стопорный кольцо 3.10 MM	2
	T170706	Стопорный кольцо 2.45 MM	2
21	T168745	Концевой пластина	2
22	T169618	Стопорное кольцо	2
23	T169746	Кольцо	2
24	T169709	Компрессион пружина	2
25	T170123	Шайба	2
26	T168746	Поршень	2
27	T168692	Уплотнительное кольцо	1
28	T168697	Уплотнительное кольцо	1
29	T169017	Поршень кольцо	1
30	T170122	Комплект винт	2
31	T176801	Клапан	2
32	T169734	Диск	1
33	T168750	Крышка	1
34	T169617	Кольцо	1
35	T168812	Кольцо	1
36	T168822	Гайка	1
37	T168911	Каток подшипник	1
38	T168910	Каток подшипник	2
39	40M7045	Стопорное кольцо	1
40	T168854	Регулировочная шайба 4.5 MM	1
	T168853	Регулировочная шайба 4.4 MM	1
	T168852	Регулировочная шайба 4.3 MM	1
	T168851	Регулировочная шайба 4.2 MM	1
	T168850	Регулировочная шайба 4.1 MM	1
	T168849	Регулировочная шайба 4.0 MM	1
	T168848	Регулировочная шайба 3.9 MM	1
	T168847	Регулировочная шайба 3.8 MM	1
	T168846	Регулировочная шайба 3.6 MM	1
41	T168751	Спур шестерня	1
42	T169080	Поршень	1
43	T169036	Уплотнительное кольцо	1
44	T169034	Уплотнительное кольцо	1
45	T169604	Диск, наружный сплине	2
46	T169603	Диск, наружный сплине	11
47	T169751	Диск, внутренний сплине	1
	T169752	Диск, внутренний сплине	1
	T169753	Диск, внутренний сплине	1
	T169754	Диск, внутренний сплине	1
48	T169751	Диск, внутренний сплине	11
..	AT208319	Уплотнение комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
