Кабина доорс с виндовс — HITACHI LX230-5

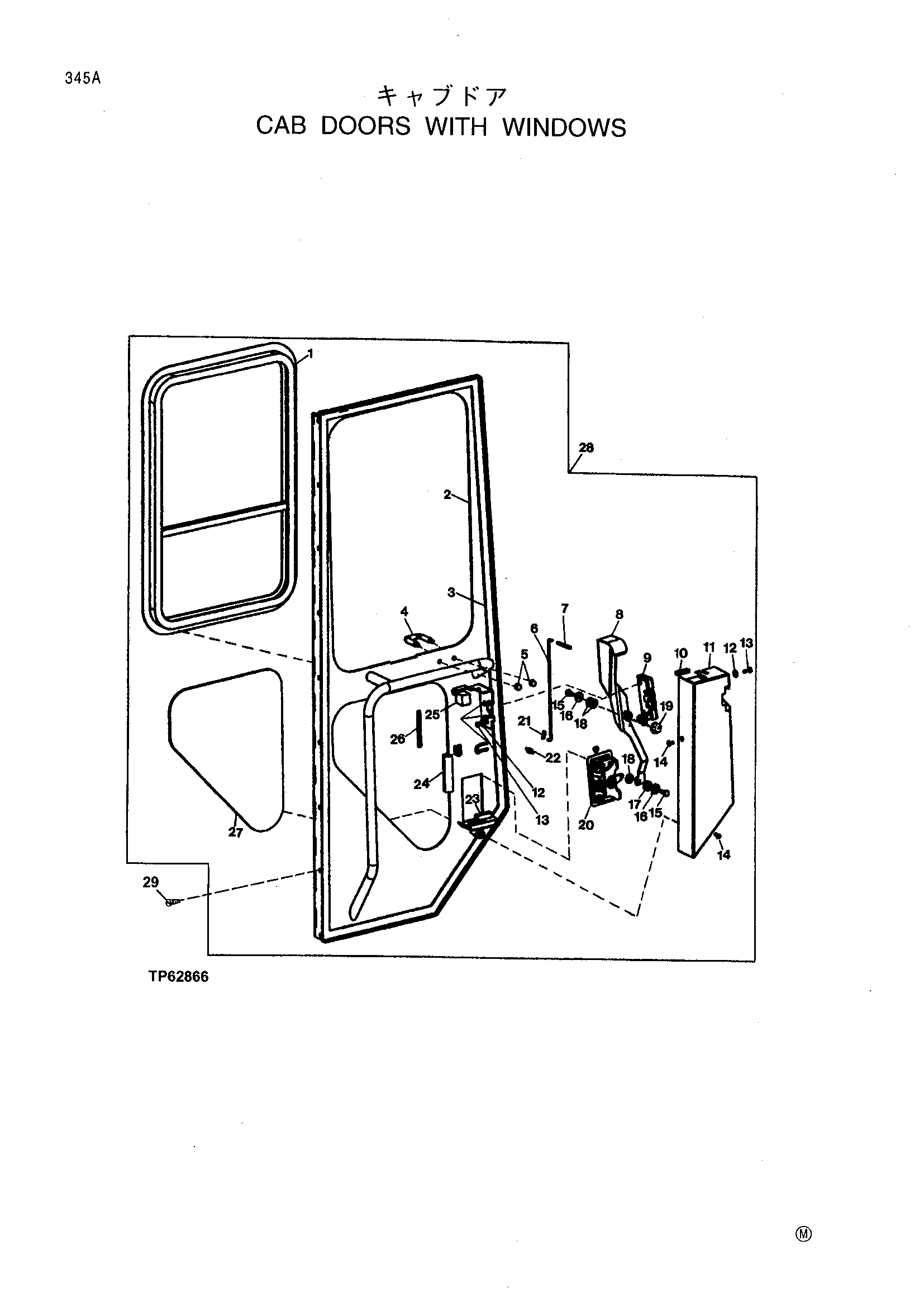

Заводская схема «Кабина доорс с виндовс» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT206445 | Окно | 1 |
| 2 | AT217496 | Дверь | 1 |
| AT217497 | Дверь | 1 | |
| 4 | T167546 | Ответная планка | 1 |
| 5 | 14M7226 | Гайка | 2 |
| 6 | T182942 | Шток | 1 |
| T182941 | Шток | 1 | |
| 7 | T182959 | Колпачок | 1 |
| 8 | T182940 | Рычаг | 1 |
| T182939 | Рычаг | 1 | |
| 9 | AT62791 | Защёлка | 1 |
| AT83105 | Защёлка | 1 | |
| 10 | T167677 | Сеалинг трим | 1 |
| 11 | T182944 | Крышка | 1 |
| T182943 | Крышка | 1 | |
| 12 | 24M7251 | Шайба | 2 |
| 13 | T182963 | Винт | 4 |
| 14 | 21M7305 | Винт | 2 |
| 15 | H131424 | Болт | 2 |
| 16 | 24M7298 | Шайба | 2 |
| 17 | T182899 | Шайба | 1 |
| 18 | H110232 | Шайба | 4 |
| 19 | 14M7302 | Велд гайка | 2 |
| 20 | AT206600 | Защёлка | 1 |
| AT217401 | Защёлка | 1 | |
| 21 | T167565 | Зажим | 1 |
| 22 | T167530 | Пружина | 1 |
| 23 | T182960 | Фоам накладка | 1 |
| 24 | T182882 | Прокладка | 1 |
| 25 | T182971 | Фоам накладка | 1 |
| 26 | T182883 | Прокладка | 1 |
| 27 | T167788 | Окно | 1 |
| 28 | AT206456 | Дверь | 1 |
| AT206457 | Дверь | 1 | |
| 29 | T167593 | Винт | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
