Муфта узел в сборе — HITACHI LX230-5

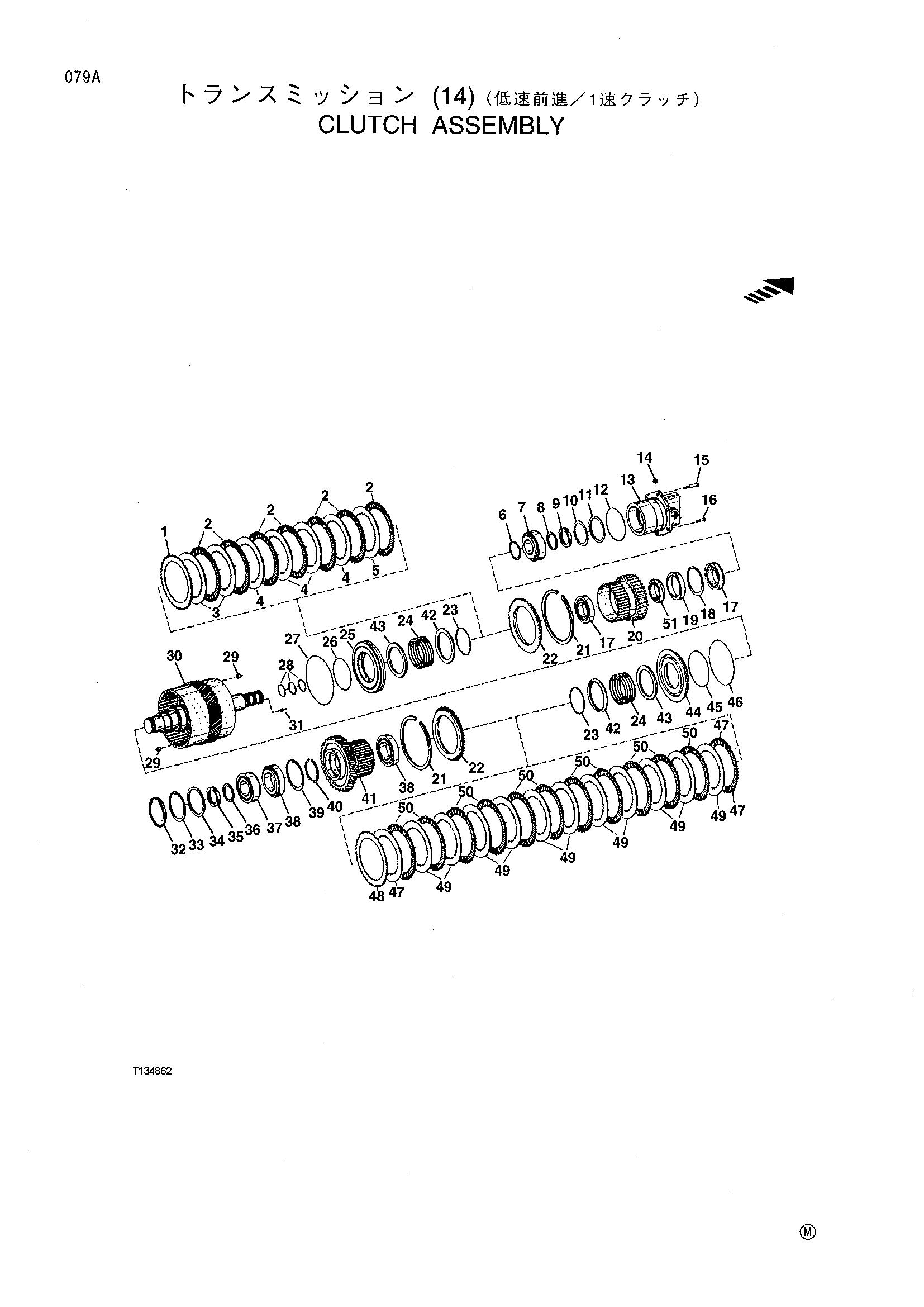

Заводская схема «Муфта узел в сборе» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T169604	Диск, наружный сплине	1
2	T169603	Диск, наружный сплине	7
3	T169753	Диск, внутренний сплине	2
4	T169753	Диск, внутренний сплине	4
5	T169751	Диск, внутренний сплине	1
	T169752	Диск, внутренний сплине	1
	T169753	Диск, внутренний сплине	1
	T169754	Диск, внутренний сплине	1
6	T169058	Проставка	1
7	T168776	Каток подшипник	1
9	T168802	Гайка	1
10	T169640	Регулировочная шайба 2.0 MM	1
	T169641	Регулировочная шайба 1.5 MM	1
	T169052	Регулировочная шайба 1.2 MM	1
	T169053	Регулировочная шайба 1.0 MM	1
	T169054	Регулировочная шайба 0.9 MM	1
	T169049	Регулировочная шайба 0.5 MM	1
	T169050	Регулировочная шайба 3.0 MM	1
	T169051	Регулировочная шайба 0.2 MM	1
	T177394	Регулировочная шайба 24.15 MM	1
	T177395	Регулировочная шайба 21.60 MM	1
11	T168743	Кольцо	1
12	T168705	Уплотнительное кольцо	1
13	T168744	Крышка	1
14	T170138	Пробка	2
15	19M7875	Болт с головкой	2
16	19M7402	Болт с головкой	4
17	T168900	Шарик подшипник	2
18	40M7118	Стопорное кольцо	1
19	T169747	Кольцо 14.1 MM	1
	T169748	Кольцо 14.2 MM	1
	T168738	Кольцо 14.3 MM	1
20	T168749	Шестерня	1
21	T169760	Кольцо 2.95 MM	2
	T169759	Кольцо 2.90 MM	2
	T169758	Кольцо 2.85 MM	2
	T169089	Стопорный кольцо 2.80 MM	2
	T169090	Стопорный кольцо 2.75 MM	2
	T169091	Стопорный кольцо 2.70 MM	2
	T169092	Стопорный кольцо 2.65 MM	2
	T169093	Стопорный кольцо 2.60 MM	2
	T169094	Стопорное кольцо	2
	T170706	Стопорный кольцо 2.55 MM	2
	T179600	Стопорный кольцо 2.10 MM	2
	T179601	Стопорный кольцо 2.15 MM	2
	T179602	Стопорный кольцо 2.25 MM	2
	T179603	Стопорный кольцо 2.35 MM	2
22	T168745	Концевой пластина	2
23	T169618	Стопорное кольцо	2
24	T169709	Компрессион пружина	2
25	T168746	Поршень	1
26	T168692	Уплотнительное кольцо	1
27	T168697	Уплотнительное кольцо	1
28	T169017	Поршень кольцо	3
29	T176801	Клапан	2
30	T169733	Барабан	1
31	T170122	Комплект винт	2
32	T168754	Крышка	1
33	T170125	Кольцо	1
34	T169652	Кольцо	1
35	T168802	Гайка	1
37	T168916	Каток подшипник	1
38	T168910	Каток подшипник	2
39	40M7045	Стопорное кольцо	1
40	T168854	Регулировочная шайба 4.5 MM	1
	T168853	Регулировочная шайба 4.4 MM	1
	T168852	Регулировочная шайба 4.3 MM	1
	T168851	Регулировочная шайба 4.2 MM	1
	T168850	Регулировочная шайба 4.1 MM	1
	T168849	Регулировочная шайба 4.0 MM	1
	T168848	Регулировочная шайба 3.9 MM	1
	T168847	Регулировочная шайба 3.8 MM	1
	T168846	Регулировочная шайба 3.6 MM	1
41	T168751	Спур шестерня	1
42	T169746	Кольцо	2
43	T170123	Шайба	2
44	T169080	Поршень	1
45	T169036	Уплотнительное кольцо	1
46	T169034	Уплотнительное кольцо	1
47	T169604	Диск, наружный сплине	2
48	T169751	Диск, внутренний сплине	1
	T169752	Диск, внутренний сплине	1
	T169753	Диск, внутренний сплине	1
	T169754	Диск, внутренний сплине	1
49	T169751	Диск, внутренний сплине	11
50	T169603	Диск, наружный сплине	11
51	T169066	Кольцо	11
..	AT208319	Уплотнение комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
