Трансмиссия гидравлический насос привод вал и геарс — HITACHI LX230-5

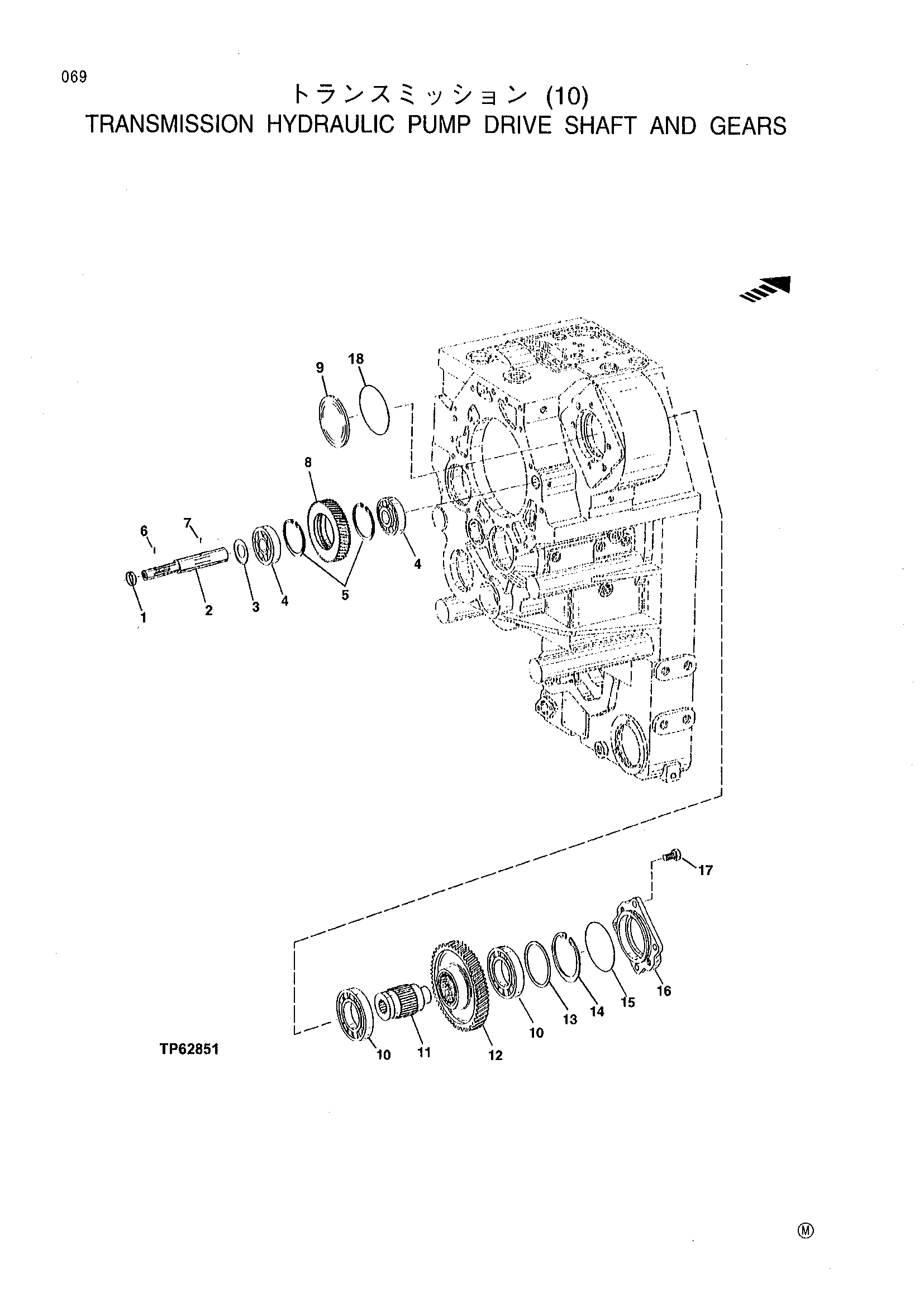

Заводская схема «Трансмиссия гидравлический насос привод вал и геарс» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T169028 | Крышка | 1 |
| 2 | T169098 | Универсальный дривесхафт | 1 |
| 3 | T169685 | Регулировочная шайба 0.8 MM | 1 |
| T169587 | Регулировочная шайба 1.0 MM | 1 | |
| T169689 | Регулировочная шайба 1.1 MM | 1 | |
| T169686 | Регулировочная шайба 1.2 MM | 1 | |
| T169687 | Регулировочная шайба 1.4 MM | 1 | |
| T169688 | Регулировочная шайба 1.6 MM | 1 | |
| 4 | T168909 | Каток подшипник | 2 |
| 5 | T169029 | Кольцо | 2 |
| 6 | 34M7104 | Пружина палец | 1 |
| 7 | 34M7205 | Пружина палец | 1 |
| 8 | T169095 | Шестерня | 1 |
| 9 | T179920 | Крышка | 1 |
| 10 | T168907 | Шарик подшипник | 2 |
| 11 | T170709 | Сплинед муфта | 1 |
| 12 | T169097 | Шестерня | 1 |
| 13 | T169723 | Регулировочная шайба 1.0 MM | 1 |
| T169649 | Регулировочная шайба 1.1 MM | 1 | |
| T169648 | Регулировочная шайба 1.2 MM | 1 | |
| T169647 | Регулировочная шайба 1.3 MM | 1 | |
| T169646 | Регулировочная шайба 1.4 MM | 1 | |
| T116902 | Шайба 1.5 MM | 1 | |
| T116901 | Шайба 1.6 MM | 1 | |
| T116900 | Шайба 1.7 MM | 1 | |
| T116899 | Шайба 1.8 MM | 1 | |
| 14 | 40M5463 | Стопорное кольцо | 1 |
| 15 | T170712 | Уплотнительное кольцо | 1 |
| 16 | T156177 | Проставка | 1 |
| 17 | 19M7877 | Болт с головкой | 1 |
| 18 | T174529 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
