Стандарт дифференциал — HITACHI LX230-5

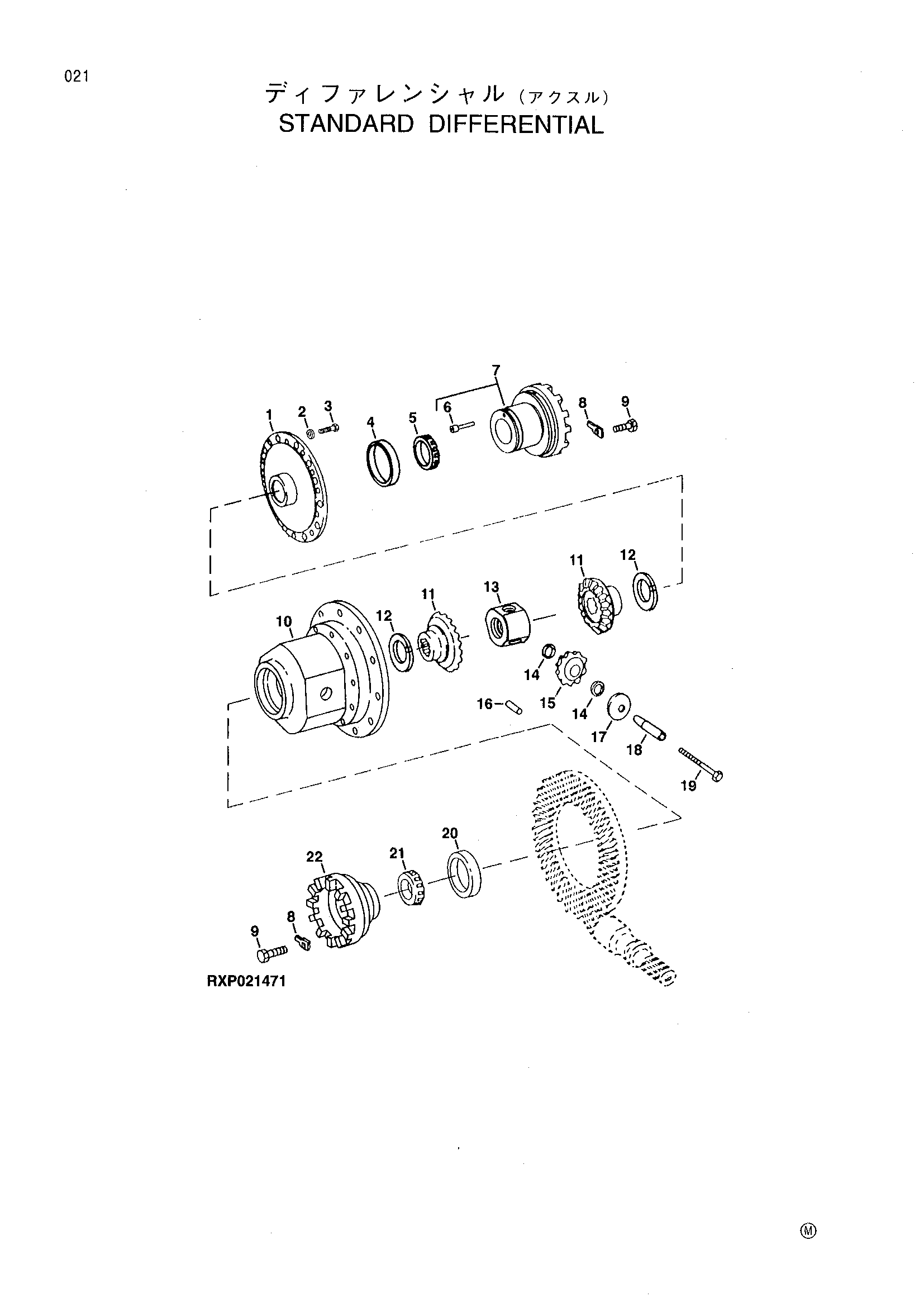

Заводская схема «Стандарт дифференциал» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R109481 | Крышка | 1 |
| 2 | R135543 | Шайба | 12 |
| 3 | 19H3707 | Болт с головкой | 12 |
| 4 | JD9127 | Подшипник чашка | 1 |
| 5 | JD9069 | Подшипник коне | 1 |
| 6 | AT107509 | Пробка | 1 |
| 7 | RE64806 | Куилл | 1 |
| 8 | R109822 | Блокировка пластина | 2 |
| 9 | R88246 | Болт с головкой | 2 |
| 10 | R109480 | Корпус | 1 |
| 11 | R109489 | Бевел шестерня | 2 |
| 12 | R99466 | Упорный шайба | 2 |
| 13 | R129557 | HUB | 1 |
| 14 | R68167 | Шайба | 6 |
| 15 | R134733 | Ведущая шестерня | 3 |
| 16 | R55081 | Неедле каток | 54 |
| 17 | R68166 | Упорный шайба | 3 |
| 18 | R115566 | Вал | 3 |
| 19 | R115567 | Селф-локкинг винт | 3 |
| 20 | JD8214 | Подшипник чашка | 1 |
| 21 | JD8191 | Подшипник коне | 1 |
| 22 | R111410 | Куилл | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
