Гидравлический ресервоир, фиттингс, филтерс и колпачок — HITACHI LX230-5

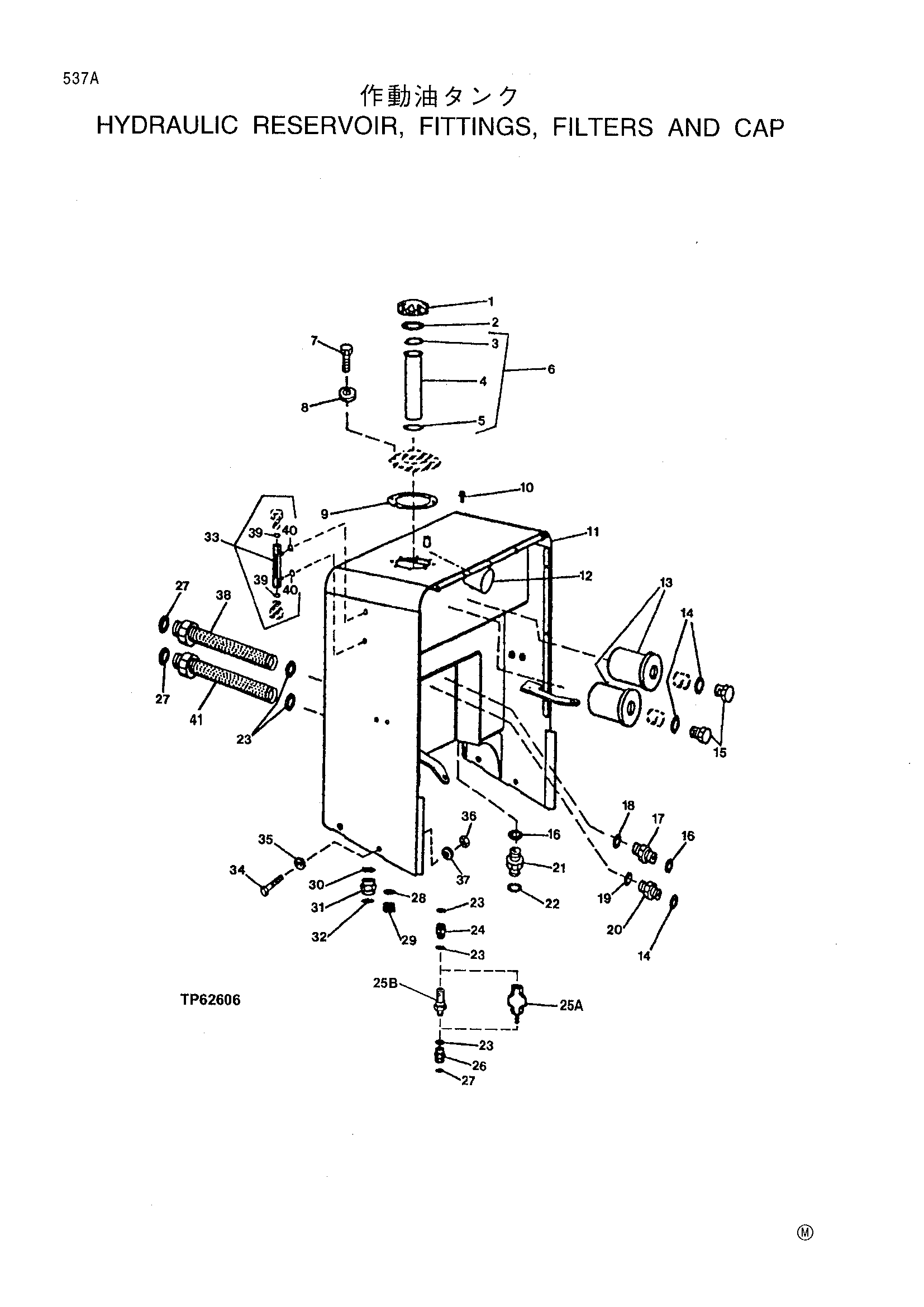

Заводская схема «Гидравлический ресервоир, фиттингс, филтерс и колпачок» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T121028 | Заливная горловина колпачок | 1 |
| 2 | T103461 | Прокладка | 1 |
| 3 | T39155 | Стопорное кольцо | 1 |
| 4 | AT161638 | Сетчатый фильтр | 1 |
| 5 | M596T | Стопорное кольцо | 1 |
| 6 | AT203547 | Сетчатый фильтр | 1 |
| AT223275 | Корпус | 1 | |
| 7 | T106596 | Винт | 8 |
| 8 | 24H1136 | Шайба | 8 |
| 9 | T106595 | Прокладка | 1 |
| T179363 | Прокладка | 1 | |
| 10 | 19M7790 | Винт | 1 |
| 11 | AT210766 | Ресервоир | 1 |
| AT221959 | Гидравлический ресервоир | 1 | |
| 12 | AM39653 | Масляный фильтр | 1 |
| 13 | T19044 | Масляный фильтр | 2 |
| 14 | R26375 | Уплотнительное кольцо | 3 |
| 15 | R39112 | Штуцер | 2 |
| 16 | R26448 | Уплотнительное кольцо | 2 |
| 17 | 38H1160 | Адаптер | 1 |
| 18 | T77613 | Уплотнительное кольцо | 1 |
| 19 | T77857 | Уплотнительное кольцо | 1 |
| 20 | 38H1161 | Адаптер | 1 |
| 21 | 38H1168 | Адаптер | 1 |
| 22 | T77814 | Уплотнительное кольцо | 2 |
| 23 | R29936 | Уплотнительное кольцо | 5 |
| 24 | T26767 | Штуцер | 1 |
| 25A | AT203034 | Обратный клапан | 1 |
| 25B | AT221897 | Обратный клапан | 1 |
| 26 | 38H1164 | Адаптер | 1 |
| 27 | T76938 | Уплотнительное кольцо | 3 |
| 28 | U13639 | Уплотнительное кольцо | 1 |
| 29 | R39741 | Дренажный пробка | 1 |
| 30 | R26773 | Уплотнительное кольцо | 1 |
| 31 | 38H1191 | Адаптер | 1 |
| 32 | T78784 | Уплотнительное кольцо | 1 |
| 33 | AT157532 | Трубка | 1 |
| 34 | 19M8224 | Болт с головкой | 4 |
| 35 | T128096 | Шайба | 4 |
| 36 | 14M7300 | Фланец гайка | 4 |
| 37 | 24H1407 | Шайба | 8 |
| 38 | AT219727 | Штуцер | 1 |
| 39 | R63548 | Уплотнительное кольцо | 2 |
| 40 | R73599 | Уплотнительное кольцо | 2 |
| 41 | AT221555 | Штуцер | 1 |
| AT219727 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
