Гидравлический масляный ресервоир филтерс и шланги — HITACHI LX230-5

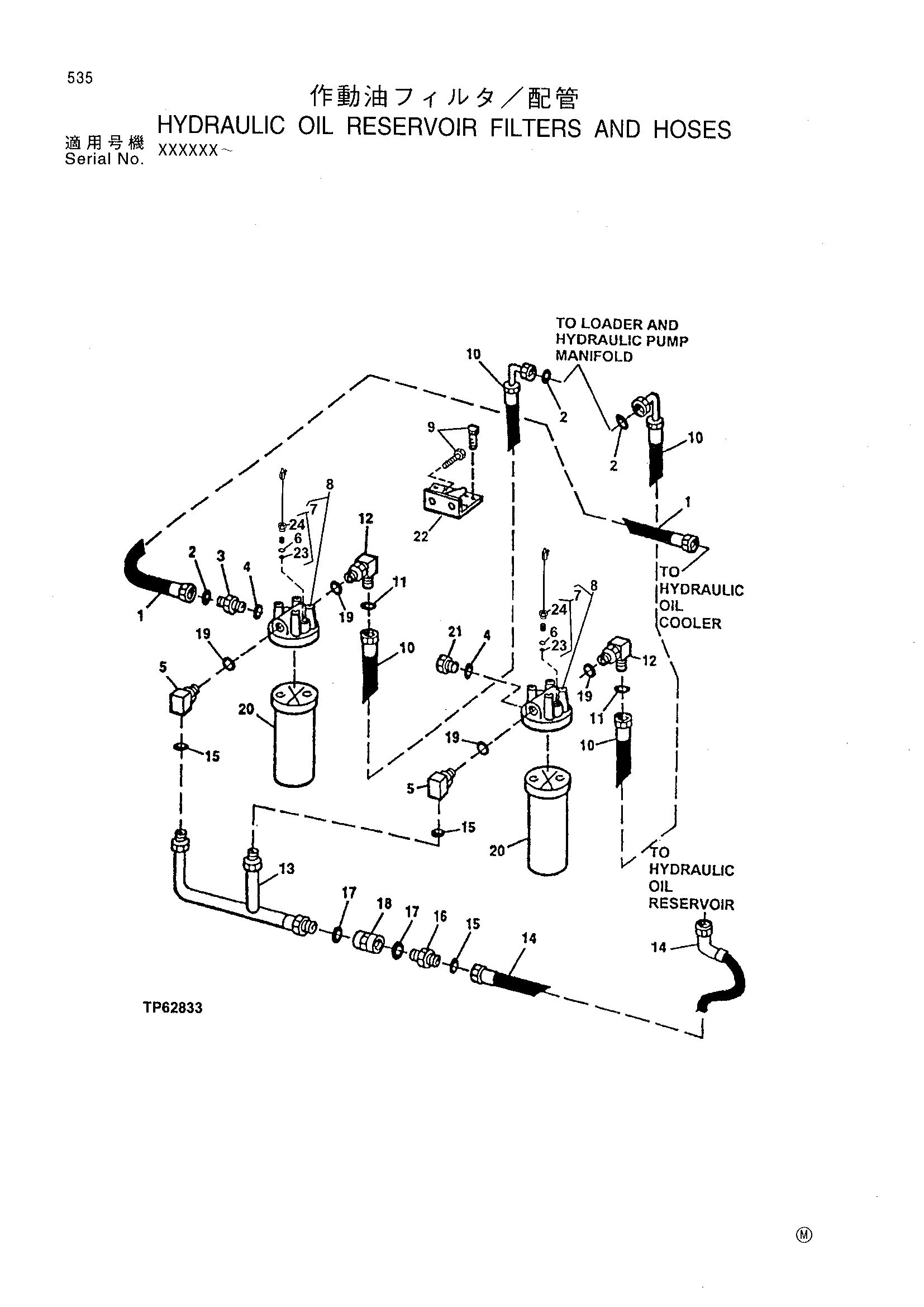

Заводская схема «Гидравлический масляный ресервоир филтерс и шланги» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT203078 | Гидравлический хосе-фабрикат | 1 |
| 2 | T76938 | Уплотнительное кольцо | 3 |
| 3 | 38H1179 | Адаптер | 1 |
| 4 | U12547 | Уплотнительное кольцо | 2 |
| 5 | 38H1090 | Угловой штуцер штуцер | 2 |
| 6 | R26375 | Уплотнительное кольцо | 2 |
| 7 | AT223672 | Выключатель | 2 |
| 8 | AT223686 | Фильтр головка | 2 |
| 9 | 19M7785 | Винт | 9 |
| 10 | AT203077 | Гидравлический хосе-фабрикат | 2 |
| 11 | T78612 | Уплотнительное кольцо | 2 |
| 12 | 38H1325 | Угловой штуцер штуцер | 2 |
| 13 | AT203593 | Масляный линия | 1 |
| 14 | AT203185 | Гидравлический хосе-фабрикат | 1 |
| 15 | T78784 | Уплотнительное кольцо | 3 |
| 16 | 38H1191 | Адаптер | 1 |
| 17 | R26773 | Уплотнительное кольцо | 2 |
| 18 | AT202944 | Предохранительный клапан | 1 |
| 19 | U13639 | Уплотнительное кольцо | 4 |
| 20 | AT209204 | Фильтр элемент | 2 |
| 21 | R27175 | Дренажный пробка | 1 |
| 22 | AT203207 | Кронштейн | 1 |
| 23 | T186154 | Уплотнительное кольцо | 2 |
| 24 | AT191790 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
