Гидроцилиндр ковша — HITACHI LX230-5

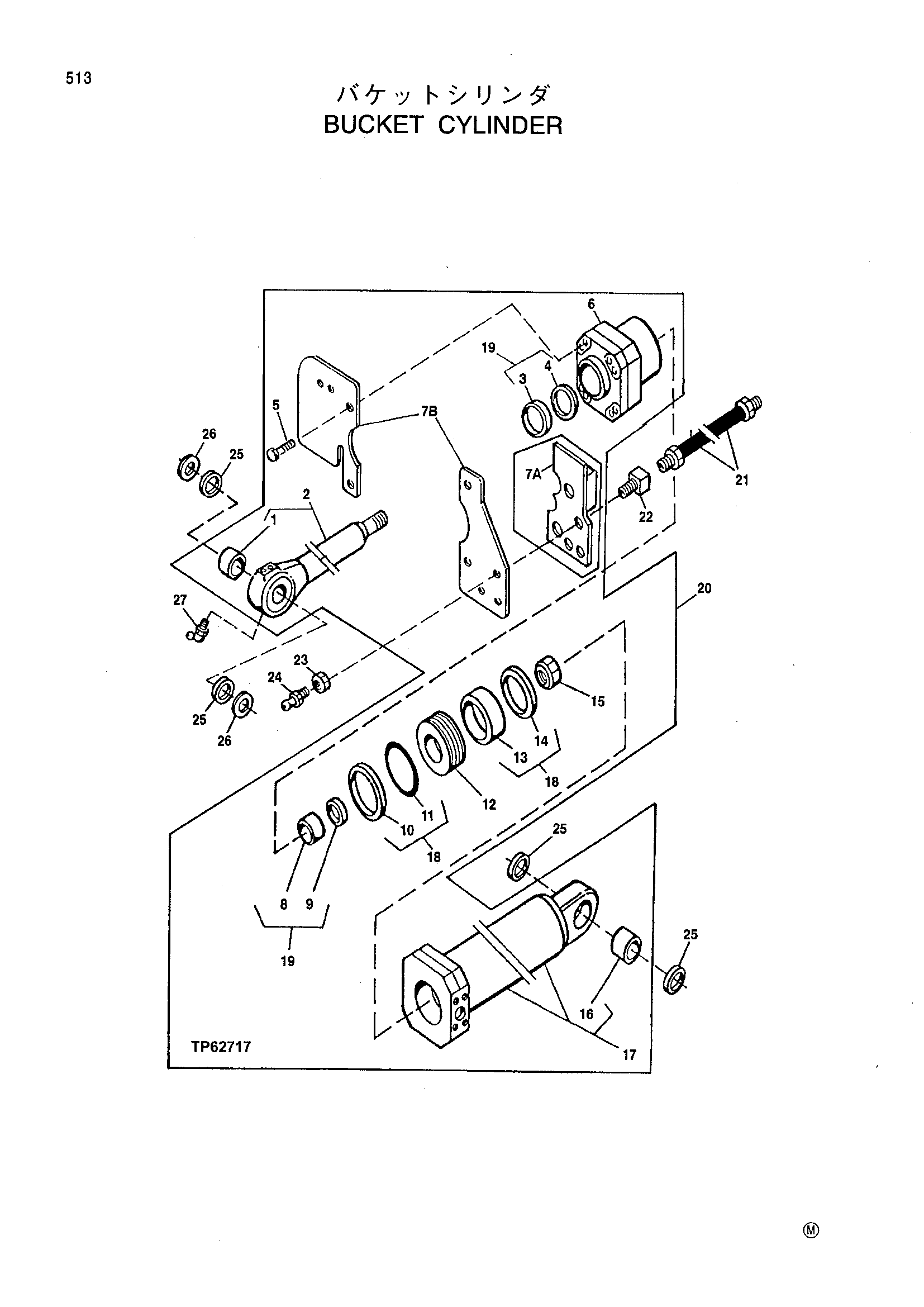

Заводская схема «Гидроцилиндр ковша» для HITACHI LX230-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H152272 | Втулка | 1 |
| 2 | AH149240 | Шток | 1 |
| 3 | AH151508 | Уплотнение | 1 |
| 4 | H156613 | Уплотнение | 1 |
| 5 | 19M8630 | Винт | 8 |
| 6 | H152274 | Хйдр. гидроцилиндр шток гуид | 1 |
| 7A | AH149237 | Кронштейн | 1 |
| 7B | H172921 | Кронштейн | 1 |
| H172920 | Пластина | 1 | |
| 8 | H156612 | Веар кольцо | 1 |
| 9 | AH149257 | Уплотнение | 1 |
| 10 | H171488 | Бакк-уп кольцо | 1 |
| 11 | H152605 | Уплотнительное кольцо | 1 |
| 12 | H156603 | Поршень | 1 |
| 13 | H152121 | Скрапер кольцо | 2 |
| 14 | AH146460 | Уплотнение | 1 |
| 15 | H148380 | Гайка | 1 |
| 16 | H152272 | Втулка | 1 |
| 17 | AH146608 | Хйдр. гидроцилиндр баррел | 1 |
| 18 | AH151320 | Хйдр. гидроцилиндр комплект | 1 |
| 19 | AH151321 | Хйдр. гидроцилиндр комплект | 1 |
| 20 | AH149238 | Гидравлический гидроцилиндр | 1 |
| AH167217 | Гидравлический гидроцилиндр | 1 | |
| 21 | AT103107 | Гидравлический шланг | 1 |
| 22 | R36311 | Штуцер | 1 |
| 23 | E12379 | Гайка | 1 |
| 24 | JD7788 | Смазка штуцер | 1 |
| 25 | T102139 | Уплотнение | 4 |
| 26 | T54188 | Упорный шайба | 1 |
| 27 | JD7847 | Смазка штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
