54-21: Гидроцилиндр AS — HITACHI LX20SL-7

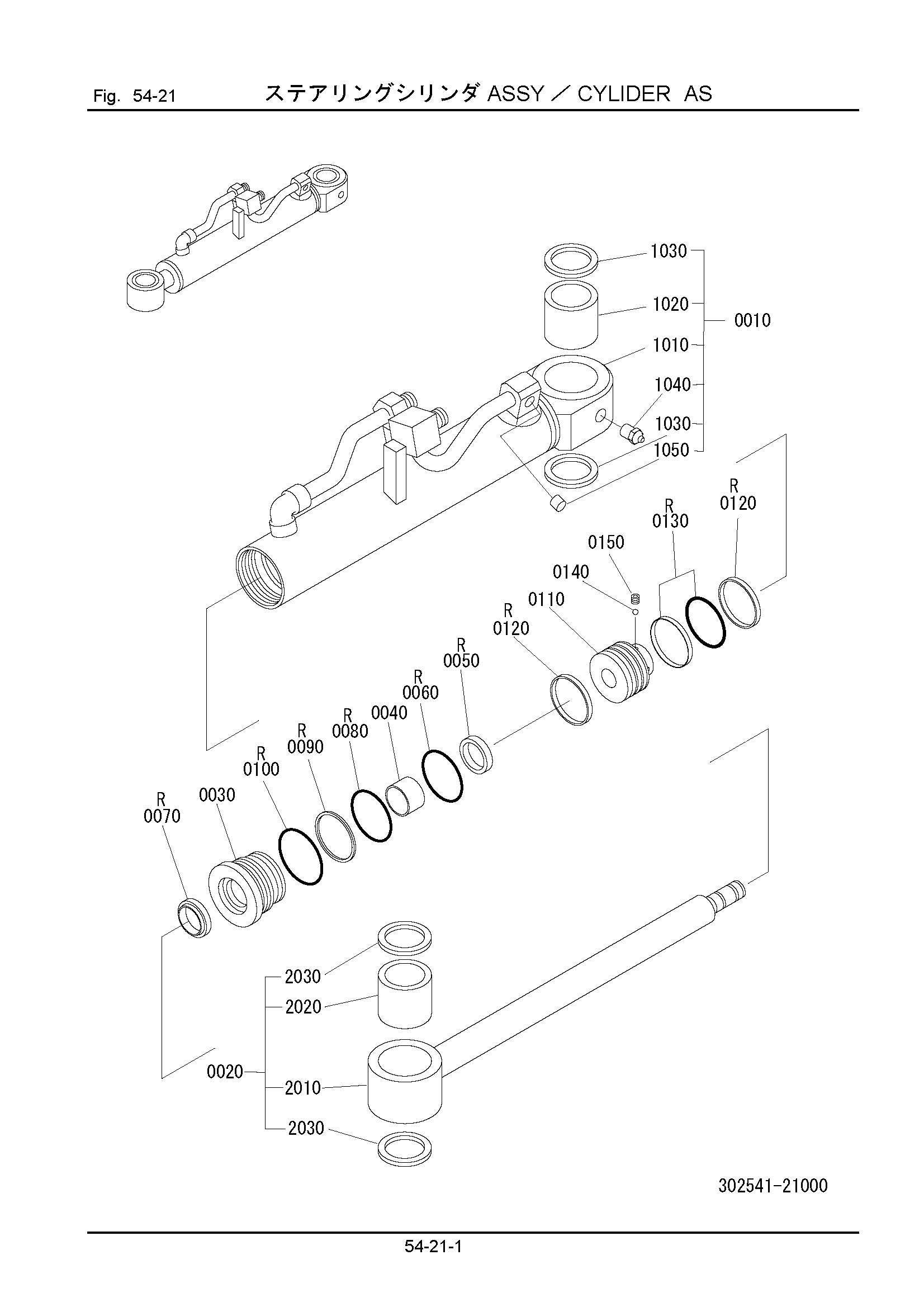

Заводская схема «54-21: Гидроцилиндр AS» для HITACHI LX20SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 302541-21000 | Гидроцилиндр AS | 1 | |
| 0010 | 303541-21110 | Гидроцилиндр трубка AS | 1 |
| 1020 | 301546-21130 | Втулка | 1 |
| 1030 | 301546-21320 | Уплотнение пыль | 2 |
| 1040 | 110001-01000 | Ниппель, смазка | 1 |
| 1050 | 301546-21330 | Пробка | 1 |
| 0020 | 302541-21110 | Поршень шток AS | 1 |
| 2020 | 301816-11410 | Втулка | 1 |
| 2030 | 301546-21320 | Уплотнение пыль | 2 |
| 0030 | 302541-21130 | Гидроцилиндр головка | 1 |
| 0040 | 302541-21140 | Втулка | 1 |
| 0050 | 301836-13190 | U кольцо | 1 |
| 0060 | 302541-21150 | Задний UP кольцо | 1 |
| 0070 | 301836-13210 | Стеклоочиститель кольцо | 1 |
| 0080 | 120012-05000 | Уплотнительное кольцо | 1 |
| 0090 | 120702-05000 | Задний UP кольцо | 1 |
| 0100 | 120002-05500 | Уплотнительное кольцо | 1 |
| 0110 | 302541-21160 | Поршень | 1 |
| 0120 | 301836-13270 | Скольжение кольцо | 2 |
| 0130 | 323541-21190 | Уплотнение кольцо AS | 1 |
| 0140 | 621831-11230 | Шарик, стальной | 1 |
| 0150 | 621831-11220 | Винт, комплект | 1 |
| 302541-99110 | Репаир комплект(правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
