53-11: Трубопроводы — HITACHI LX20SL-7

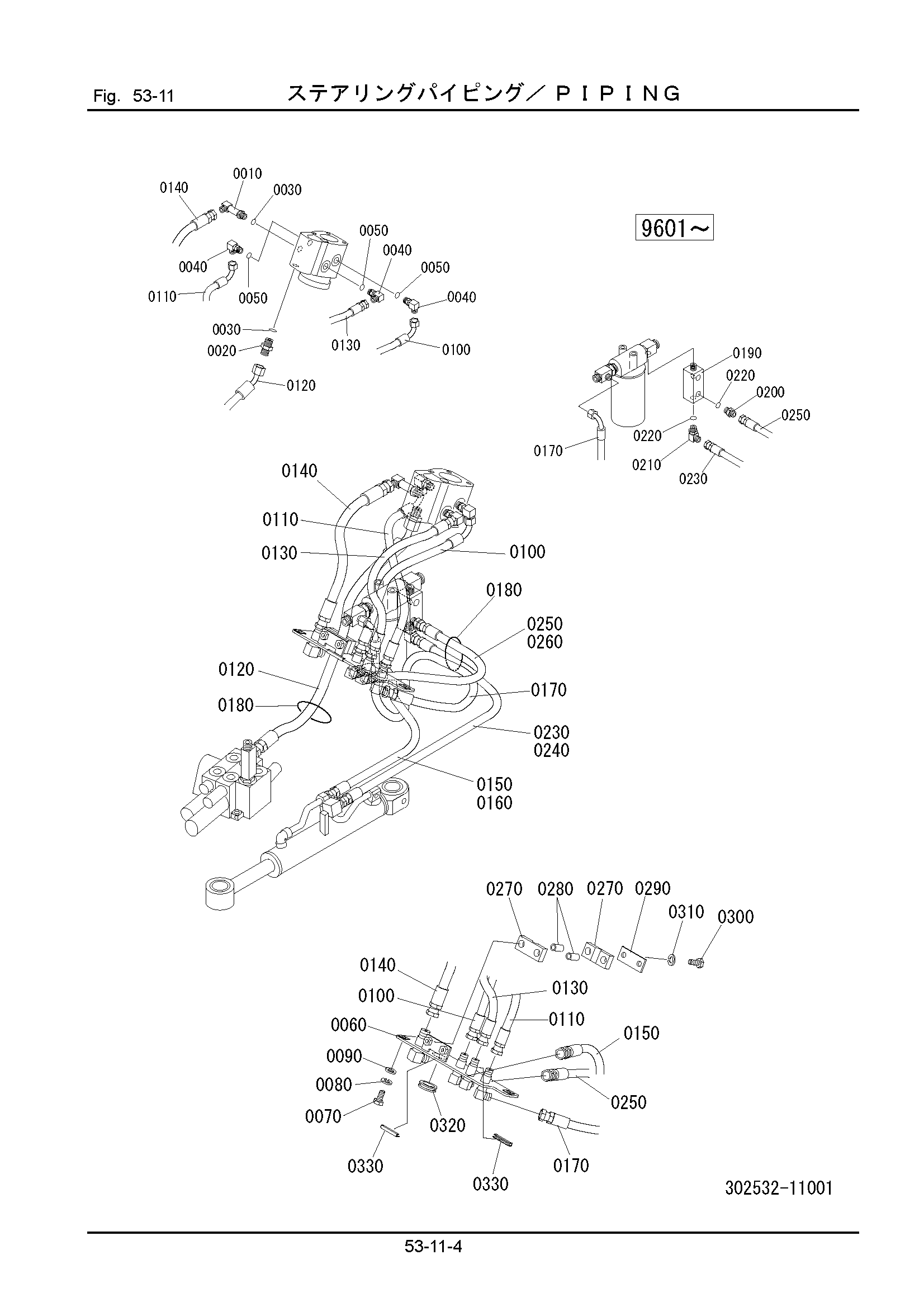

Заводская схема «53-11: Трубопроводы» для HITACHI LX20SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 124304-04000 | Угловой штуцер | 1 |
| 0020 | 124301-04000 | Разъём | 1 |
| 0030 | 120011-01800 | Уплотнительное кольцо | 2 |
| 0040 | 124303-03000 | Угловой штуцер | 3 |
| 0050 | 120011-01400 | Уплотнительное кольцо | 3 |
| 0060 | 301532-11110 | Блок | 1 |
| 0070 | 100112-08020 | Болт | 3 |
| 0080 | 108002-08020 | W/S | 3 |
| 0090 | 108202-08016 | Шайба | 3 |
| 0100 | 128540-09040 | Шланг | 1 |
| 0110 | 128560-09045 | Шланг | 1 |
| 0120 | 128440-12080 | Шланг | 1 |
| 0130 | 125240-09040 | Шланг | 1 |
| 0140 | 125240-12040 | Шланг | 1 |
| 0150 | 125240-09065 | Шланг | 1 |
| 0160 | 132110-15065 | Трубка, коил | 1 |
| 0170 | 128560-09095 | Шланг | 1 |
| 0180 | 130410-05000 | Хомут, трос | 4 |
| 0190 | 302531-11140 | Клапан | 1 |
| 0200 | 124301-03000 | Разъём | 1 |
| 0210 | 124303-03000 | Угловой штуцер | 1 |
| 0220 | 120011-01400 | Уплотнительное кольцо | 2 |
| 0230 | 125240-09100 | Шланг | 1 |
| 0240 | 132110-15100 | Трубка, коил | 1 |
| 0250 | 125240-09085 | Шланг | 1 |
| 0260 | 132110-15085 | Коил, трубка | 1 |
| 0270 | 337821-12130 | Резиновая прокладка | 2 |
| 0280 | 337821-11180 | Трубка | 2 |
| 0290 | 348921-11170 | Пластина | 1 |
| 0300 | 100112-08055 | Болт | 2 |
| 0310 | 108002-08020 | W/S | 2 |
| 0320 | 156100-30300 | Уплотнительная втулка | 1 |
| 0330 | 146121-11005 | Уплотнение, резиновый | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
