27-00: Трубопроводы — HITACHI LX20SL-7

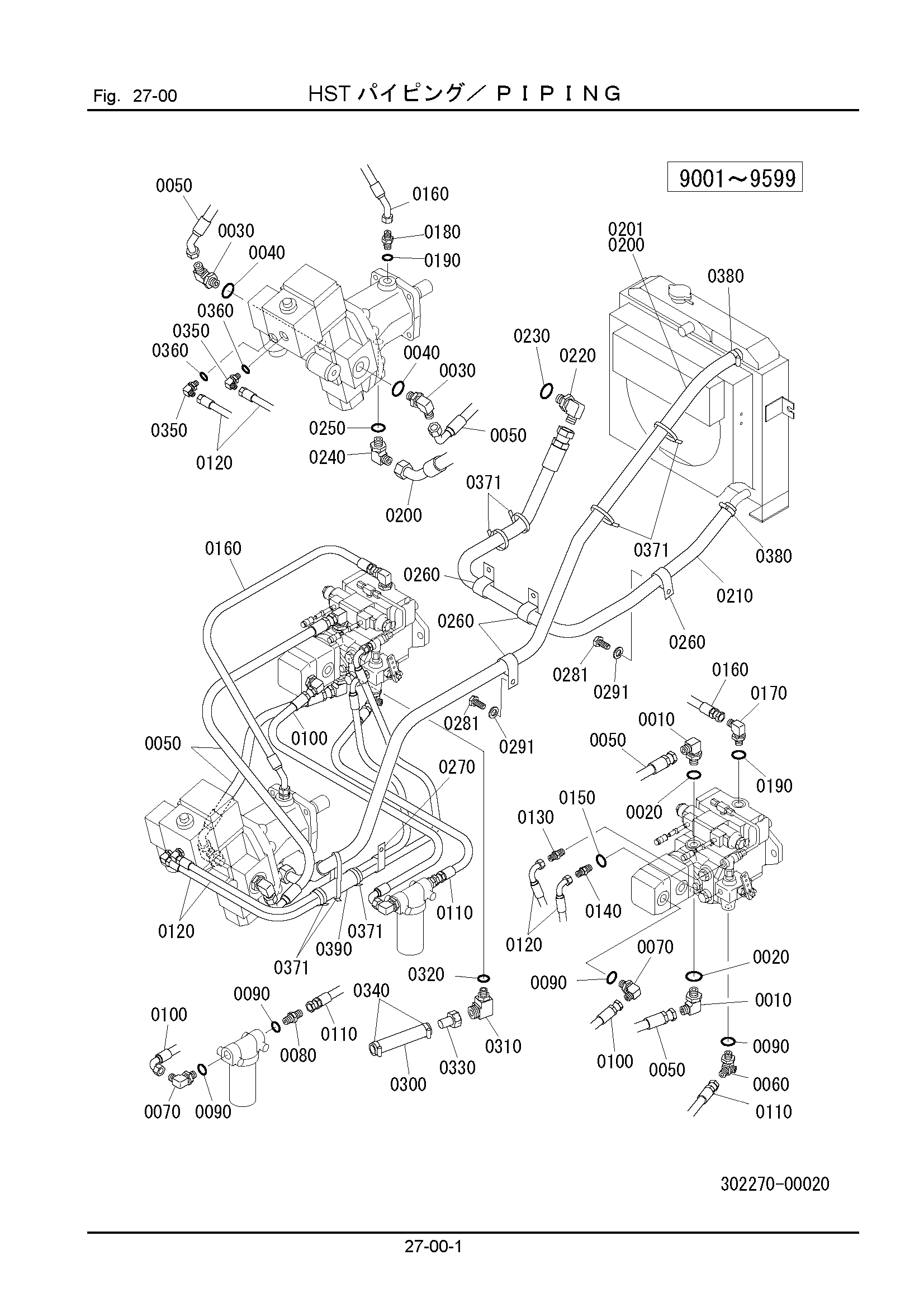

Заводская схема «27-00: Трубопроводы» для HITACHI LX20SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 302271-11110 | Угловой штуцер | 2 |
| 0020 | 120011-01800 | Уплотнительное кольцо | 2 |
| 0030 | 124303-06000 | Угловой штуцер | 2 |
| 0040 | 120011-02400 | Уплотнительное кольцо | 2 |
| 0050 | 302272-11110 | Шланг | 2 |
| 0060 | 302271-11220 | Тройник | 1 |
| 0070 | 124303-04000 | Угловой штуцер | 2 |
| 0080 | 124301-04000 | Разъём | 1 |
| 0090 | 120011-01800 | Уплотнительное кольцо | 4 |
| 0100 | 128560-12055 | Шланг | 1 |
| 0110 | 125260-12060 | Шланг | 1 |
| 0120 | 128560-06105 | Шланг | 2 |
| 0130 | 123301-02020 | Коннектер | 1 |
| 0140 | 124301-02000 | Коннектер | 1 |
| 0150 | 120011-01100 | Уплотнительное кольцо | 1 |
| 0160 | 128460-12090 | Шланг | 1 |
| 0170 | 124303-04000 | Угловой штуцер | 1 |
| 0180 | 124301-04000 | Разъём | 1 |
| 0190 | 120011-01800 | Уплотнительное кольцо | 2 |
| 0200 | 302272-11120 | Шланг | 1 |
| 0201 | 302271-11180 | Шланг | 1 |
| 0210 | 302272-11130 | Шланг | 1 |
| 0220 | 124303-04000 | Угловой штуцер | 1 |
| 0230 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0240 | 302271-11110 | Угловой штуцер | 1 |
| 0250 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0260 | 346271-11130 | Хомут | 4 |
| 0270 | 360041-21260 | Хомут | 1 |
| 0281 | 100112-10020 | Болт | 2 |
| 0291 | 108002-10025 | W/S | 2 |
| 0300 | 302272-11140 | Шланг | 1 |
| 0310 | 323271-11210 | Угловой штуцер, обратный | 1 |
| 0320 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0330 | 323271-11181 | Трубка | 1 |
| 0340 | 130310-03500 | Хомут, шланг | 2 |
| 0350 | 124303-02000 | Угловой штуцер | 2 |
| 0360 | 120011-01100 | Уплотнительное кольцо | 2 |
| 0371 | 130410-05000 | Хомут, трос | 7 |
| 0380 | 130310-02800 | Хомут, шланг | 2 |
| 0390 | 121120-25125 | Шланг | 1 |
| 1020 | 301271-31000 | Фильтр AS | 1 |
| 1030 | 100112-10100 | Болт | 2 |
| 1040 | 108002-10025 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
