Каталог запчастей HITACHI

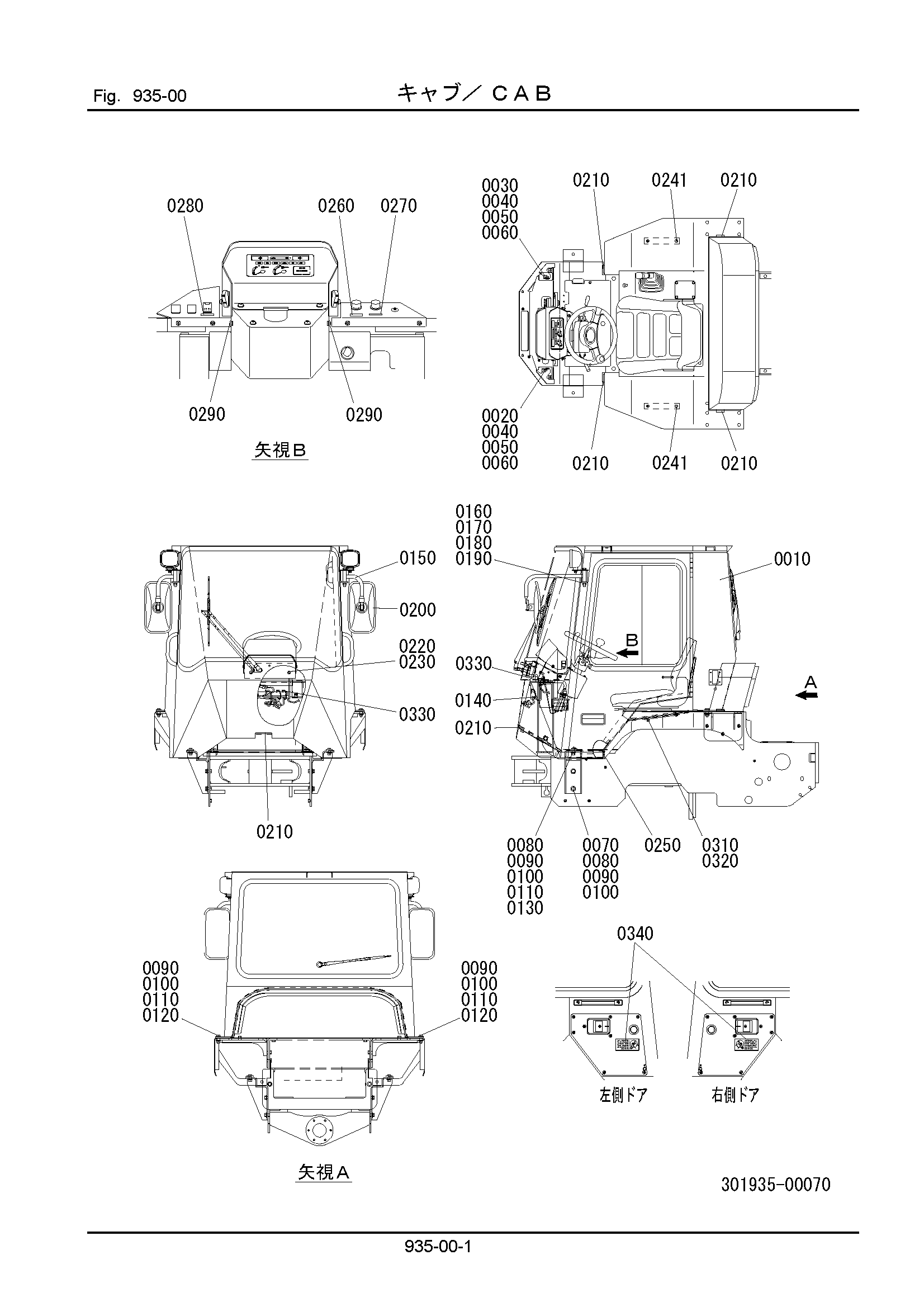

935-00: Кабина — HITACHI LX20SL-7
Заводская схема «935-00: Кабина» для HITACHI LX20SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301935-70000 | Кабина AS | 1 |
| 0020 | 301935-70110 | Крышка левый | 1 |
| 0030 | 301935-70120 | Крышка правый | 1 |
| 0040 | 100112-10016 | Болт | 1 |
| 0050 | 108002-10025 | W/S | 2 |
| 0060 | 108202-10020 | Шайба | 2 |
| 0070 | 301935-70130 | Кронштейн | 2 |
| 0080 | 100112-12035 | Болт | 6 |
| 0090 | 108002-12030 | W/S | 8 |
| 0100 | 360621-11160 | Шайба | 10 |
| 0110 | 103312-12100 | Гайка | 4 |
| 0120 | 100112-12045 | Болт | 2 |
| 0130 | 311811-11270 | Шайба | 2 |
| 0140 | 323935-60110 | Жгут проводов | 1 |
| 0150 | 301935-70140 | Стойка | 2 |
| 0160 | 100112-12100 | Болт | 2 |
| 0170 | 108202-12025 | Шайба | 4 |
| 0180 | 108002-12030 | W/S | 2 |
| 0190 | 360939-51120 | Гайка | 2 |
| 0200 | 336621-13150 | Зеркало, задний | 2 |
| 0210 | 301935-70150 | Уплотнение резиновый | 2 |
| 0220 | 301935-70160 | Крышка | 1 |
| 0230 | 301622-11150 | Болт | 2 |
| 0241 | 301935-70170 | Пробка | 2 |
| 0250 | 301935-70180 | Коврик | 1 |
| 0260 | 346871-21270 | Пластина информационный | 1 |
| 0270 | 346871-21280 | Пластина информационный | 1 |
| 0280 | 336121-26110 | Пластина, информационный | 1 |
| 0290 | 346121-31130 | Уплотнительная втулка | 2 |
| 0310 | 100112-08012 | Болт | 2 |
| 0320 | 108002-08020 | W/S | 2 |
| 0330 | 130410-05000 | Хомут, трос | 2 |
| 0340 | 302935-10150 | Пластина информационный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
