12-53: Фонарь — HITACHI LX20SL-7

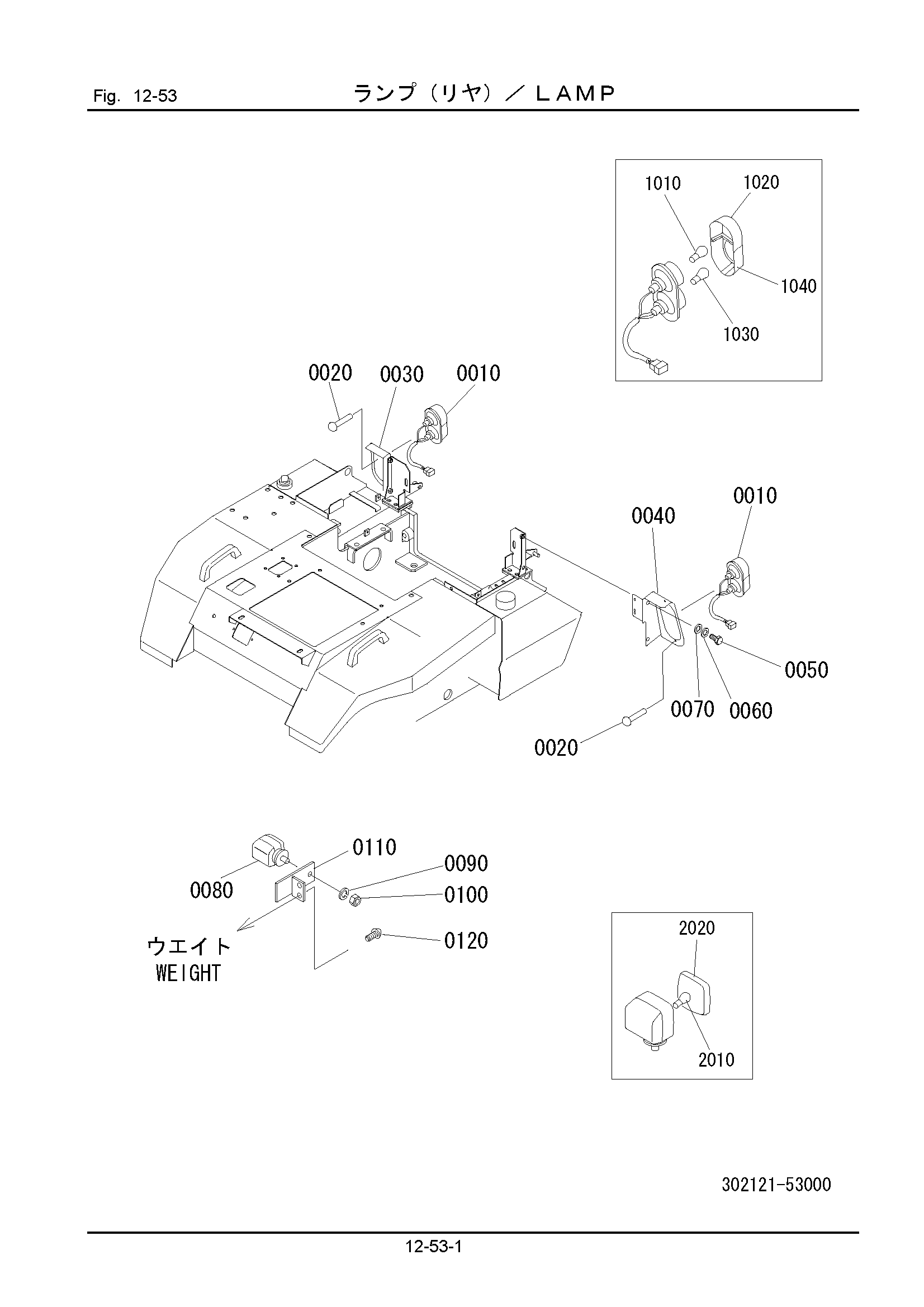

Заводская схема «12-53: Фонарь» для HITACHI LX20SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 323126-53110 | Фонарь, комбинированный | 2 |
| 1010 | 322121-98110 | Блуб, 12V23W | 1 |
| 1020 | 323126-98110 | Рассеиватель | 1 |
| 1030 | 322121-98120 | Блуб, 12V23W/8W | 1 |
| 1040 | 323126-98120 | Рассеиватель | 1 |
| 0020 | 323126-53180 | Винт, таппинг | 4 |
| 0030 | 323126-53150 | Кронштейн | 1 |
| 0040 | 323126-53160 | Кронштейн | 1 |
| 0050 | 100112-10020 | Болт | 4 |
| 0060 | 108002-10025 | W/S | 4 |
| 0070 | 108202-10020 | Шайба | 4 |
| 0080 | 323126-53130 | Фонарь | 1 |
| 2010 | 323121-98220 | Блуб | 1 |
| 2020 | 323126-98130 | Рассеиватель | 1 |
| 0090 | 108002-10025 | Кронштейн | 1 |
| 0100 | 104512-10080 | Гайка | 1 |
| 0110 | 302121-53110 | Кронштейн | 1 |
| 0120 | 621051-00130 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
