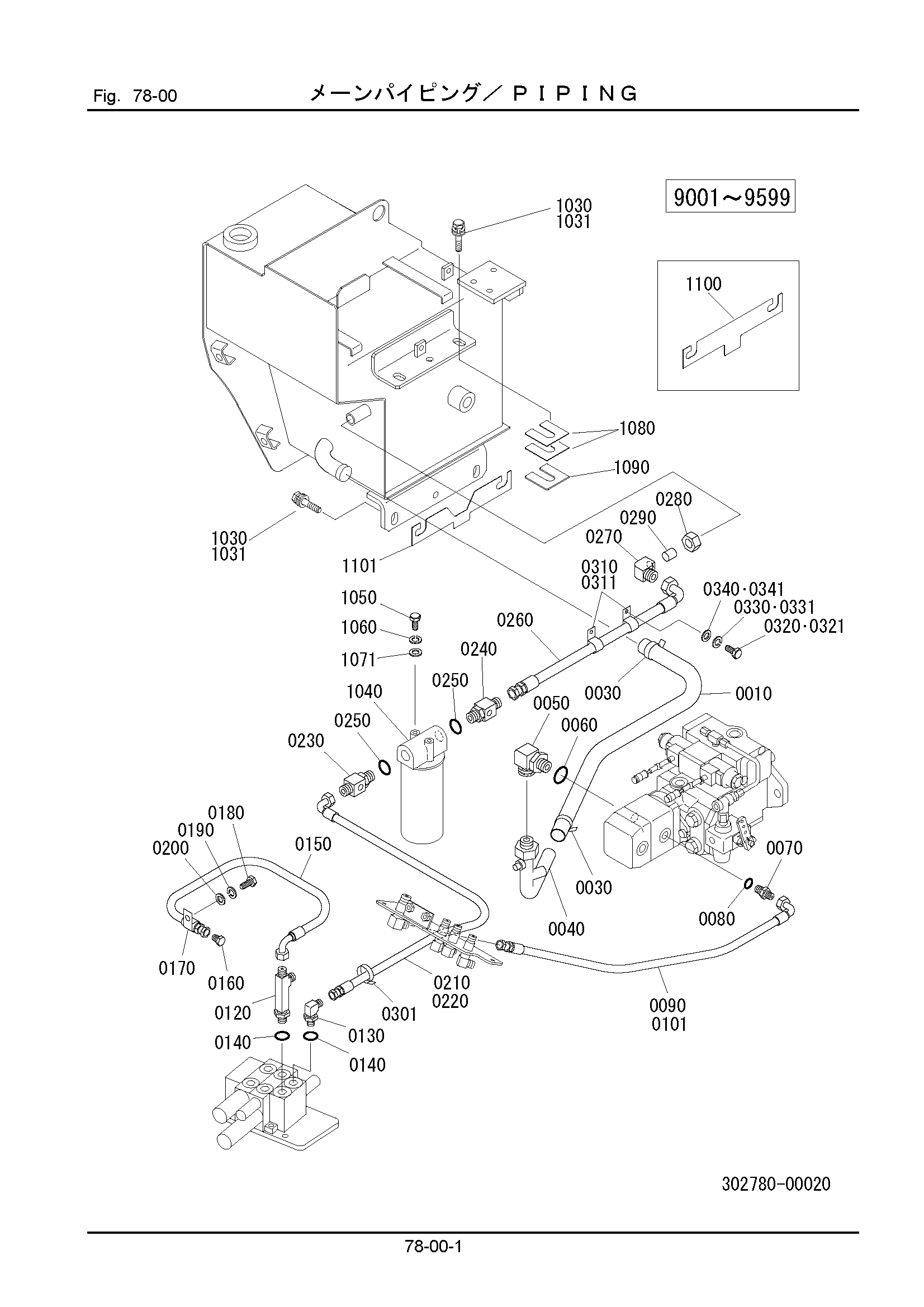

78-00: Трубопроводы — HITACHI LX20SL-7

Заводская схема «78-00: Трубопроводы» для HITACHI LX20SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0010	301782-11110	Шланг	1
0030	130310-04100	Хомут, шланг	2
0040	302782-11110	Трубка	1
0050	302781-11120	Угловой штуцер	1
0060	120011-02900	Уплотнительное кольцо	1
0070	124301-04000	Разъём	1
0080	120011-01800	Уплотнительное кольцо	1
0090	128540-12090	Шланг	1
0101	132110-15090	Трубка, коил	1
0120	338786-11130	Тройник	1
0130	124403-04040	Угловой штуцер	1
0140	120112-91000	Уплотнительное кольцо	2
0150	128540-12085	Шланг	1
0160	338786-11140	Пробка	1
0170	334271-11140	Хомут	1
0180	100112-08020	Болт	1
0190	108002-08020	W/S	1
0200	108202-08016	Шайба	1
0210	128510-12095	Шланг	1
0220	132110-15095	Трубка, коил	1
0230	336781-11222	Тройник	1
0240	338821-25150	Тройник	1
0250	120011-02400	Уплотнительное кольцо	2
0260	128510-19110	Шланг	1
0270	123126-22065	Угловой штуцер	1
0280	123193-22000	Гайка	1
0290	123194-22000	Втулка	1
0301	130410-05000	Хомут, трос	1
0310	346271-11130	Хомут	1
0311	346271-11130	Хомут	2
0320	100112-10020	Болт	1
0321	100112-10020	Болт	2
0330	108002-10025	W/S	1
0331	108002-10025	W/S	2
0340	108202-10020	Шайба	1
0341	108202-10020	Шайба	2
1030	102312-12030	Болт, с шайбой	4
1031	102312-12040	Болт, с шайбой	4
1040	336781-31000	Фильтр AS	1
1050	100112-10025	Болт	2
1060	108002-10025	W/S	2
1071	322621-11350	Шайба	2
1080	301062-00110	Регулировочная шайба T1.0	0
1090	301062-00120	Регулировочная шайба T2.0	0
1100	301062-00130	Регулировочная шайба T1.0	0
1101	301062-00131	Регулировочная шайба T1.0	0

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX20SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
