35-32: Финал драиве — HITACHI LX20SL-7

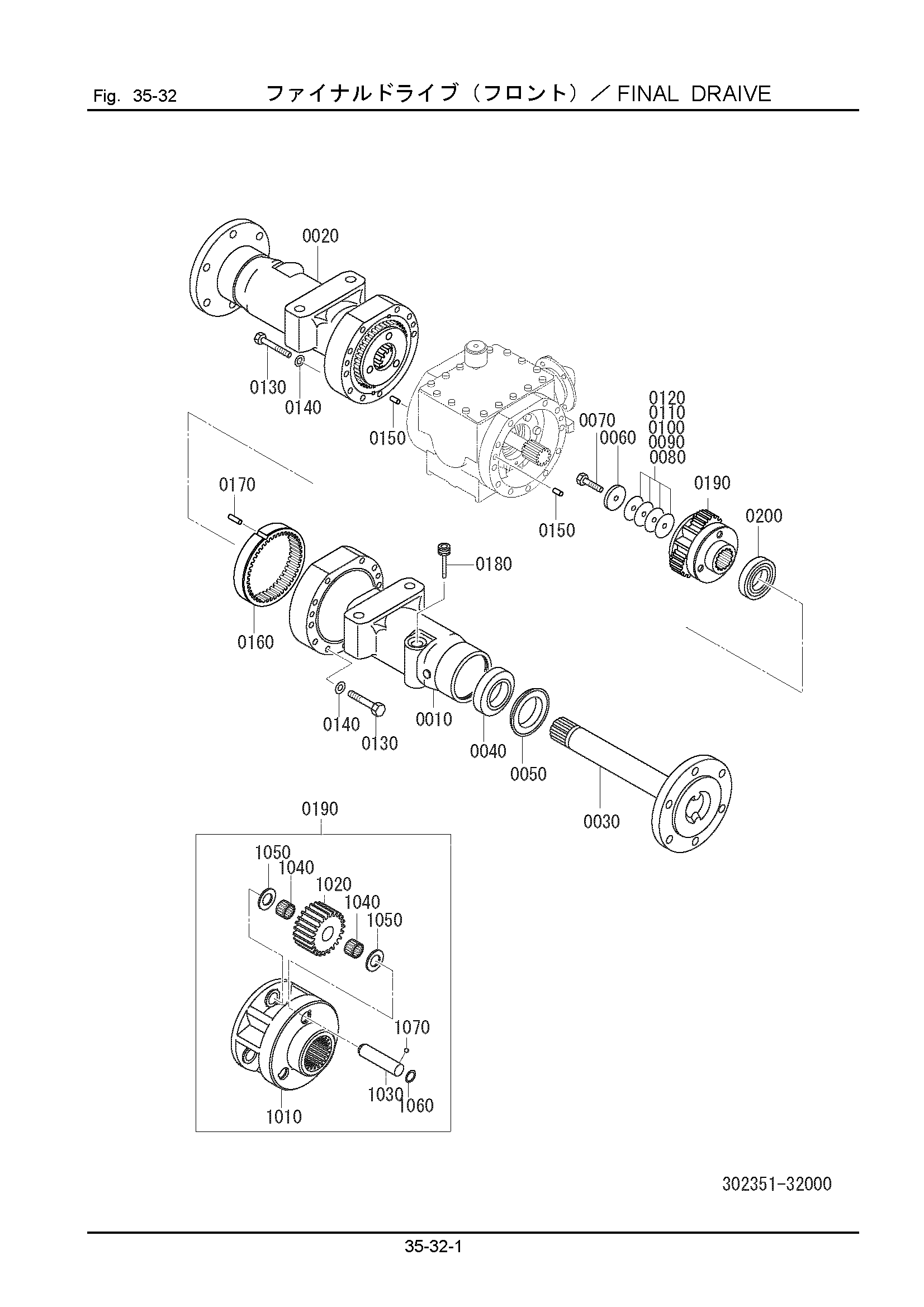

Заводская схема «35-32: Финал драиве» для HITACHI LX20SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 302351-00000 | Передний мост AS | 1 | |
| 0010 | 302351-32110 | Трубка, мост | 1 |
| 0020 | 302351-32120 | Трубка, мост | 1 |
| 0030 | 302351-32130 | Вал, мост | 2 |
| 0040 | 302351-32140 | Подшипник | 2 |
| 0050 | 302351-32150 | Уплотнение, масляный | 2 |
| 0060 | 301356-32160 | Пластина, фиксатор | 2 |
| 0070 | 302351-32170 | Болт | 2 |
| 0080 | 301356-32180 | Регулировочная шайба | 1 |
| 0090 | 301356-32190 | Регулировочная шайба | 1 |
| 0100 | 301356-32210 | Регулировочная шайба | 1 |
| 0110 | 301356-32220 | Регулировочная шайба | 1 |
| 0120 | 301356-32230 | Регулировочная шайба | 1 |
| 0130 | 100412-12075 | Болт | 22 |
| 0140 | 550901-18270 | Шайба | 22 |
| 0150 | 301356-32240 | Палец | 4 |
| 0160 | 301356-32250 | Шестерня, кольцо | 2 |
| 0170 | 301356-32260 | Палец | 4 |
| 0180 | 301356-32270 | Указатель, уровень | 1 |
| 0190 | 302351-32300 | Планет водило AS | 2 |
| 1010 | 302351-32310 | Водило, планет | 2 |
| 1020 | 301356-32320 | Шестерня, планет | 6 |
| 1030 | 301356-32330 | Вал | 6 |
| 1040 | 301356-32340 | Подшипник, неедл | 12 |
| 1050 | 301356-32350 | Шайба | 12 |
| 1060 | 111611-01810 | Стопорное кольцо | 6 |
| 1070 | 301356-32360 | Шарик | 6 |
| 0200 | 302351-32280 | Подшипник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
