84-11: Управление — HITACHI LX20SL-7

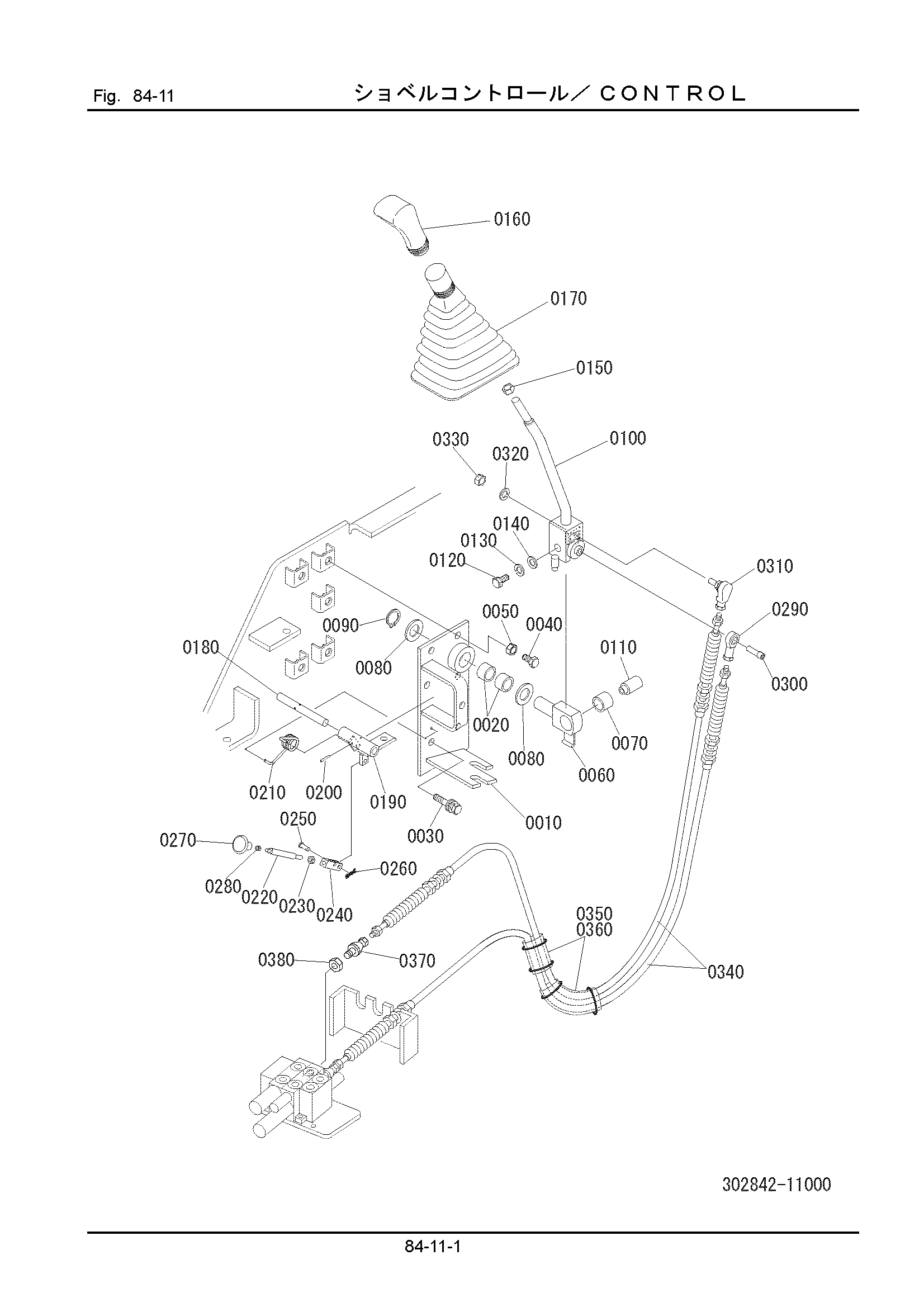

Заводская схема «84-11: Управление» для HITACHI LX20SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301842-11110 | Опора | 1 |
| 0020 | 621841-11111 | Подшипник, неедле | 2 |
| 0030 | 102212-10025 | Болт, с шайбой | 4 |
| 0040 | 100112-10035 | Болт | 1 |
| 0050 | 103312-10080 | Гайка | 1 |
| 0060 | 301842-11120 | Палец | 1 |
| 0070 | 621841-11220 | Подшипник, неедле | 1 |
| 0080 | 108202-20030 | Шайба | 2 |
| 0090 | 111511-02012 | Стопорное кольцо | 1 |
| 0100 | 301842-11130 | Рычаг | 1 |
| 0110 | 621841-11150 | Палец | 1 |
| 0120 | 100112-08016 | Болт | 1 |
| 0130 | 108002-08020 | W/S | 1 |
| 0140 | 108202-08016 | Шайба | 1 |
| 0150 | 104512-12100 | Гайка | 1 |
| 0160 | 301842-11170 | Рукоятка | 1 |
| 0170 | 301842-11180 | Защитный чехол | 1 |
| 0180 | 301842-11140 | Палец | 1 |
| 0190 | 301842-11150 | Тяга | 1 |
| 0200 | 111311-03020 | Палец, пружина | 1 |
| 0210 | 810841-11260 | Пружина | 1 |
| 0220 | 301842-11160 | Шток | 1 |
| 0230 | 103312-06050 | Гайка | 1 |
| 0240 | 111102-06034 | Вилка | 1 |
| 0250 | 111202-06016 | Палец, вилка | 1 |
| 0260 | 301056-11150 | Палец, стопорный | 1 |
| 0270 | 323281-21110 | Ручка | 1 |
| 0280 | 103012-05040 | Гайка | 1 |
| 0290 | 323841-11160 | Концевой, шток | 1 |
| 0300 | 100922-08025 | Болт | 1 |
| 0310 | 323461-21170 | Концевой, шток | 1 |
| 0320 | 108002-08020 | W/S | 1 |
| 0330 | 103312-08065 | Гайка | 1 |
| 0340 | 323841-11152 | Трос | 2 |
| 0350 | 121120-32200 | Шланг, винйл | 2 |
| 0360 | 130410-05000 | Хомут, трос | 4 |
| 0370 | 360841-11160 | Концевой, шток | 2 |
| 0380 | 103312-08065 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
