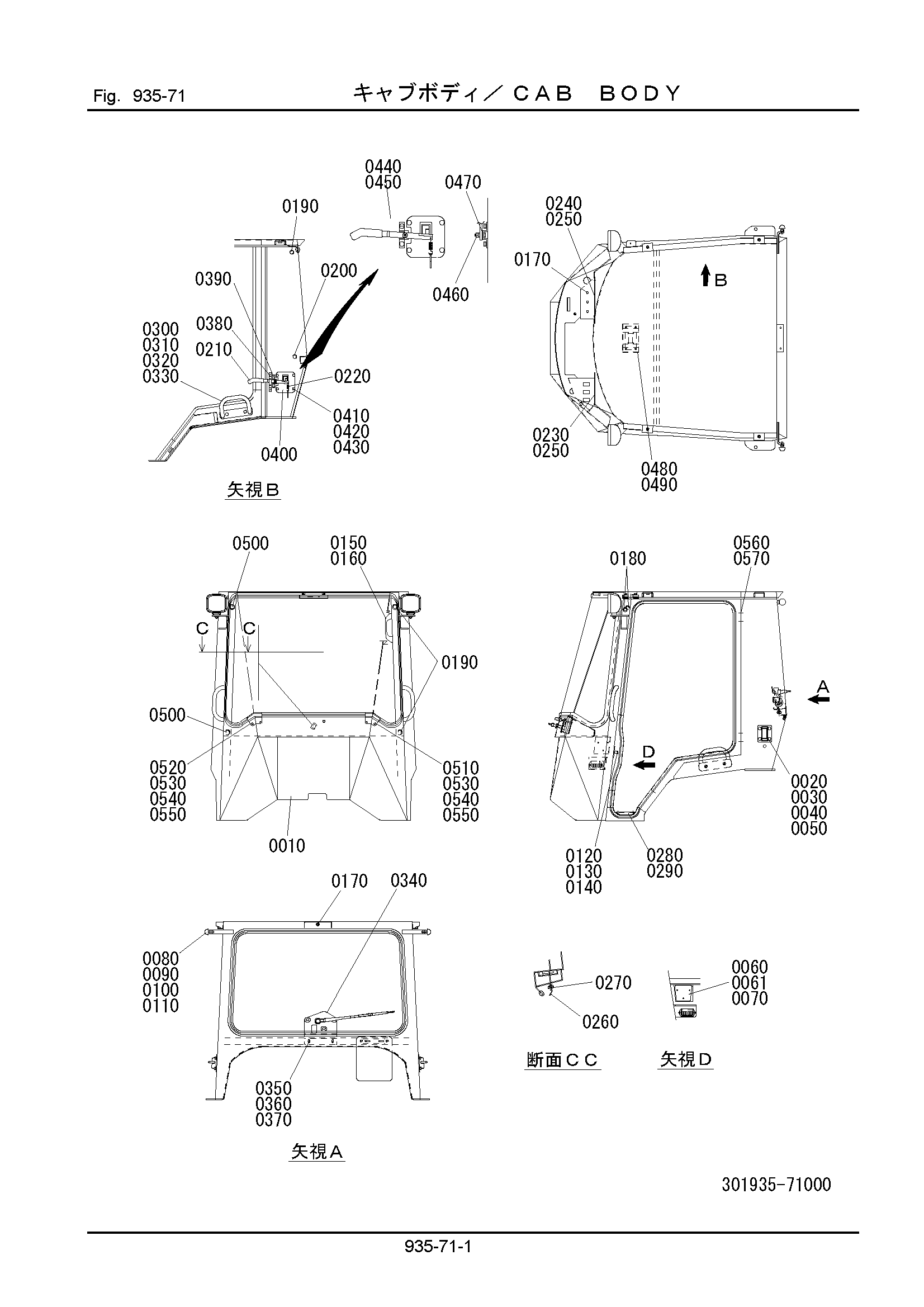

935-71:CAB BODY — HITACHI LX20SL-7
Заводская схема «935-71:CAB BODY» для HITACHI LX20SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0020 | 360934-11150 | Скальный | 2 |
| 0030 | 100112-08025 | Болт | 8 |
| 0040 | 108002-08020 | W/S | 8 |
| 0050 | 108202-08016 | Шайба | 8 |
| 0060 | 301935-71120 | ASH трай | 1 |
| 0061 | 322939-81110 | ASH трай | 1 |
| 0070 | 323116-11320 | Винт, таппинг | 3 |
| 0080 | 301935-71130 | Ограничитель | 2 |
| 0090 | 103412-10080 | Гайка | 2 |
| 0100 | 108002-10025 | W/S | 2 |
| 0110 | 108202-10020 | Шайба | 2 |
| 0120 | 301935-71140 | Ответная планка | 2 |
| 0130 | 101102-08016 | Винт | 4 |
| 0140 | 108202-08016 | Шайба | 4 |
| 0150 | 301935-71150 | Рукоятка | 1 |
| 0160 | 346933-18170 | Винт | 2 |
| 0170 | 314934-18120 | Уплотнительная втулка | 2 |
| 0180 | 156120-18200 | Уплотнительная втулка | 4 |
| 0190 | 156120-24200 | Уплотнительная втулка | 3 |
| 0200 | 301935-71160 | Уплотнительная втулка | 1 |
| 0210 | 301935-71170 | Колпачок | 2 |
| 0220 | 301935-71180 | Пружина | 2 |
| 0230 | 301935-71190 | Панель левый | 1 |
| 0240 | 301935-71210 | Панель правый | 1 |
| 0250 | 314511-12240 | Винт | 4 |
| 0260 | 301935-71220 | Крышка | 1 |
| 0270 | 314511-12240 | Винт | 3 |
| 0280 | 301935-71230 | Крышка | 2 |
| 0290 | 314511-12240 | Винт | 4 |
| 0300 | 301935-71240 | Рукоятка | 2 |
| 0310 | 100112-08020 | Болт | 4 |
| 0320 | 108002-08020 | W/S | 4 |
| 0330 | 108202-08016 | Шайба | 4 |
| 0340 | 301935-71250 | Кронштейн | 1 |
| 0350 | 100112-08020 | Болт | 2 |
| 0360 | 108002-08020 | W/S | 2 |
| 0370 | 108202-08016 | Шайба | 2 |
| 0380 | 301935-71260 | Кронштейн | 2 |
| 0390 | 301935-71270 | Кронштейн | 2 |
| 0400 | 301935-71280 | Крышка | 2 |
| 0410 | 100112-06016 | Болт | 16 |
| 0420 | 108002-06015 | W/S | 16 |
| 0430 | 108202-06016 | Шайба | 16 |
| 0440 | 301935-71290 | Рычаг правый | 1 |
| 0450 | 301935-71310 | Рычаг левый | 1 |
| 0460 | 103312-06050 | Гайка | 4 |
| 0470 | 108202-06016 | Шайба | 4 |
| 0480 | 301935-71320 | Кронштейн | 1 |
| 0490 | 101002-05016 | Винт | 4 |
| 0500 | 370621-11150 | Уплотнительная втулка | 2 |
| 0510 | 301935-71330 | Кронштейн левый | 1 |
| 0520 | 301935-71340 | Кронштейн правый | 1 |
| 0530 | 100112-06016 | Болт | 4 |
| 0540 | 108002-06015 | W/S | 4 |
| 0550 | 108202-06016 | Шайба | 4 |
| 0560 | 100112-10030 | Болт | 8 |
| 0570 | 108002-10025 | W/S | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
