27-00: Трубопроводы — HITACHI LX20SL-7

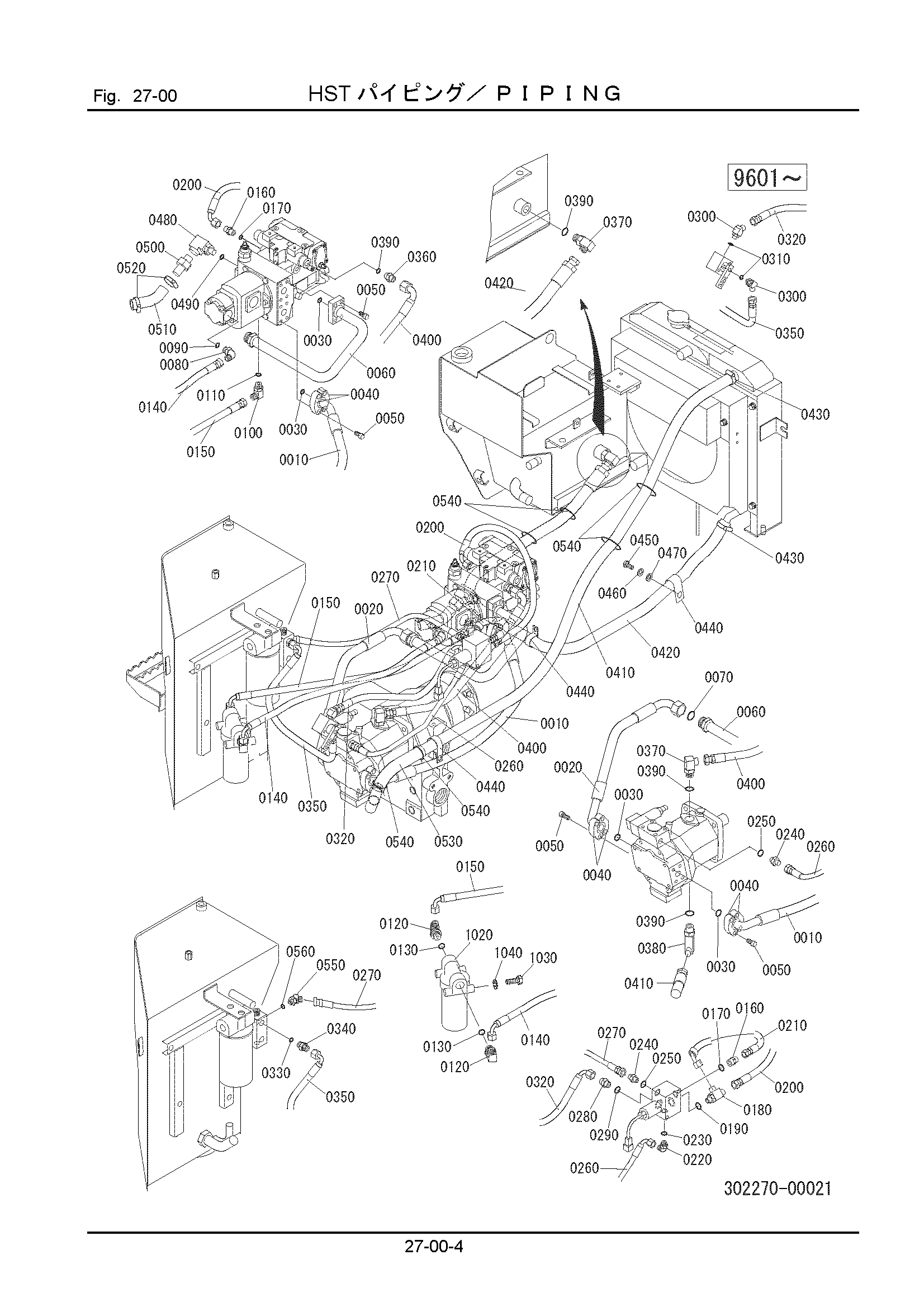

Заводская схема «27-00: Трубопроводы» для HITACHI LX20SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 302272-11150 | Шланг | 1 |
| 0020 | 301272-11160 | Шланг | 1 |
| 0030 | 301276-11160 | Уплотнительное кольцо | 4 |
| 0040 | 301276-11170 | Фланец, разрезной | 6 |
| 0050 | 100921-10035 | Болт | 16 |
| 0060 | 301272-11170 | Трубка | 1 |
| 0070 | 322271-11270 | Уплотнительное кольцо | 1 |
| 0080 | 308271-11520 | Угловой штуцер | 1 |
| 0090 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0100 | 124303-03000 | Угловой штуцер | 1 |
| 0110 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0120 | 124303-04030 | Угловой штуцер | 2 |
| 0130 | 120011-01800 | Уплотнительное кольцо | 2 |
| 0140 | 128560-09065 | Шланг | 1 |
| 0150 | 128560-09075 | Шланг | 1 |
| 0160 | 124301-02030 | Разъём | 2 |
| 0170 | 120011-01100 | Уплотнительное кольцо | 2 |
| 0180 | 124307-03000 | Тройник | 1 |
| 0190 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0200 | 128560-09075 | Шланг | 1 |
| 0210 | 128560-09034 | Шланг | 1 |
| 0220 | 308271-11510 | Угловой штуцер | 1 |
| 0230 | 120011-01100 | Уплотнительное кольцо | 1 |
| 0240 | 124301-02000 | Коннектер | 2 |
| 0250 | 120011-01100 | Уплотнительное кольцо | 2 |
| 0260 | 128560-06046 | Шланг | 1 |
| 0270 | 125260-06050 | Шланг | 1 |
| 0280 | 124301-03000 | Разъём | 1 |
| 0290 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0300 | 301272-11180 | Угловой штуцер | 2 |
| 0310 | 120112-90400 | Уплотнительное кольцо | 2 |
| 0320 | 128560-09050 | Шланг | 1 |
| 0330 | 124301-03000 | Разъём | 1 |
| 0340 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0350 | 128560-09060 | Шланг | 1 |
| 0360 | 124301-04000 | Разъём | 1 |
| 0370 | 124303-04000 | Угловой штуцер | 2 |
| 0380 | 124304-04000 | Угловой штуцер | 1 |
| 0390 | 120011-01800 | Уплотнительное кольцо | 4 |
| 0400 | 128560-12060 | Шланг | 1 |
| 0410 | 302272-11160 | Шланг | 1 |
| 0420 | 302272-11130 | Шланг | 1 |
| 0430 | 130310-02800 | Хомут, шланг | 2 |
| 0440 | 346271-11130 | Хомут | 4 |
| 0450 | 100112-10020 | Болт | 2 |
| 0460 | 108002-10025 | W/S | 4 |
| 0470 | 108202-10020 | Шайба | 4 |
| 0480 | 323271-11210 | Угловой штуцер, обратный | 1 |
| 0490 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0500 | 323271-11181 | Трубка | 1 |
| 0510 | 301276-11240 | Шланг | 1 |
| 0520 | 130310-03500 | Хомут, шланг | 2 |
| 0530 | 121120-25200 | Шланг, винйл | 1 |
| 0540 | 130410-05000 | Хомут, трос | 2 |
| 0550 | 124305-02000 | Угловой штуцер | 1 |
| 0560 | 120011-01100 | Уплотнительное кольцо | 1 |
| 1020 | 301271-31000 | Фильтр AS | 1 |
| 1030 | 100112-10100 | Болт | 2 |
| 1040 | 108002-10025 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
