61-13: Оператор рама — HITACHI LX20SL-7

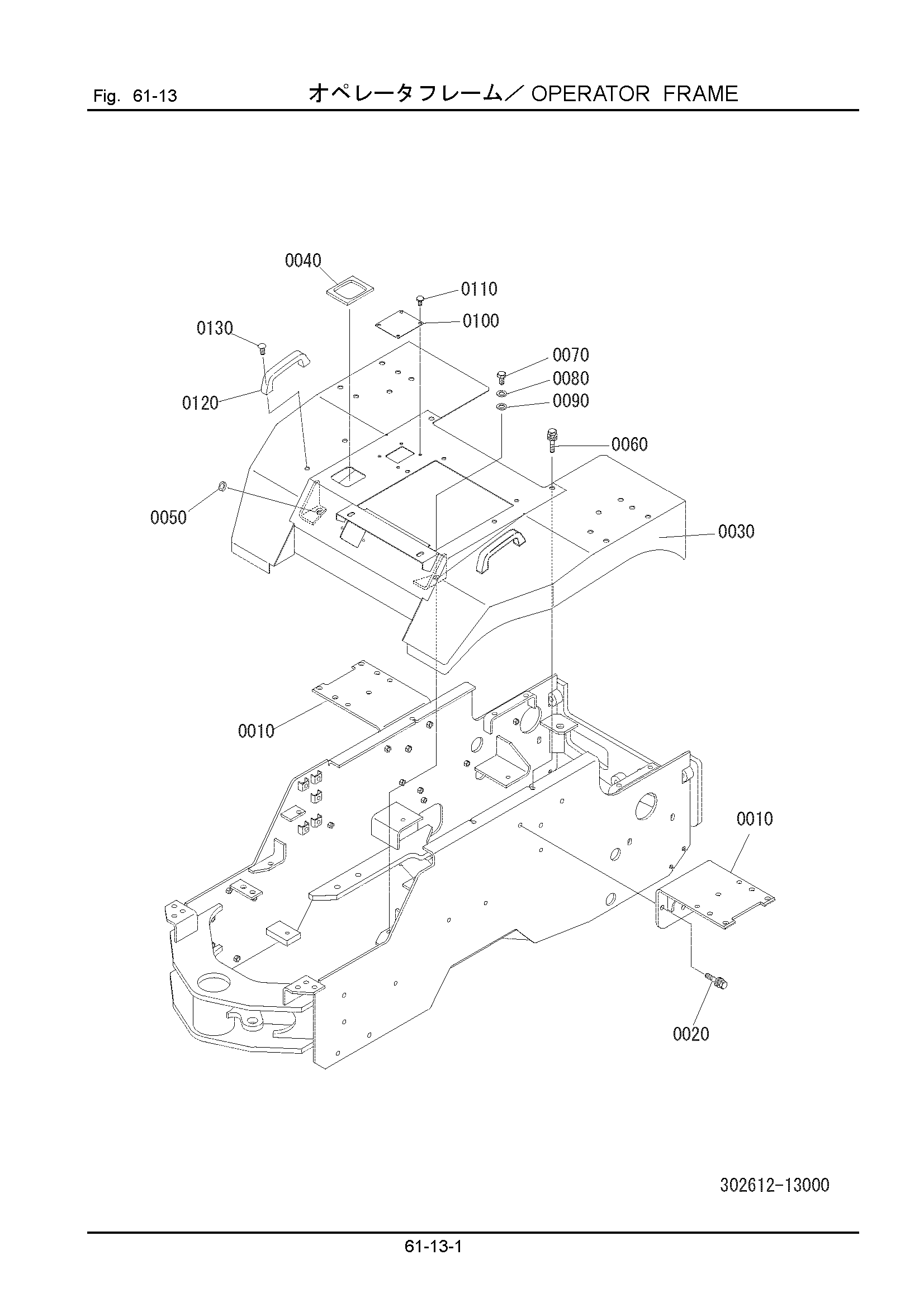

Заводская схема «61-13: Оператор рама» для HITACHI LX20SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301612-13120 | Кронштейн | 2 |
| 0020 | 102312-12035 | Болт, с шайбой | 6 |
| 0030 | 302612-13110 | Рама, оператор | 1 |
| 0040 | 301612-13130 | Резиновая прокладка | 1 |
| 0050 | 156100-11300 | Уплотнительная втулка | 1 |
| 0060 | 102312-12030 | Болт, с шайбой | 2 |
| 0070 | 100112-12035 | Болт | 2 |
| 0080 | 108002-12030 | W/S | 2 |
| 0090 | 108202-12025 | Шайба | 2 |
| 0100 | 302841-11130 | Крышка | 1 |
| 0110 | 621051-00130 | Винт | 4 |
| 0120 | 322621-11241 | Стойка | 2 |
| 0130 | 101002-08025 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
