78-21: Гидробак — HITACHI LX20SL-7

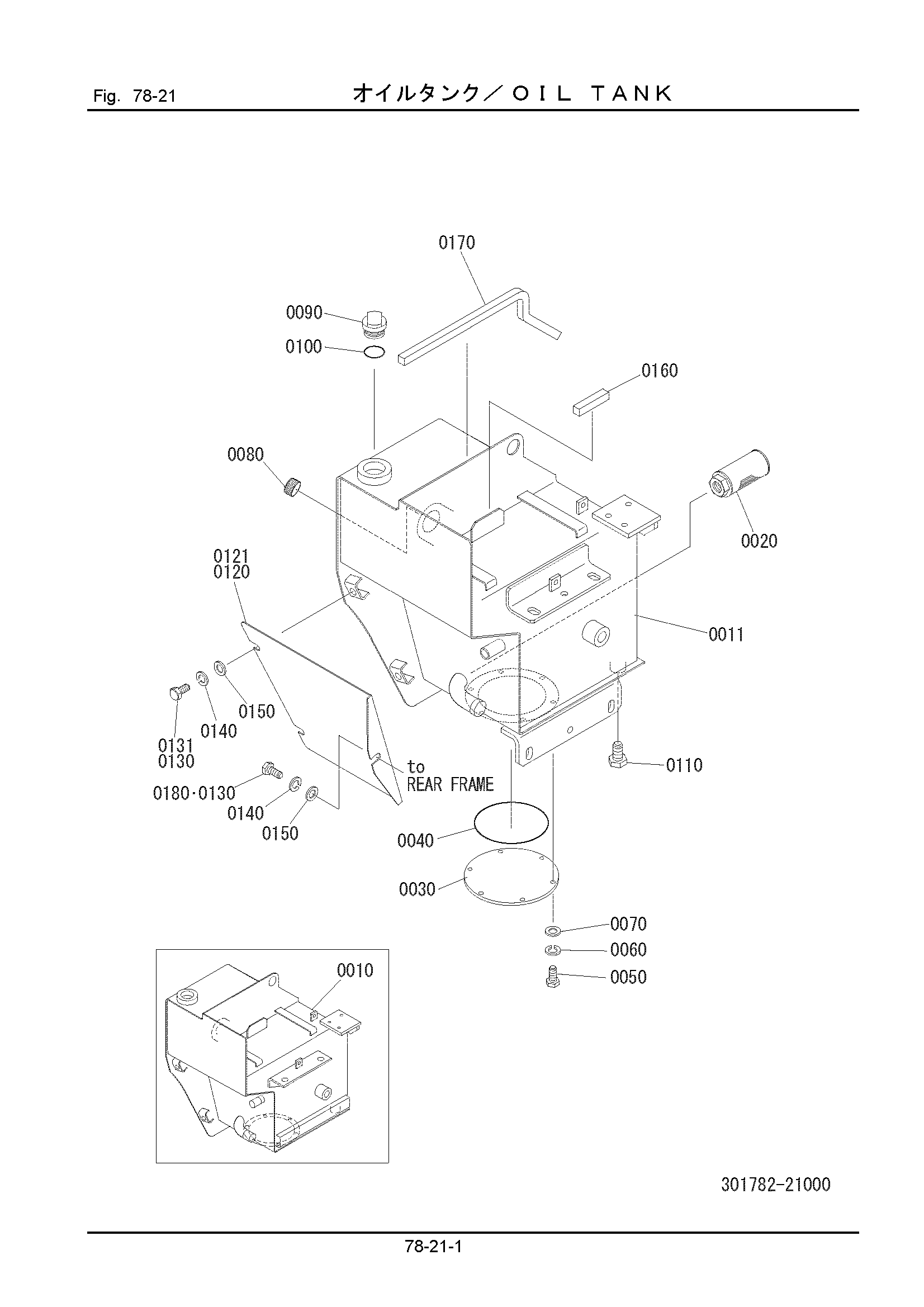

Заводская схема «78-21: Гидробак» для HITACHI LX20SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301782-21110 | Бак, масляный | 1 |
| 0011 | 301782-21111 | Бак, масляный | 1 |
| 0020 | 301781-21120 | Сетчатый фильтр | 1 |
| 0030 | 301066-11130 | Крышка | 1 |
| 0040 | 120002-13000 | Уплотнительное кольцо | 1 |
| 0050 | 100112-08020 | Болт | 6 |
| 0060 | 108002-08020 | W/S | 6 |
| 0070 | 108202-08016 | Шайба | 6 |
| 0080 | 323781-21120 | Указатель, масляный | 1 |
| 0090 | 323786-21120 | Пробка | 1 |
| 0100 | 120001-03800 | Уплотнительное кольцо | 1 |
| 0110 | 123212-03000 | Пробка | 1 |
| 0120 | 301782-21120 | Крышка | 1 |
| 0121 | 301782-21121 | Крышка | 1 |
| 0130 | 100112-10020 | Болт | 3 |
| 0131 | 100112-10020 | Болт | 2 |
| 0140 | 108002-10025 | W/S | 3 |
| 0150 | 108202-10020 | Шайба | 3 |
| 0160 | 302621-15150 | Уплотнение, резиновый | 1 |
| 0170 | 146131-11048 | Уплотнение, резиновый | 1 |
| 0180 | 100112-10030 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
