12-52: Электрооборудование — HITACHI LX20SL-7

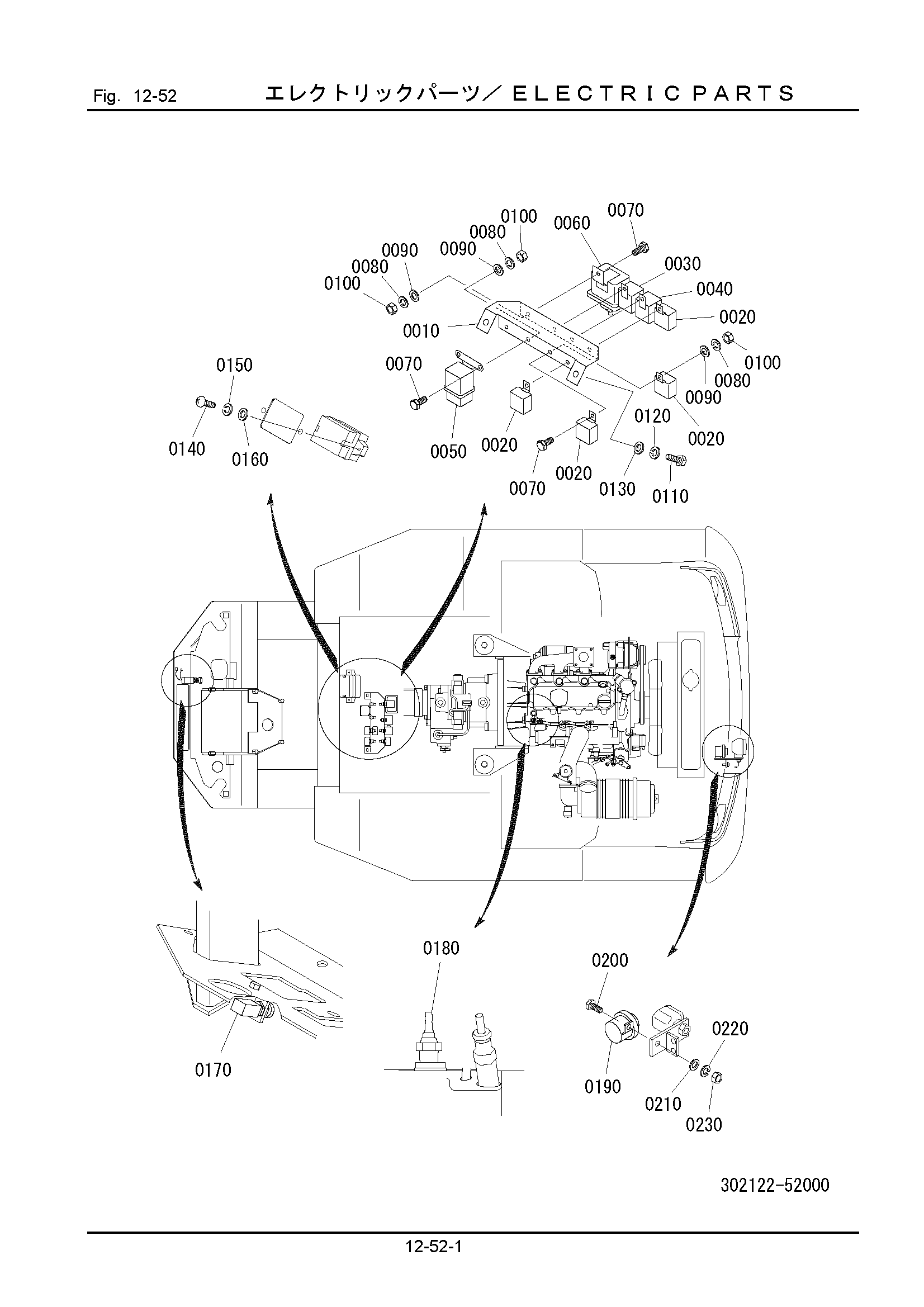

Заводская схема «12-52: Электрооборудование» для HITACHI LX20SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301122-52110 | Кронштейн | 1 |
| 0020 | 301116-52120 | Реле | 4 |
| 0030 | 301111-52110 | Таймер, глов | 1 |
| 0040 | 323121-52180 | Блок, фласхер | 1 |
| 0050 | 301126-52110 | Реле | 1 |
| 0060 | 301121-52120 | Реле, стартер | 1 |
| 0070 | 100112-06020 | Болт | 8 |
| 0080 | 108002-06015 | W/S | 8 |
| 0090 | 108202-06016 | Шайба | 8 |
| 0100 | 103312-06050 | Гайка | 8 |
| 0110 | 100112-10020 | Болт | 2 |
| 0120 | 108002-10025 | W/S | 2 |
| 0130 | 108202-10020 | Шайба | 2 |
| 0140 | 101002-06020 | Винт | 2 |
| 0150 | 108002-06015 | W/S | 2 |
| 0160 | 108202-06016 | Шайба | 2 |
| 0170 | 323126-52140 | Выключатель | 1 |
| 0180 | 302121-52110 | Сендер, водяной темп. | 1 |
| 0190 | 301126-52120 | Зуммер | 1 |
| 0200 | 100112-08020 | Болт | 1 |
| 0210 | 108202-08016 | Шайба | 1 |
| 0220 | 108002-08020 | W/S | 1 |
| 0230 | 103312-08065 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
