78-00: Трубопроводы — HITACHI LX20SL-7

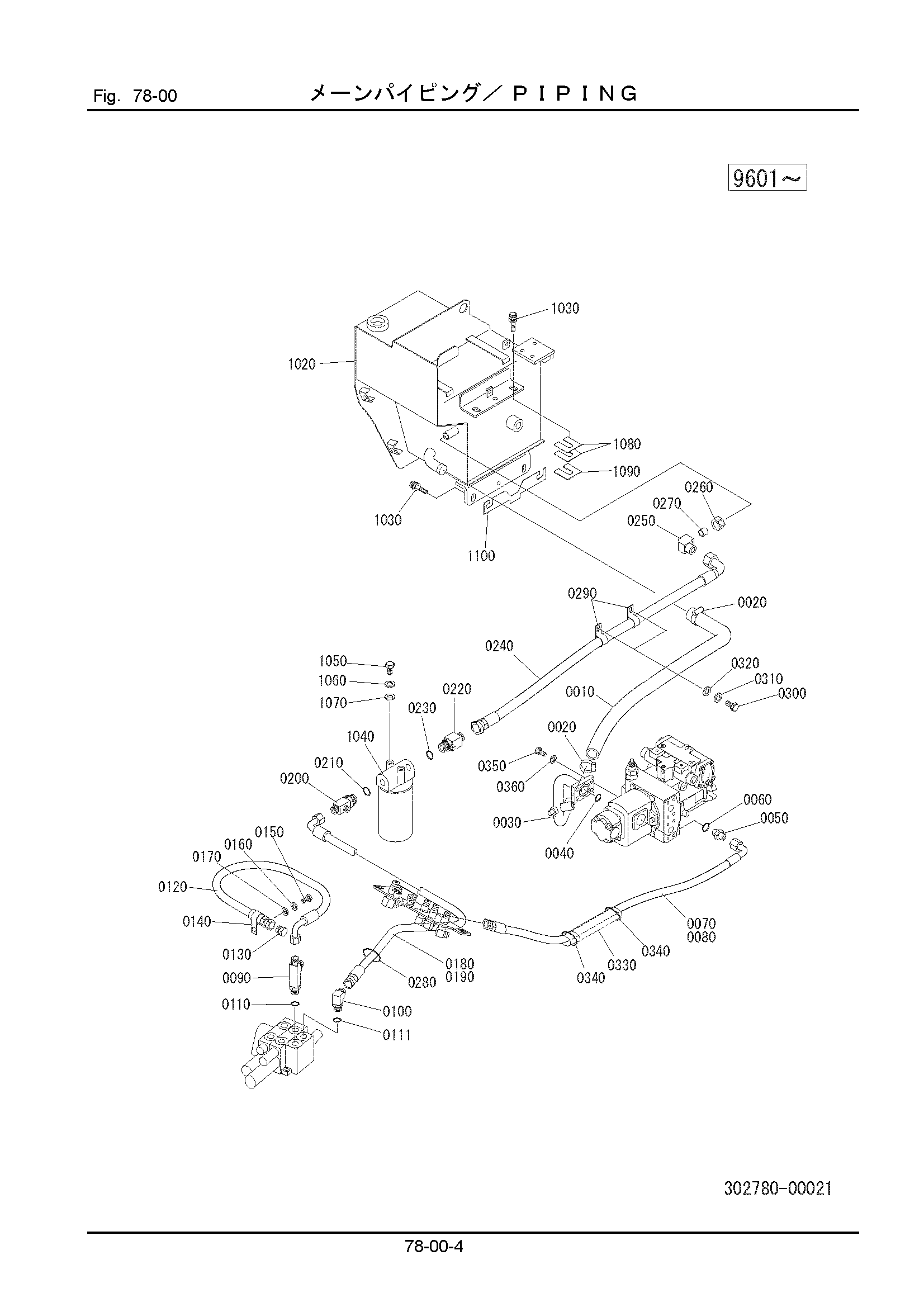

Заводская схема «78-00: Трубопроводы» для HITACHI LX20SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301782-11110 | Шланг | 1 |
| 0020 | 130310-04100 | Хомут, шланг | 2 |
| 0030 | 302782-11130 | Трубка | 1 |
| 0040 | 120002-03500 | Уплотнительное кольцо | 1 |
| 0050 | 124301-06040 | Разъём | 1 |
| 0060 | 120011-02400 | Уплотнительное кольцо | 1 |
| 0070 | 128540-12095 | Шланг | 1 |
| 0080 | 132110-15095 | Трубка, коил | 1 |
| 0090 | 338786-11130 | Тройник | 1 |
| 0100 | 124403-04040 | Угловой штуцер | 1 |
| 0110 | 120112-91000 | Уплотнительное кольцо | 2 |
| 0120 | 128540-12085 | Шланг | 1 |
| 0130 | 338786-11140 | Пробка | 1 |
| 0140 | 334271-11140 | Хомут | 1 |
| 0150 | 100112-08020 | Болт | 1 |
| 0160 | 108002-08020 | W/S | 1 |
| 0170 | 108202-08016 | Шайба | 1 |
| 0180 | 128510-12095 | Шланг | 1 |
| 0190 | 132110-15095 | Трубка, коил | 1 |
| 0200 | 301786-11130 | Тройник | 1 |
| 0210 | 120011-02400 | Уплотнительное кольцо | 1 |
| 0220 | 338821-25150 | Тройник | 1 |
| 0230 | 120011-02400 | Уплотнительное кольцо | 2 |
| 0240 | 128510-19110 | Шланг | 1 |
| 0250 | 123126-22065 | Угловой штуцер | 1 |
| 0260 | 123193-22000 | Гайка | 1 |
| 0270 | 123194-22000 | Втулка | 1 |
| 0280 | 130410-05000 | Хомут, трос | 1 |
| 0290 | 346271-11130 | Хомут | 2 |
| 0300 | 100112-10020 | Болт | 2 |
| 0310 | 108002-10025 | W/S | 2 |
| 0320 | 108202-10020 | Шайба | 2 |
| 0330 | 121120-25200 | Шланг, винйл | 1 |
| 0340 | 130410-05000 | Хомут, трос | 2 |
| 0350 | 100112-10030 | Болт | 4 |
| 0360 | 108002-10025 | W/S | 4 |
| 1020 | 301782-21000 | Гидробак AS | 1 |
| 1030 | 102312-12040 | Болт, с шайбой | 4 |
| 1040 | 336781-31000 | Фильтр AS | 1 |
| 1050 | 100112-10025 | Болт | 2 |
| 1060 | 108002-10025 | W/S | 2 |
| 1070 | 322621-11350 | Шайба | 2 |
| 1080 | 301062-00110 | Регулировочная шайба T1.0 | 2 |
| 1090 | 301062-00120 | Регулировочная шайба T2.0 | 1 |
| 1100 | 301062-00131 | Регулировочная шайба T1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
