Блок отопителя — HITACHI LX200

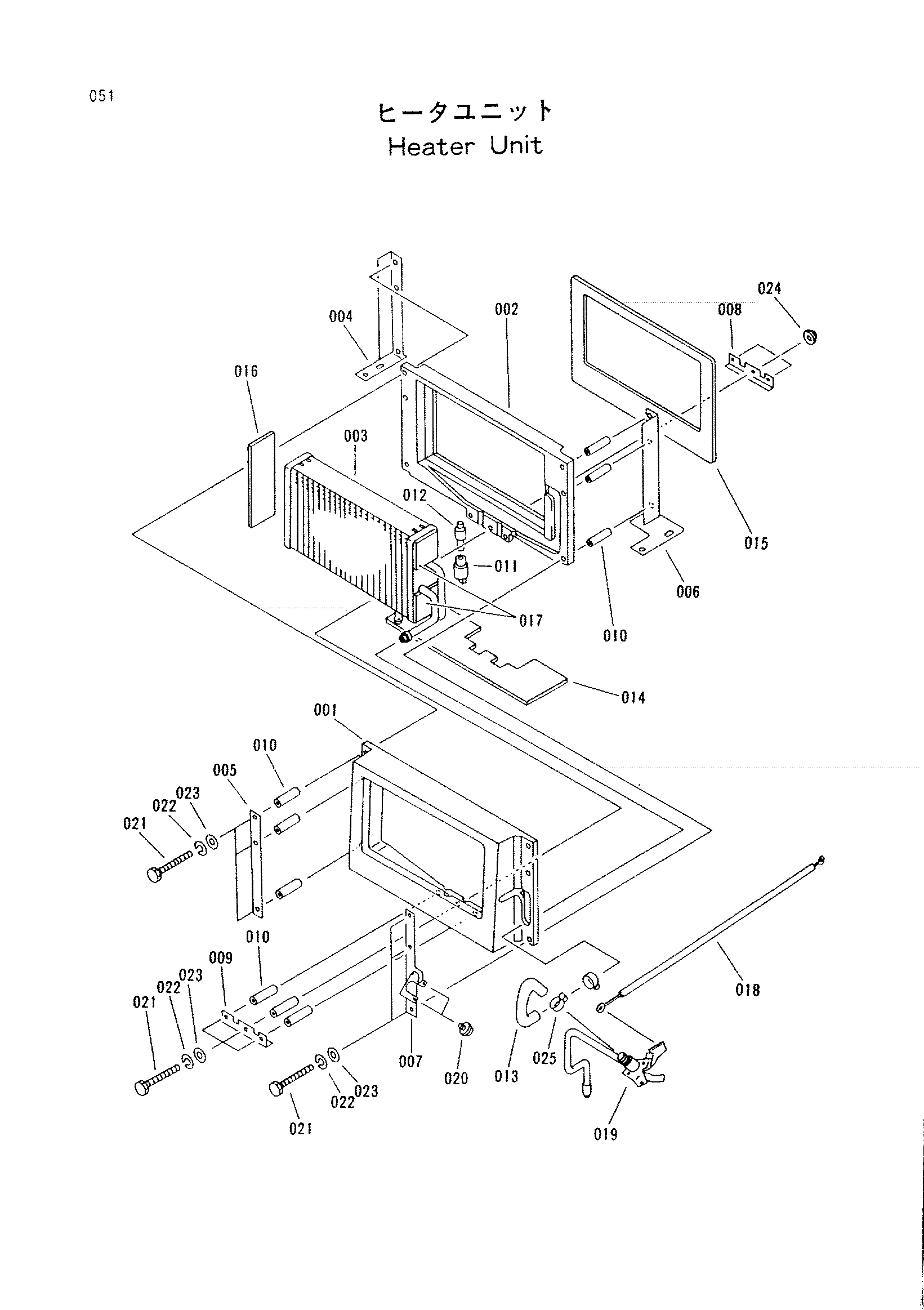

Заводская схема «Блок отопителя» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1015622 | Отопитель | 1 | |
| 001 | 4269037 | Корпус | 1 |
| 002 | 4269038 | Корпус | 1 |
| 003 | 4269090 | Коре отопитель | 1 |
| 004 | 4269039 | Опора | 1 |
| 005 | 4269040 | Опора | 1 |
| 006 | 4269041 | Опора | 1 |
| 007 | 4269042 | Опора | 1 |
| 008 | 4269043 | Опора | 1 |
| 009 | 4269044 | Опора | 1 |
| 010 | 4269045 | Втулка | 9 |
| 011 | 3052908 | Шланг | 1 |
| 012 | 4269046 | Трубка | 1 |
| 013 | 4270076 | Шланг | 1 |
| 014 | 4269047 | Манжета | 1 |
| 015 | 4269048 | Манжета | 1 |
| 016 | 4269049 | Манжета | 1 |
| 017 | 4269050 | Манжета | 2 |
| 018 | 4269051 | Трос | 1 |
| 019 | 4269052 | Клапан | 1 |
| 020 | J460408 | Винт с шайбой | 2 |
| 021 | J430545 | Болт | 9 |
| 022 | A590905 | Пружинная шайба | 9 |
| 023 | A590105 | Плоская шайба | 9 |
| 024 | 4269053 | Гайка | 3 |
| 025 | 4269054 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
