Рулевое управление трубопроводы (1) — HITACHI LX200

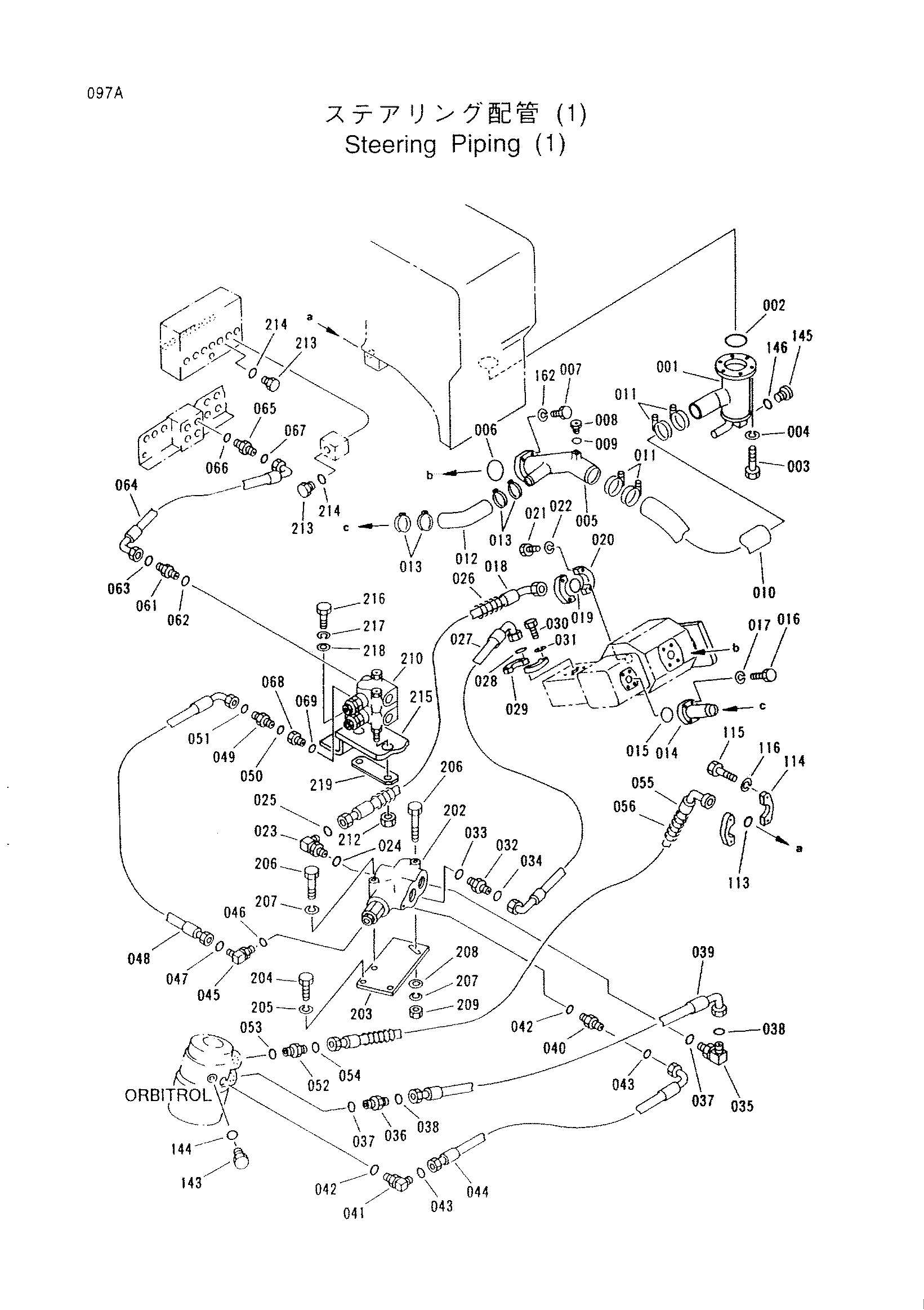

Заводская схема «Рулевое управление трубопроводы (1)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1015552 | Всасывающая трубка | 1 |
| 002 | A810110 | Уплотнительное кольцо | 1 |
| 003 | J431235 | Болт | 6 |
| 004 | A589912 | Пружинная шайба | 6 |
| 005 | 2034427 | Фланец | 1 |
| 006 | A810055 | Уплотнительное кольцо | 1 |
| 007 | J531235 | Болт | 4 |
| 008 | 3062743 | Пробка | 1 |
| 009 | 964255 | Уплотнительное кольцо | 1 |
| 010 | 3062742 | Шланг | 1 |
| 011 | 4504491 | Хомут шланга | 4 |
| 012 | 4237254 | Шланг | 1 |
| 013 | 4011675 | Хомут шланга | 4 |
| 014 | 3062758 | Фланец | 1 |
| 015 | A810035 | Уплотнительное кольцо | 1 |
| 016 | J531030 | Болт | 4 |
| 017 | A589910 | Пружинная шайба | 4 |
| 018 | 3062757 | Шланг | 1 |
| 019 | 4510169 | Уплотнительное кольцо | 1 |
| 020 | 3049857 | Фланец спл-ит | 2 |
| 021 | J541235 | Болт | 4 |
| 022 | A589912 | Пружинная шайба | 4 |
| 023 | 4267554 | Угловой штуцер | 1 |
| 024 | 971699 | Уплотнительное кольцо | 1 |
| 025 | 4187328 | Уплотнительное кольцо | 1 |
| 026 | 4308417 | Защитный кожух | 2 |
| 027 | 3062756 | Шланг | 1 |
| 028 | 4237256 | Уплотнительное кольцо | 1 |
| 029 | 3052677 | Разъёмный фланец | 2 |
| 030 | J541030 | Болт | 4 |
| 031 | A589910 | Пружинная шайба | 4 |
| 032 | 4265478 | Разъём | 1 |
| 033 | 971699 | Уплотнительное кольцо | 1 |
| 034 | 4187328 | Уплотнительное кольцо | 1 |
| 035 | 4267556 | Угловой штуцер | 1 |
| 036 | 4265479 | Проверка | 1 |
| 037 | U12547U | Уплотнительное кольцо | 2 |
| 038 | 4187308 | Уплотнительное кольцо | 2 |
| 039 | 3053082 | Шланг | 1 |
| 040 | 4265480 | Конектор | 1 |
| 041 | 4267557 | Угловой штуцер | 1 |
| 042 | 4510185 | Уплотнительное кольцо | 2 |
| 043 | 4154235 | Уплотнительное кольцо | 2 |
| 044 | 3053101 | Шланг | 1 |
| 045 | 4267557 | Угловой штуцер | 1 |
| 046 | 4510185 | Уплотнительное кольцо | 1 |
| 047 | 4154235 | Уплотнительное кольцо | 1 |
| 048 | 3053083 | Сосе | 1 |
| 049 | 4267506 | Адаптер | 1 |
| 050 | 957366 | Уплотнительное кольцо | 1 |
| 051 | 4154235 | Уплотнительное кольцо | 1 |
| 052 | 4265481 | Разъём | 1 |
| 053 | U12547U | Уплотнительное кольцо | 1 |
| 054 | 4187308 | Уплотнительное кольцо | 1 |
| 055 | 3053664 | Шланг | 1 |
| 056 | 4308416 | Защитный кожух | 1 |
| 061 | 4267587 | Адаптер | 1 |
| 062 | 4506418 | Уплотнительное кольцо | 1 |
| 063 | 4138938 | Уплотнительное кольцо | 1 |
| 064 | 3053102 | Шланг | 1 |
| 065 | 4267502 | Адаптер | 1 |
| 066 | 4509180 | Уплотнительное кольцо | 1 |
| 067 | 4138928 | Уплотнительное кольцо | 1 |
| 068 | 3052762 | Втулка | 1 |
| 069 | 4506418 | Уплотнительное кольцо | 1 |
| 113 | 971489 | Уплотнительное кольцо | 1 |
| 114 | 4265466 | Фланец | 2 |
| 115 | J531025 | Болт | 4 |
| 116 | A589910 | Пружинная шайба | 4 |
| 143 | 3053931 | Пробка | 1 |
| 144 | 4510185 | Уплотнительное кольцо | 1 |
| 145 | 3053966 | Пробка | 1 |
| 146 | 4506424 | Уплотнительное кольцо | 1 |
| 162 | A589912 | Пружинная шайба | 4 |
| 202 | 2034428 | Клапан дивидер | 1 |
| 203 | 3060002 | Пластина | 1 |
| 204 | J431245 | Болт | 2 |
| 205 | A589912 | Пружинная шайба | 2 |
| 206 | J431204 | Болт | 2 |
| 207 | A589912 | Пружинная шайба | 2 |
| 208 | A590112 | Плоская шайба | 1 |
| 209 | J950012 | Гайка | 1 |
| 210 | 1015574 | Предохранительный клапан | 1 |
| 212 | J950008 | Гайка | 2 |
| 213 | 3052608 | Пробка | 2 |
| 214 | 4509180 | Уплотнительное кольцо | 2 |
| 215 | 3064581 | Кронштейн | 1 |
| 216 | J431025 | Болт | 2 |
| 217 | A589910 | Пружинная шайба | 2 |
| 218 | 3053982 | Шайба | 2 |
| 219 | 3064582 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
