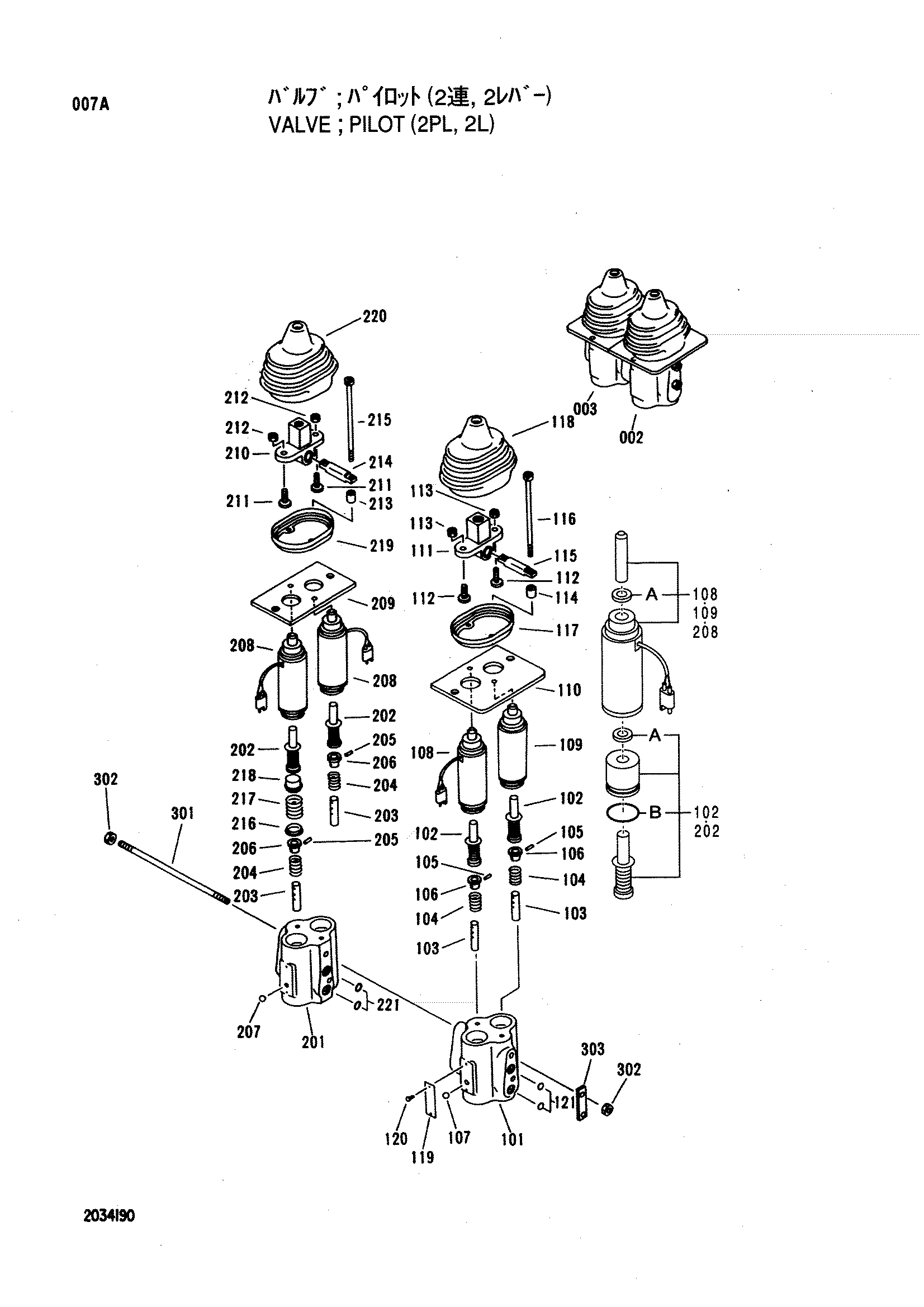

Пилотный клапан (2PL, 2L) — HITACHI LX200

Заводская схема «Пилотный клапан (2PL, 2L)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	2034190	Пилотный клапан	1
002	3062027	Плунжер секция	1
102	4265720	Плунжер	2
102	3054835	Уплотнение	4
102	3054836	Уплотнительное кольцо	4
104	4265721	Пружина	2
105	4267583	Пружинный штифт	2
106	4265722	Сиденье	2
108	3062025	Трубка	1
108	3055025	Пылезащитное уплотнение	4
109	4265732	Трубка	1
109	3055025	Пылезащитное уплотнение	4
110	4265741	Пластина	1
111	4265742	Тяга	1
112	4265726	Механизм натяжения	2
113	M500805	Гайка	2
114	4267585	Проставка	2
115	4265727	Палец	1
116	4267586	Болт	2
117	4265743	Пластина	1
118	4265744	Боотс	1
121	984618	Уплотнительное кольцо	2
003	3062028	Плунжер секция	1
202	4265720	Плунжер	2
202	3054835	Уплотнение	4
202	3054836	Уплотнительное кольцо	4
204	4265721	Пружина	2
205	4267583	Пружинный штифт	2
206	4265722	Сиденье	2
208	3062025	Трубка	2
208	3055025	Пылезащитное уплотнение	4
209	3053947	Пластина	1
210	4265742	Тяга	1
211	4265726	Механизм натяжения	2
212	M500805	Гайка	2
213	4267585	Проставка	2
214	4265727	Палец	1
215	4267586	Болт	2
216	4265728	Сиденье	1
217	4265729	Пружина	1
218	4265730	Сиденье	1
219	4265743	Пластина	1
220	4265744	Боотс	1
221	984618	Уплотнительное кольцо	2
301	4265733	Шток	2
302	J950008	Гайка	4
303	4265734	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
