Рама — HITACHI LX200

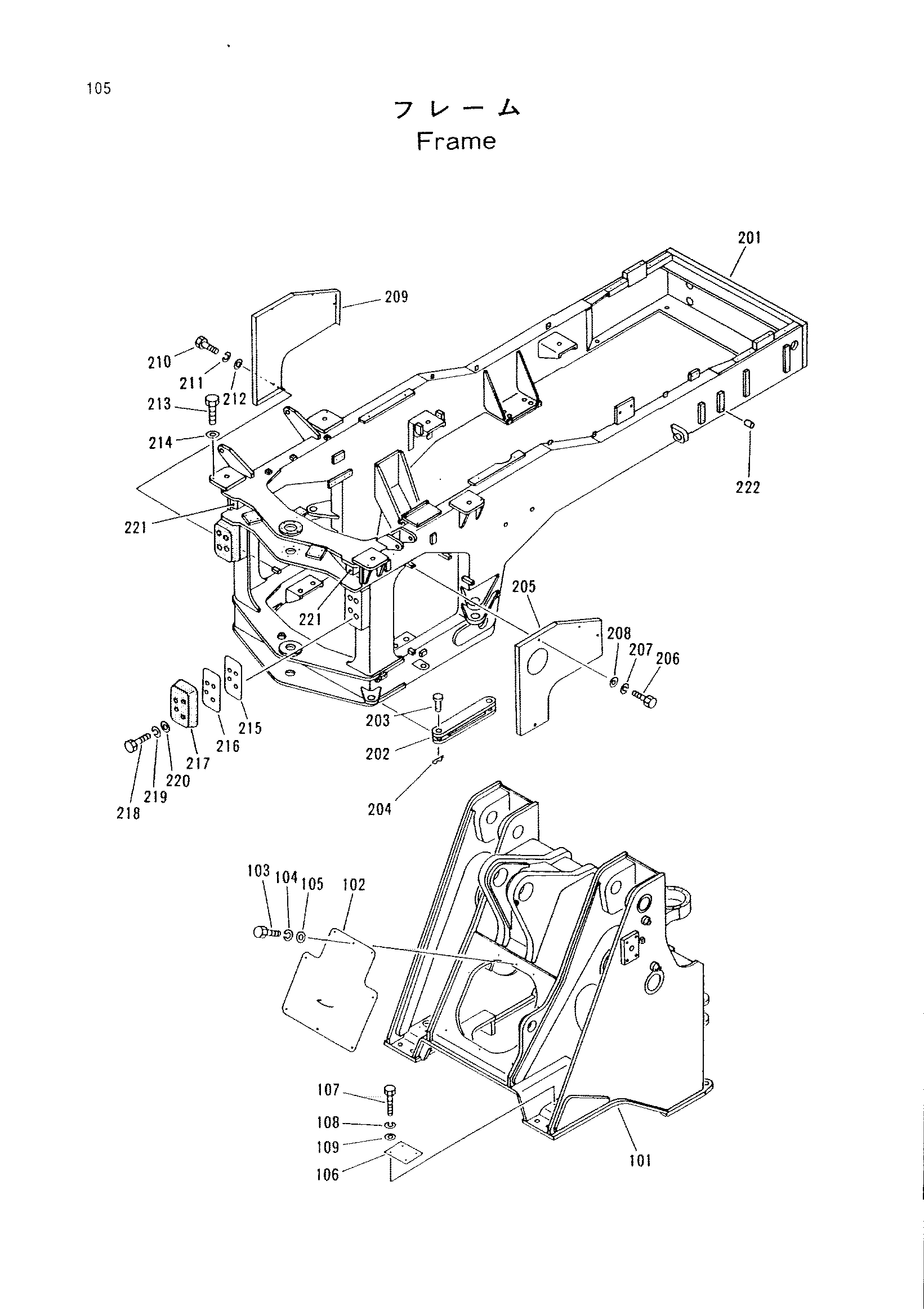

Заводская схема «Рама» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 102 | 2034188 | Крышка | 1 |
| 103 | J431225 | Болт | 8 |
| 104 | A589912 | Пружинная шайба | 8 |
| 105 | A590112 | Плоская шайба | 8 |
| 106 | 3049828 | Крышка | 2 |
| 107 | J431225 | Болт | 8 |
| 108 | A589912 | Пружинная шайба | 8 |
| 109 | A590112 | Плоская шайба | 8 |
| 202 | 3052912 | Тяга | 1 |
| 203 | 3049825 | Палец | 2 |
| 204 | 3052850 | Палец стопорный | 2 |
| 205 | 2030733 | Крышка | 1 |
| 206 | J431016 | Болт | 4 |
| 207 | A589910 | Пружинная шайба | 4 |
| 208 | A590110 | Плоская шайба | 4 |
| 209 | 2030731 | Крышка | 1 |
| 210 | J431016 | Болт | 4 |
| 211 | A589910 | Пружинная шайба | 4 |
| 212 | A590110 | Плоская шайба | 4 |
| 213 | J431230 | Болт | 2 |
| 214 | A590112 | Плоская шайба | 2 |
| 215 | 3049824 | Регулировочная шайба 1.6 | 2 |
| 216 | 3049823 | Регулировочная шайба 3.2 | 3 |
| 217 | 3057312 | Ограничитель резиновый | 2 |
| 218 | J431240 | Болт | 8 |
| 219 | A589912 | Пружинная шайба | 8 |
| 220 | A590112 | Плоская шайба | 8 |
| 221 | 3054132 | Ограничитель | 2 |
| 222 | 3063394 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
