Фонарь — HITACHI LX200

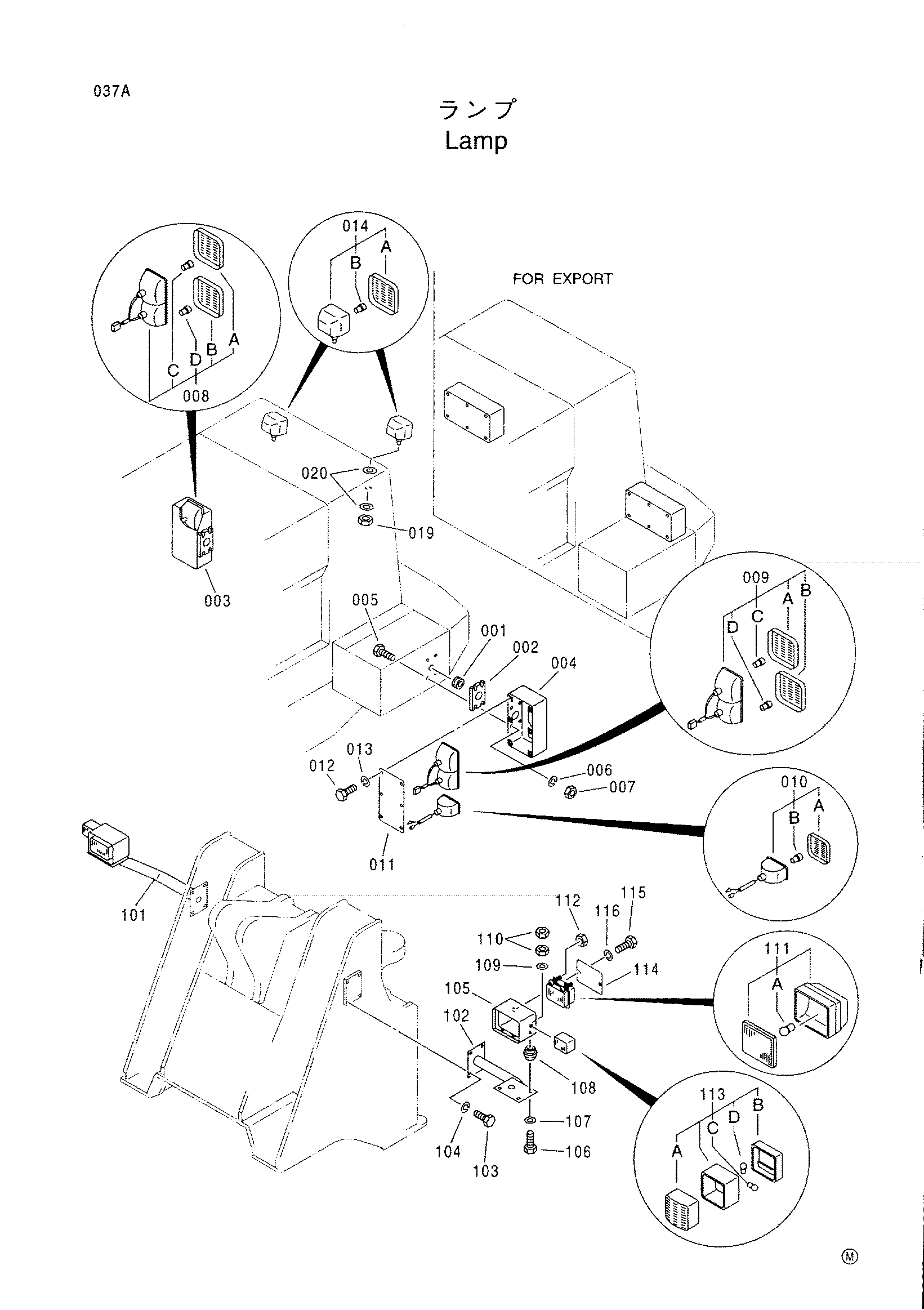

Заводская схема «Фонарь» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4308390 | Уплотнительная втулка | 2 |
| 002 | 3062921 | Пластина | 2 |
| 003 | 2034466 | Кронштейн | 1 |
| 004 | 2034467 | Кронштейн | 1 |
| 005 | J431045 | Болт | 8 |
| 006 | A589910 | Пружинная шайба | 8 |
| 007 | J950010 | Гайка | 8 |
| 008 | 0001078 | Фонарь | 1 |
| 008A | 1019461 | Рассеиватель | 1 |
| 008B | 1019460 | Рассеиватель | 1 |
| 008C | 4236854 | Лампа | 1 |
| 008D | 4236855 | Лампа | 1 |
| 009 | 0001077 | Фонарь | 1 |
| 009A | 1019462 | Рассеиватель | 1 |
| 009B | 1019459 | Рассеиватель | 1 |
| 009C | 4236854 | Лампа | 1 |
| 009D | 4236855 | Лампа | 1 |
| 010 | 1017094 | Фонарь | 2 |
| 010A | 2034415 | Рассеиватель | 2 |
| 010B | 4236854 | Лампа | 2 |
| 011 | 3062920 | Крышка | 2 |
| 012 | J431016 | Болт | 12 |
| 013 | A589910 | Пружинная шайба | 12 |
| 014 | 1018440 | Фонарь | 2 |
| 014A | 2035687 | Рассеиватель | 2 |
| 014B | 2035688 замена: 4307025 | Лампа | 2 |
| 014B | 4307025 | Лампа | 2 |
| 016 | 2034573 | Кронштейн | 1 |
| 017 | J431225 | Болт | 2 |
| 018 | A589912 | Пружинная шайба | 2 |
| 019 | J950012 | Гайка | 2 |
| 020 | 3052660 | Шайба | 4 |
| 101 | 3062819 замена: 2038511 | Кронштейн | 1 |
| 101 | 2038511 | Правый кронштейн | 1 |
| 102 | 3062820 замена: 2038512 | Кронштейн | 1 |
| 102 | 2038512 | Левый кронштейн | 1 |
| 103 | J431225 | Болт | 8 |
| 104 | A589912 | Пружинная шайба | 8 |
| 105 | 3062821 | Кронштейн | 2 |
| 106 | J431045 | Болт | 6 |
| 107 | 4251156 | Шайба | 6 |
| 108 | 3052652 | Резиновая прокладка | 6 |
| 109 | A590110 | Плоская шайба | 6 |
| 110 | J950010 | Гайка | 12 |
| 111 | 3066495 | Фара | 2 |
| 111A | 4236849 | Лампа | 2 |
| 112 | M500504 | Гайка | 6 |
| 113 | 4253620 | Фонарь | 2 |
| 113A | 4234024 | Рассеиватель | 2 |
| 113B | 4234025 | Рассеиватель | 2 |
| 113C | 4236854 | Лампа | 2 |
| 113D | 2035693 | Лампа | 2 |
| 114 | 3062822 | Крышка | 2 |
| 115 | J431016 | Болт | 4 |
| 116 | A589910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
