Автоматический левелер и кикк выпуск — HITACHI LX200

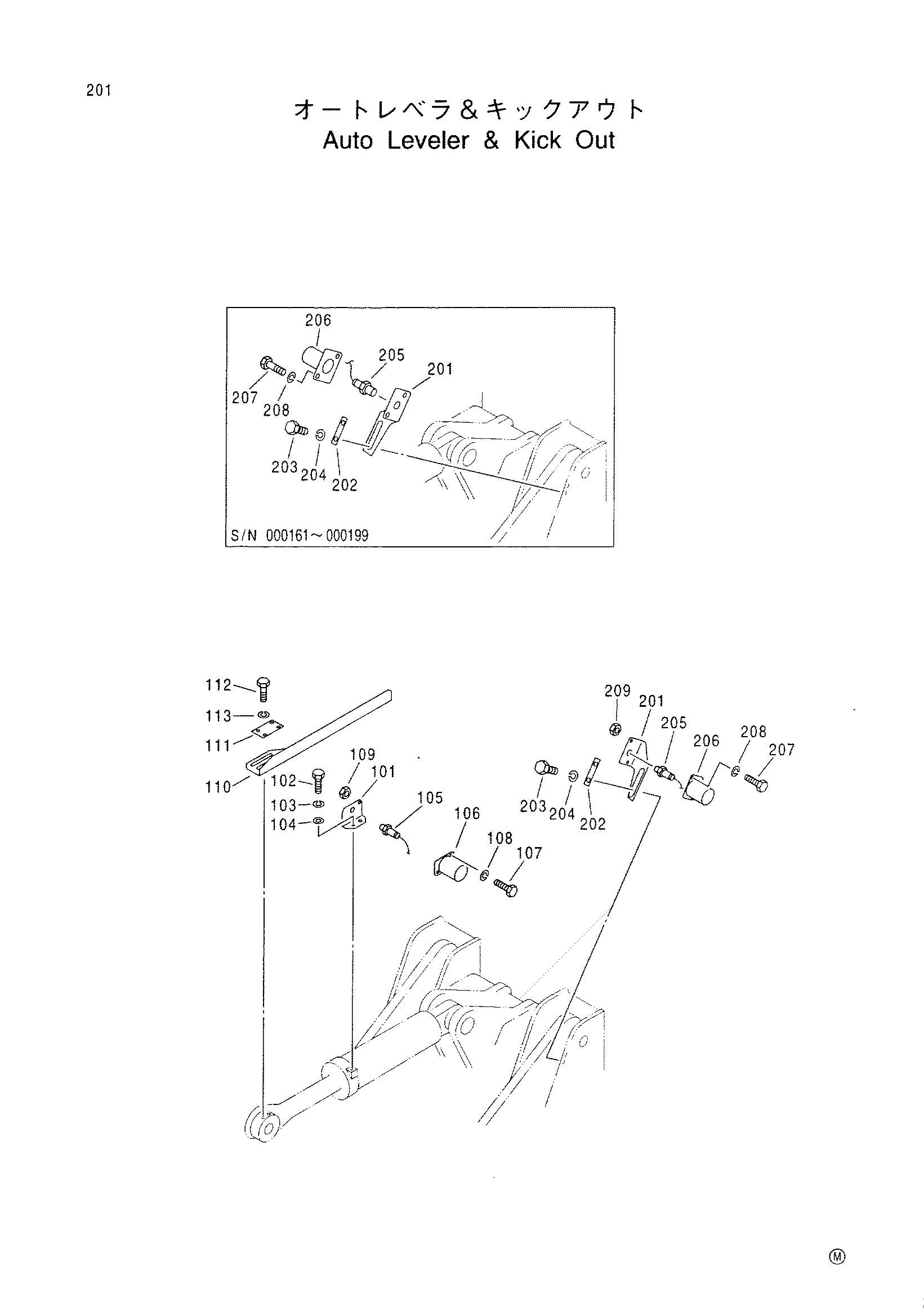

Заводская схема «Автоматический левелер и кикк выпуск» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 101 | 3052699 | Кронштейн | 1 |
| 102 | J431025 | Болт | 2 |
| 103 | A589910 | Пружинная шайба | 2 |
| 104 | A590110 | Плоская шайба | 2 |
| 105 | 1015548 | Выключатель | 1 |
| 106 | 3052960 | Крышка | 1 |
| 107 | J430820 | Болт | 2 |
| 108 | A590908 | Пружинная шайба | 2 |
| 109 | J950008 | Гайка | 2 |
| 110 | 3052667 | Шток | 1 |
| 111 | 3052700 | Пластина | 1 |
| 112 | J431235 | Болт | 4 |
| 113 | A589912 | Пружинная шайба | 4 |
| 201 | 2030671 | Кронштейн | 1 |
| 201 | 2036063 | Кронштейн | 1 |
| 201 | 2030671 | Кронштейн | 1 |
| 202 | 3052714 | Пластина | 1 |
| 203 | J431230 | Болт | 2 |
| 204 | A589912 | Пружинная шайба | 2 |
| 205 | 1015548 | Выключатель | 1 |
| 206 | 3052960 | Крышка | 1 |
| 207 | J430820 | Болт | 2 |
| 208 | A590908 | Пружинная шайба | 2 |
| 209 | J950008 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
