Каталог запчастей HITACHI
Измеритель панель — HITACHI LX200

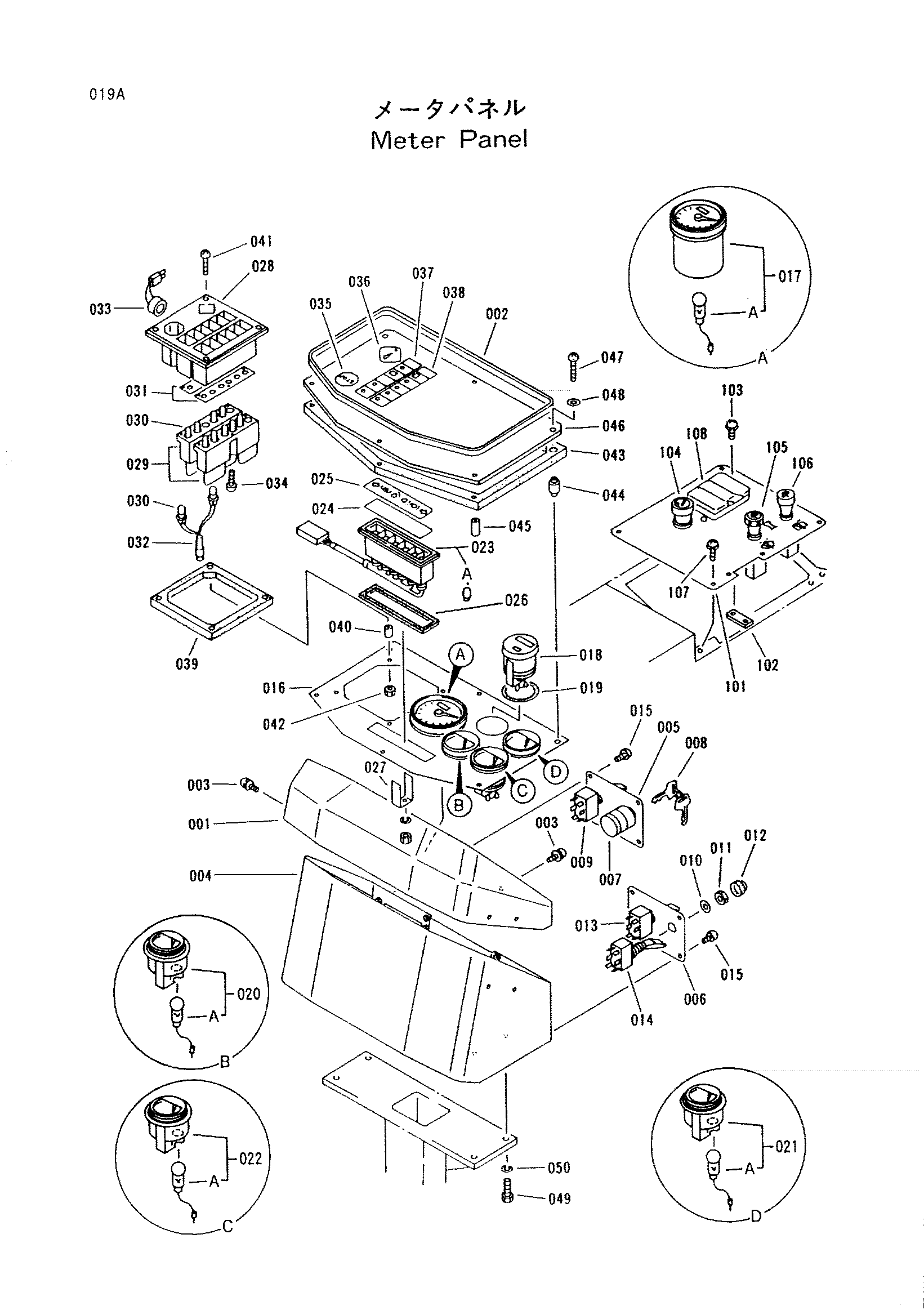

Заводская схема «Измеритель панель» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1016342 | Крышка | 1 |
| 002 | 3063141 | Резиновая прокладка | 1 |
| 003 | 3063142 | Винт | 6 |
| 004 | 1016345 | Короб измеритель | 1 |
| 005 | 3062602 | Панель выключатель | 1 |
| 006 | 3062601 | Панель выключатель | 1 |
| 007 | 4237504 | Замок зажигания | 1 |
| 008 | 4187758 | Шпонка | 1 |
| 009 | 2034582 | Выключатель | 1 |
| 010 | 3063385 | Шайба | 3 |
| 011 | 3063388 | Гайка | 3 |
| 012 | 3063395 | Колпачок | 3 |
| 013 | 1018434 | Выключатель | 1 |
| 014 | 1018433 | Выключатель | 1 |
| 015 | 3052901 | Винт | 8 |
| 016 | 3062597 | Панель измеритель | 1 |
| 017 | 1016660 | Измеритель скорость | 1 |
| 017A | 4236850 | Лампа | 1 |
| 018 | 4236803 | Измеритель хоур | 1 |
| 019 | 3062556 | Манжета | 1 |
| 020 | 2034408 | Указатель оил-темп. | 1 |
| 020A | 4236850 | Лампа | 1 |
| 021 | 4274102 | Указатель | 1 |
| 021A | 4236850 | Лампа | 1 |
| 022 | 4236835 | Указатель | 1 |
| 022A | 4236850 | Лампа | 1 |
| 023 | 1018430 | Фонарь пилотный | 1 |
| 023A | 4265233 | Фонарь | 6 |
| 024 | 3062550 | Пластина | 1 |
| 025 | 3062552 | Лавел | 1 |
| 026 | 3062551 | Манжета | 1 |
| 027 | 3062530 | Кронштейн | 1 |
| 028 | 9089816 | Монитор панель | 1 |
| 029 | 9089815 | Диоде-логик | 2 |
| 030 | 4265233 | Фонарь | 11 |
| 031 | 3041632 | Прокладка | 2 |
| 032 | 2030891 | Жгут проводов | 1 |
| 033 | 3041631 | Сигнализация | 1 |
| 034 | 3062529 | Винт | 6 |
| 035 | 4306059 | Информационная табличка | 1 |
| 036 | 4306058 | Информационная табличка | 1 |
| 037 | 3062664 | Табличка | 1 |
| 038 | 3062663 | Табличка | 1 |
| 039 | 3062660 | Манжета | 1 |
| 040 | 3062659 | Проставка | 4 |
| 041 | M430420 | Винт | 4 |
| 042 | M500403 | Гайка | 4 |
| 043 | 2030978 | Манжета | 1 |
| 044 | 3062655 | Проставка | 2 |
| 045 | 3062653 | Проставка | 4 |
| 046 | 2032105 замена: 0001990 | Крышка | 1 |
| 046 | 0001990 | Крышка | 1 |
| 047 | M430430 | Винт | 6 |
| 048 | A590104 | Плоская шайба | 6 |
| 049 | J430820 | Болт | 4 |
| 050 | A590908 | Пружинная шайба | 4 |
| 101 | 2034565 | Панель измеритель | 1 |
| 102 | 3063397 | Пластина | 2 |
| 103 | 3052901 | Винт | 4 |
| 104 | 2033777 | Лигхтер | 1 |
| 105 | 2034563 | Выключатель | 1 |
| 106 | 2034562 замена: 2036042 | Выключатель | 1 |
| 106 | 2036042 | Выключатель | 1 |
| 107 | 3052947 | Винт | 4 |
| 108 | 1018493 | Асхтрай | 1 |
| 201 | 1018494 | Измеритель скорость | 1 |
| 201A | 4236850 | Лампа | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
