Пилотные гидролинии (3PL, 3L) — HITACHI LX200

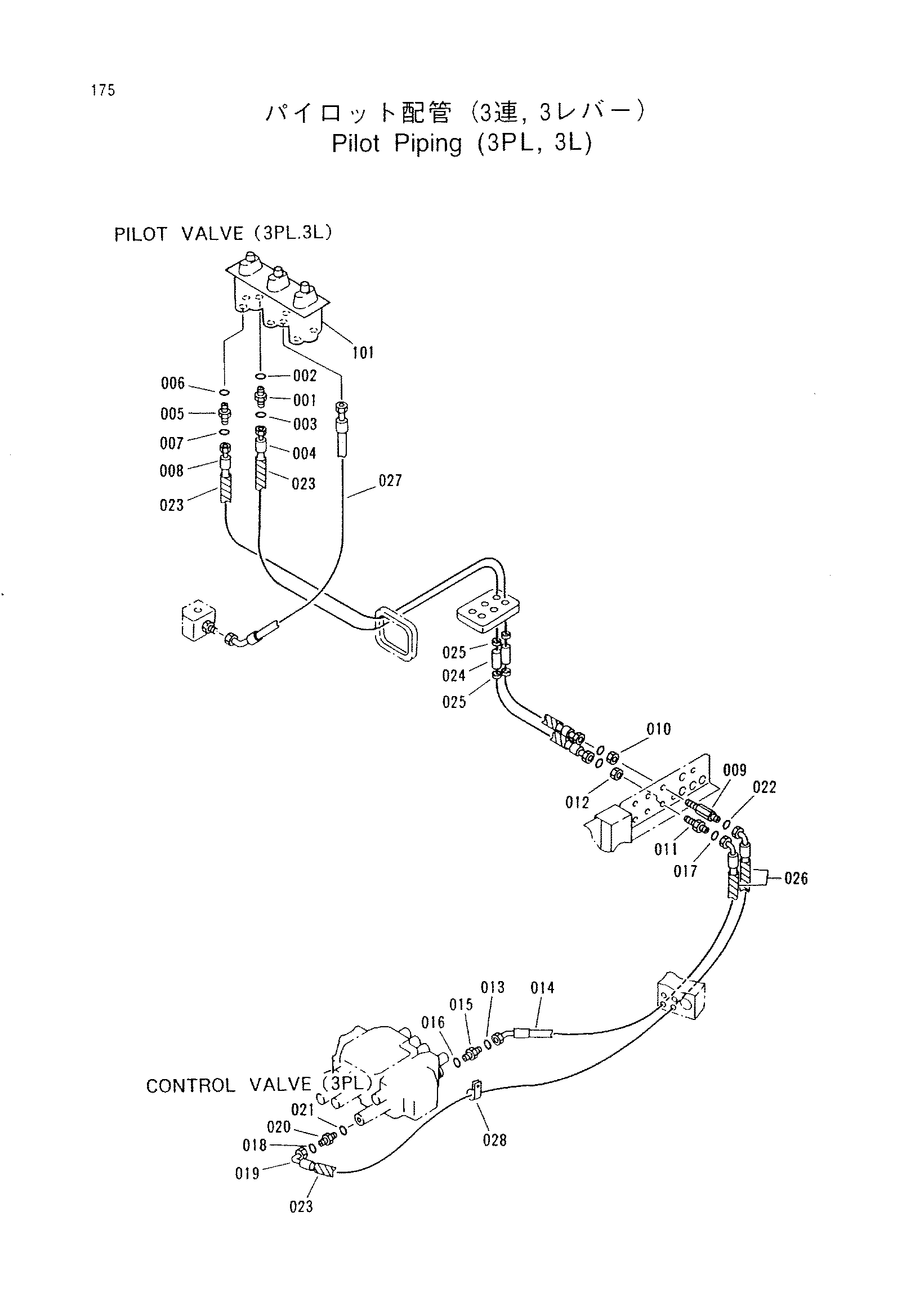

Заводская схема «Пилотные гидролинии (3PL, 3L)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 3052610 | Адаптер | 1 |
| 002 | 957366 | Уплотнительное кольцо | 1 |
| 003 | 4138928 | Уплотнительное кольцо | 1 |
| 004 | 3053066 | Шланг | 1 |
| 005 | 3052610 | Адаптер | 1 |
| 006 | 957366 | Уплотнительное кольцо | 1 |
| 007 | 4138928 | Уплотнительное кольцо | 1 |
| 008 | 3053066 | Шланг | 1 |
| 009 | 3054259 | Адаптер | 1 |
| 010 | 3052689 | Гайка | 1 |
| 011 | 3052606 | Адаптер | 1 |
| 012 | 3052689 | Гайка | 1 |
| 013 | 4138928 | Уплотнительное кольцо | 1 |
| 014 | 3053668 | Шланг | 1 |
| 015 | 4267502 | Адаптер | 1 |
| 016 | 4509180 | Уплотнительное кольцо | 1 |
| 017 | 4138928 | Уплотнительное кольцо | 1 |
| 018 | 4138928 | Уплотнительное кольцо | 1 |
| 019 | 3053667 | Шланг | 1 |
| 020 | 4267502 | Адаптер | 1 |
| 021 | 4509180 | Уплотнительное кольцо | 1 |
| 022 | 4138928 | Уплотнительное кольцо | 1 |
| 023 | 4308403 | Защитный кожух | 2 |
| 024 | 4264079 | Шланг | 2 |
| 025 | 4288072 | Ленточный зажим | 4 |
| 026 | 4308407 | Защитный кожух | 2 |
| 027 | 3062771 | Шланг | 1 |
| 028 | 3053135 | Хомут | 1 |
| 101 | 2034191 | Пилотный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
