Топливный система — HITACHI LX200

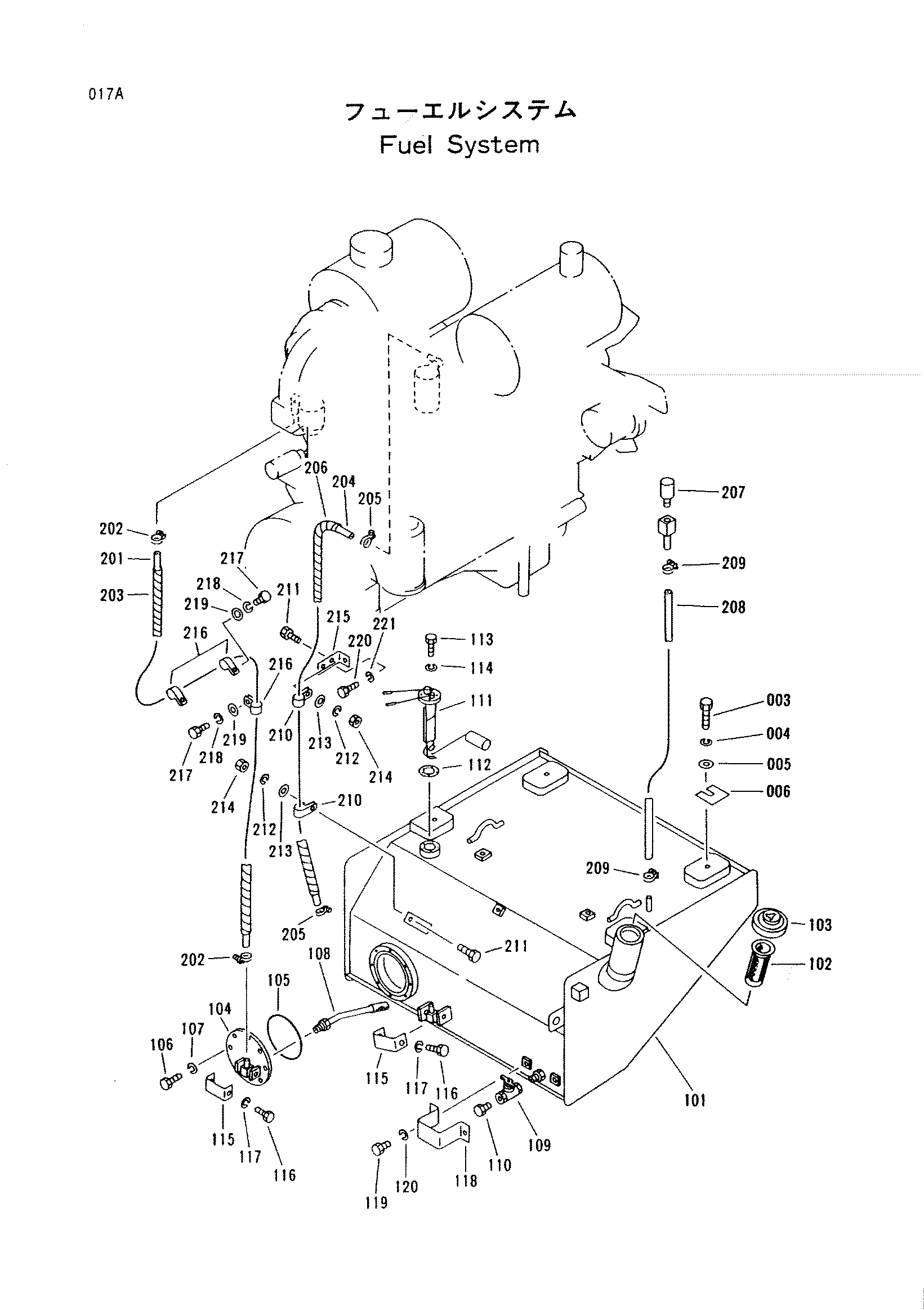

Заводская схема «Топливный система» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 101 | 1018459 | Топливный бак | 1 |
| 102 | 4121496 | Фильтр | 1 |
| 103 | 4188409 | Колпачок | 1 |
| 104 | 3053014 | Фланец | 1 |
| 105 | A810160 | Уплотнительное кольцо | 1 |
| 106 | J431020 | Болт | 8 |
| 107 | A589910 | Пружинная шайба | 8 |
| 108 | 3053015 | Сетчатый фильтр | 1 |
| 109 | 4233358 | Кокк дренажный | 1 |
| 110 | 4233219 | Пробка | 1 |
| 111 | 2034425 | Сендер топливный | 1 |
| 112 | 2030827 | Манжета | 1 |
| 113 | J430412 | Болт | 5 |
| 114 | A590904 | Пружинная шайба | 5 |
| 115 | 3052671 | Крышка | 2 |
| 116 | J431020 | Болт | 4 |
| 117 | A589910 | Пружинная шайба | 4 |
| 118 | 3062652 | Крышка | 1 |
| 119 | J431016 | Болт | 2 |
| 120 | A589910 | Пружинная шайба | 2 |
| 201 | 3062666 | Топливный шланг | 1 |
| 202 | 4235205 | Хомут шланга | 2 |
| 203 | 4308410 | Защитный кожух | 1 |
| 204 | 3062665 | Топливный шланг | 1 |
| 205 | 4235205 | Хомут шланга | 2 |
| 206 | 4308408 | Защитный кожух | 1 |
| 207 | 3053929 | Сапун | 1 |
| 208 | 4308391 | Шланг | 1 |
| 209 | 4235205 | Хомут шланга | 2 |
| 210 | 3053135 | Хомут | 2 |
| 211 | J431020 | Болт | 2 |
| 212 | A589910 | Пружинная шайба | 2 |
| 213 | A590110 | Плоская шайба | 2 |
| 214 | J950010 | Гайка | 2 |
| 215 | 3052617 | Кронштейн | 1 |
| 216 | 3053135 | Хомут | 3 |
| 217 | J431016 | Болт | 3 |
| 218 | A589910 | Пружинная шайба | 3 |
| 219 | A590110 | Плоская шайба | 3 |
| 220 | J431016 | Болт | 1 |
| 221 | A589910 | Пружинная шайба | 1 |
| 003 | J432045 | Болт | 4 |
| 004 | A589920 | Пружинная шайба | 4 |
| 005 | A590120 | Плоская шайба | 4 |
| 006 | 3049826 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
