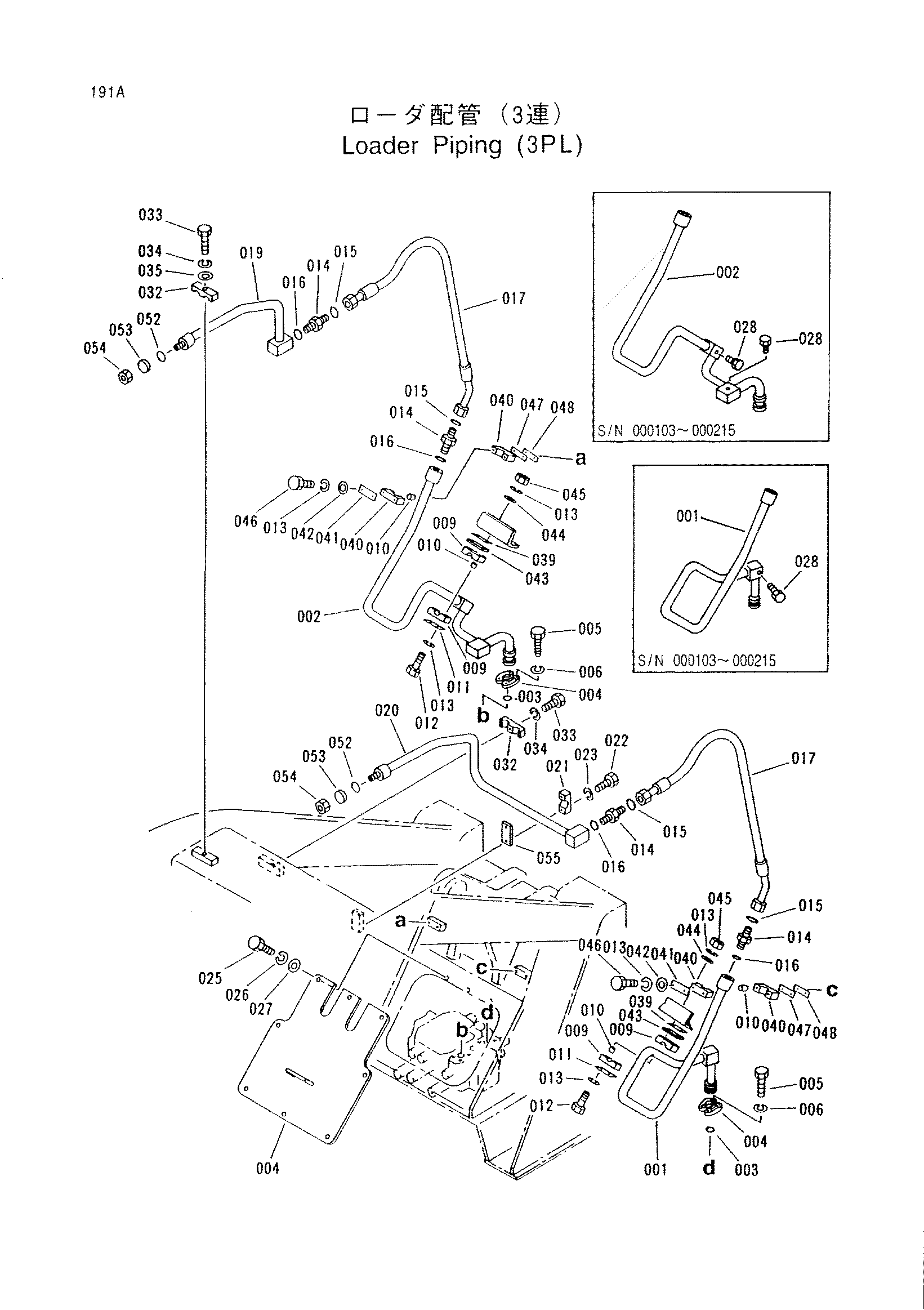

Погрузчик трубопроводы (3PL) — HITACHI LX200

Заводская схема «Погрузчик трубопроводы (3PL)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	2030653 замена: 2038207	Трубка	1
001	2038207	Трубка	1
002	2031236 замена: 2038208	Трубка	1
002	2038208	Трубка	1
003	4237256	Уплотнительное кольцо	2
004	3052677	Разъёмный фланец	4
005	J541030	Болт	8
006	A589910	Пружинная шайба	8
009	3054144	Резиновая прокладка	4
010	3052772	Трубка	8
011	3054143 замена: X4246	Пластина	2
011	X4246	Стопорная пластина	2
012	J431200	Болт	8
013	A589912	Пружинная шайба	8
014	4267498 замена: 4189535	Адаптер	4
014	4189535	Адаптер	4
015	4506429	Уплотнительное кольцо	4
016	4187328	Уплотнительное кольцо	4
017	3053669	Шланг	2
019	2031234	Трубка	1
020	2031235	Трубка	1
021	3052769	Хомут	4
022	J431265	Болт	2
023	A589912	Пружинная шайба	2
024	2030722	Крышка	1
025	J431225	Болт	8
026	A589912	Пружинная шайба	8
027	A590112	Плоская шайба	8
028	4234083	Пробка	3
032	3054142	Хомут	2
033	J431265	Болт	2
034	A589912	Пружинная шайба	2
035	A590112	Плоская шайба	2
039	3055343	Регулировочная шайба	2
040	3054144	Резиновая прокладка	4
041	3054143 замена: X4246	Пластина	2
041	X4246	Стопорная пластина	2
042	A590112	Плоская шайба	4
043	3054143 замена: X4246	Пластина	2
043	X4246	Стопорная пластина	2
044	A590112	Плоская шайба	4
045	J950012	Гайка	4
046	J431285	Болт	4
047	3054143 замена: X4246	Пластина	4
047	X4246	Стопорная пластина	4
048	3055343	Регулировочная шайба	4
052	4187328	Уплотнительное кольцо	2
053	3057250	Пластина	2
054	3057249	Гайка	2
055	3062800	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
