Тормоз трубопроводы (4) — HITACHI LX200

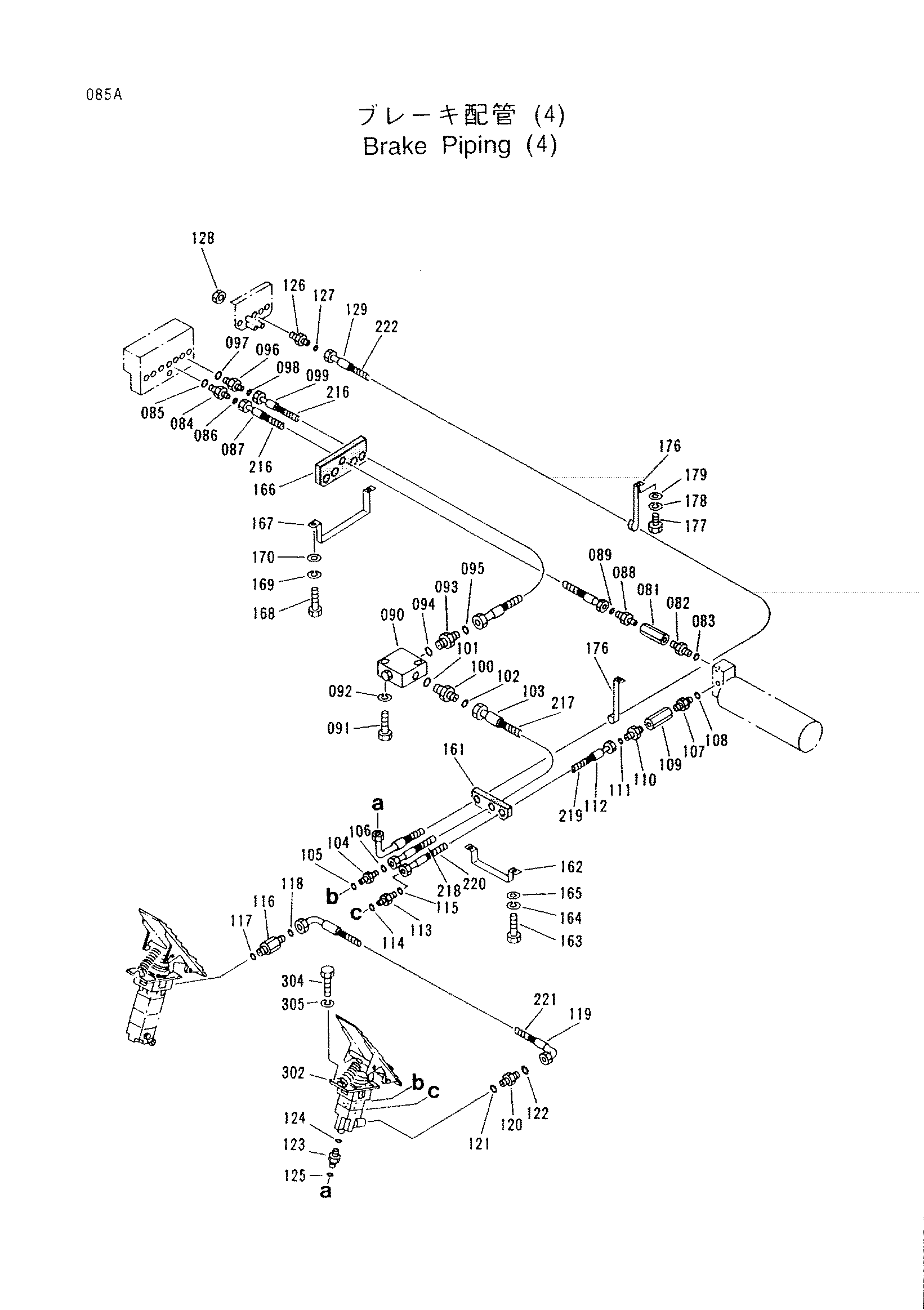

Заводская схема «Тормоз трубопроводы (4)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 081 | 4265358 замена: 2035719 | Клапан | 1 |
| 081 | 2035719 | Обратный клапан | 1 |
| 082 | 3052733 | Адаптер | 1 |
| 083 | 957366 | Уплотнительное кольцо | 1 |
| 084 | 4267506 | Адаптер | 1 |
| 085 | 957366 | Уплотнительное кольцо | 1 |
| 086 | 4154235 | Уплотнительное кольцо | 1 |
| 087 | 3053043 | Шланг | 1 |
| 088 | 4267508 | Адаптер | 1 |
| 089 | 4154235 | Уплотнительное кольцо | 1 |
| 090 | 4265477 | Блок | 1 |
| 091 | J430845 | Болт | 2 |
| 092 | A590908 | Пружинная шайба | 2 |
| 093 | 4267502 | Адаптер | 1 |
| 094 | 4509180 | Уплотнительное кольцо | 1 |
| 095 | 4138928 | Уплотнительное кольцо | 1 |
| 096 | 4267502 | Адаптер | 1 |
| 097 | 4509180 | Уплотнительное кольцо | 1 |
| 098 | 4138928 | Уплотнительное кольцо | 1 |
| 099 | 3053042 | Шланг | 1 |
| 100 | 3052691 | Адаптер | 1 |
| 101 | R26448R | Уплотнительное кольцо | 1 |
| 102 | 4154235 | Уплотнительное кольцо | 1 |
| 103 | 3053051 | Шланг | 1 |
| 104 | 4267506 | Адаптер | 1 |
| 105 | 957366 | Уплотнительное кольцо | 1 |
| 106 | 4154235 | Уплотнительное кольцо | 1 |
| 107 | 3052733 | Адаптер | 1 |
| 108 | 957366 | Уплотнительное кольцо | 1 |
| 109 | 4265358 замена: 2035719 | Клапан | 1 |
| 109 | 2035719 | Обратный клапан | 1 |
| 110 | 4267508 | Адаптер | 1 |
| 111 | 4154235 | Уплотнительное кольцо | 1 |
| 112 | 3053047 | Шланг | 1 |
| 113 | 3052732 | Адаптер | 1 |
| 114 | 4510185 | Уплотнительное кольцо | 1 |
| 115 | 4154235 | Уплотнительное кольцо | 1 |
| 116 | 3052740 | Адаптер | 1 |
| 117 | 4510185 | Уплотнительное кольцо | 1 |
| 118 | 4154235 | Уплотнительное кольцо | 1 |
| 119 | 3053103 | Шланг | 1 |
| 120 | 3052691 | Адаптер | 1 |
| 121 | R26448R | Уплотнительное кольцо | 1 |
| 122 | 4154235 | Уплотнительное кольцо | 1 |
| 123 | 3052732 | Адаптер | 1 |
| 124 | 4510185 | Уплотнительное кольцо | 1 |
| 125 | 4154235 | Уплотнительное кольцо | 1 |
| 126 | 3052739 | Адаптер | 1 |
| 127 | 4154235 | Уплотнительное кольцо | 1 |
| 128 | 4267505 | Гайка | 1 |
| 129 | 3053039 | Шланг | 1 |
| 161 | 3052738 | Резиновая прокладка | 1 |
| 162 | 3052737 | Хомут | 1 |
| 163 | J430816 | Болт | 1 |
| 164 | A590908 | Пружинная шайба | 1 |
| 165 | A590108 | Плоская шайба | 1 |
| 166 | 3052752 | Резиновая прокладка | 1 |
| 167 | 3052751 | Хомут | 1 |
| 168 | J430816 | Болт | 2 |
| 169 | A590908 | Пружинная шайба | 2 |
| 170 | A590108 | Плоская шайба | 2 |
| 176 | 3052736 | Хомут | 2 |
| 177 | J430812 | Болт | 2 |
| 178 | A590908 | Пружинная шайба | 2 |
| 179 | A590108 | Плоская шайба | 2 |
| 216 | 4308400 | Защитный кожух | 1 |
| 217 | 4308398 | Защитный кожух | 1 |
| 218 | 4308400 | Защитный кожух | 1 |
| 219 | 4308398 | Защитный кожух | 1 |
| 220 | 4308397 | Защитный кожух | 1 |
| 221 | 4308398 | Защитный кожух | 1 |
| 222 | 4308402 | Защитный кожух | 1 |
| 302 | 2034438 | Тормозной клапан | 1 |
| 304 | J430825 | Болт | 4 |
| 305 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
