Двигатель капот (2) — HITACHI LX200

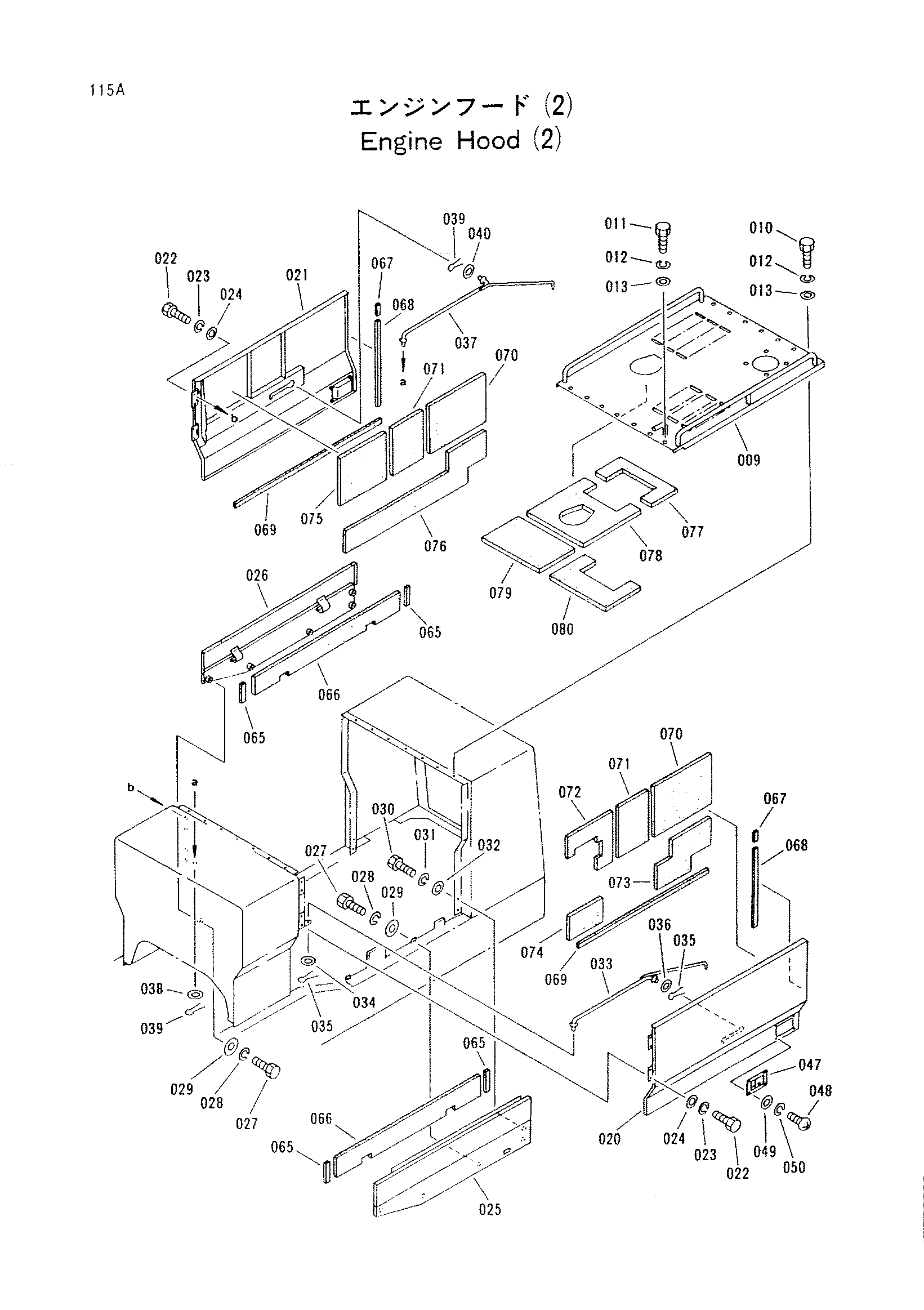

Заводская схема «Двигатель капот (2)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 009 | 2034403 | Капот | 1 |
| 010 | J431235 | Болт | 13 |
| 011 | J431255 | Болт | 1 |
| 012 | A589912 | Пружинная шайба | 14 |
| 013 | 4237301 | Шайба | 14 |
| 020 | 1018441 | Крышка боковой | 1 |
| 021 | 1018436 | Крышка боковой | 1 |
| 022 | J441230 | Болт | 8 |
| 023 | A589912 | Пружинная шайба | 8 |
| 024 | 3052660 | Шайба | 8 |
| 025 | 2034398 | Крышка боковой | 1 |
| 026 | 2034399 | Крышка боковой | 1 |
| 027 | J431025 | Болт | 6 |
| 028 | A589910 | Пружинная шайба | 6 |
| 029 | 4233312 | Шайба | 6 |
| 030 | J431025 | Болт | 4 |
| 031 | A589910 | Пружинная шайба | 4 |
| 032 | 4237301 | Шайба | 4 |
| 033 | 3062702 | Стойка | 1 |
| 034 | A590112 | Плоская шайба | 1 |
| 035 | A763032 | Шплинт | 2 |
| 036 | 4233434 | Шайба | 1 |
| 037 | 3062703 | Стойка | 1 |
| 038 | A590112 | Плоская шайба | 1 |
| 039 | A763032 | Шплинт | 2 |
| 040 | 4233434 | Шайба | 1 |
| 047 | 1015584 | Замок | 2 |
| 048 | M430816 | Винт | 8 |
| 049 | A590108 | Плоская шайба | 8 |
| 050 | A590908 | Пружинная шайба | 8 |
| 065 | 3052998 | Резиновая прокладка | 4 |
| 066 | 3062717 | Изолятор | 2 |
| 067 | 3054134 | Резиновая прокладка | 2 |
| 068 | 3052999 | Резиновая прокладка | 2 |
| 069 | 3062718 | Резиновая прокладка | 2 |
| 070 | 3062719 | Изолятор | 2 |
| 071 | 3053005 | Изолятор | 2 |
| 072 | 3062720 | Изолятор | 1 |
| 073 | 3062721 | Изолятор | 1 |
| 074 | 3062722 | Изолятор | 1 |
| 075 | 3062723 | Изолятор | 1 |
| 076 | 3062724 | Изолятор | 1 |
| 077 | 3062725 | Изолятор | 1 |
| 078 | 3062726 | Изолятор | 1 |
| 079 | 3062727 | Изолятор | 1 |
| 080 | 3062728 | Изолятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
