Муфта группа (2) — HITACHI LX200

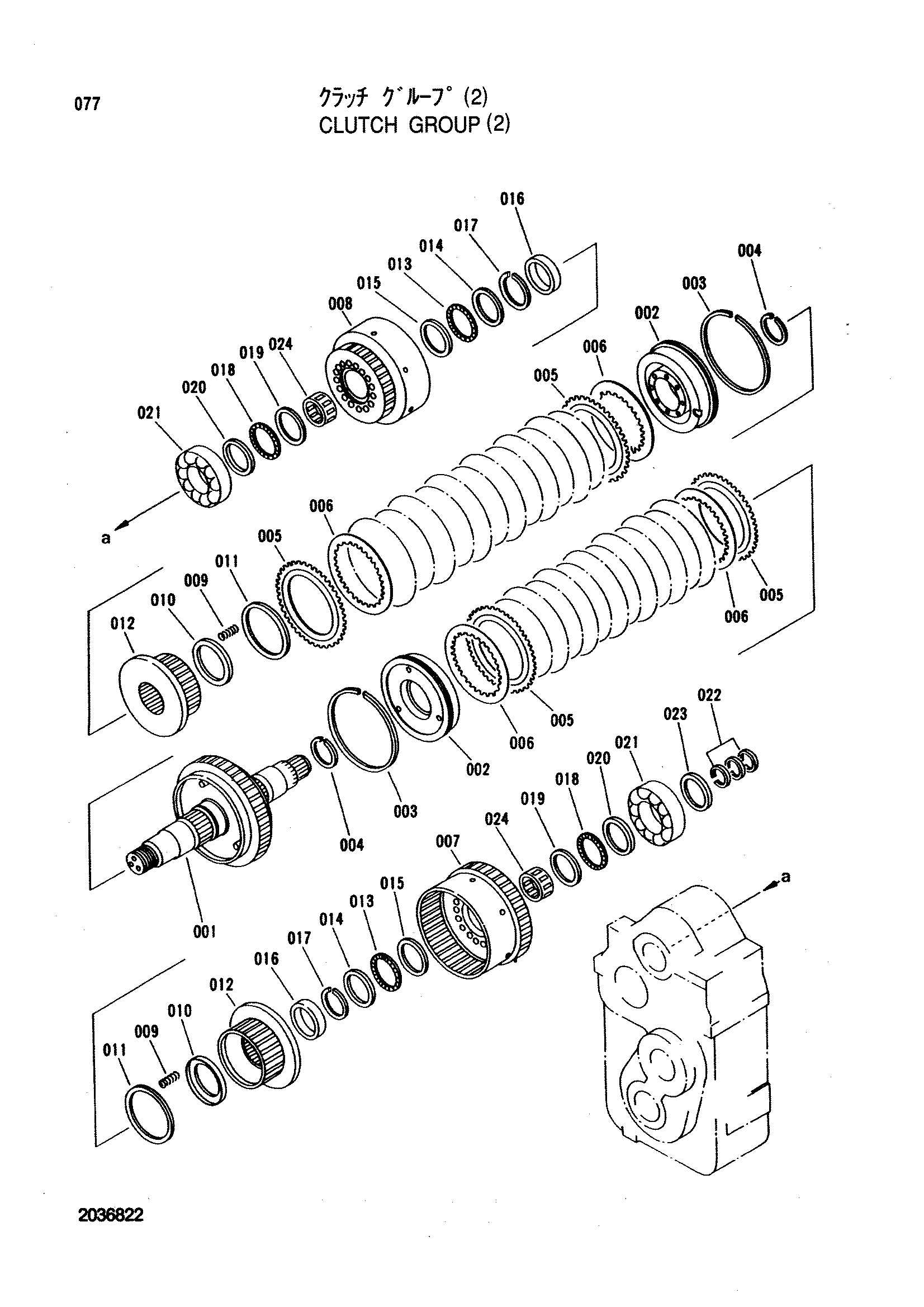

Заводская схема «Муфта группа (2)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2036822 | Муфта группа (2) | 1 | |
| 001 | 3073369 | Вал муфта | 1 |
| 002 | 3062732 | Поршень | 2 |
| 003 | 3053330 | Уплотнение кольцо | 2 |
| 004 | 3053331 | Уплотнение кольцо | 2 |
| 005 | 3052906 | Пластина | 16 |
| 006 | 3052904 | Пластина | 16 |
| 007 | 3073363 | Шестерня | 1 |
| 008 | 3073364 | Шестерня | 2 |
| 009 | 3053303 | Пружина | 36 |
| 010 | 3053270 | Держатель пружина | 2 |
| 011 | 3053296 | Кольцо | 2 |
| 012 | 3062767 | HUB | 2 |
| 013 | 3053340 | Подшипник. упорный | 2 |
| 014 | 3073365 | Упорная шайба | 2 |
| 015 | 3053338 | Упорная шайба | 2 |
| 016 | 3073366 | Шайба | 2 |
| 017 | 3073367 | Кольцо | 2 |
| 018 | 3053340 | Подшипник. упорный | 2 |
| 019 | 3053338 | Упорная шайба | 2 |
| 020 | 3053272 | Упорная шайба | 2 |
| 021 | 4265297 | Подшипник | 2 |
| 022 | 3053293 | Уплотнение кольцо | 3 |
| 023 | 4328928 | Регулировочная шайба | 1 |
| 024 | 3073368 | Игольчатый подшипник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
