Орбитрол — HITACHI LX200

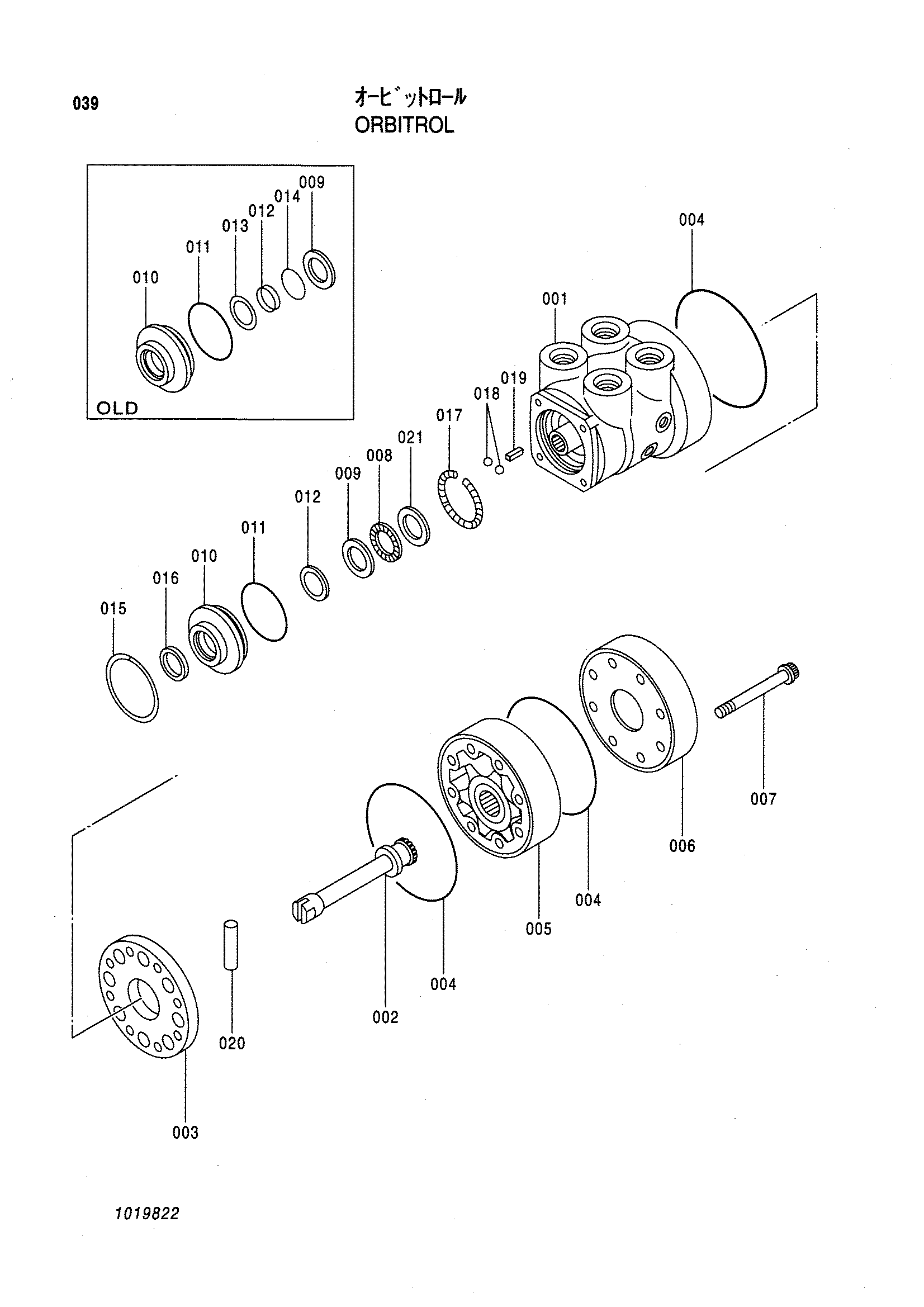

Заводская схема «Орбитрол» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1019822 | Орбитрол | 1 | |
| 001 | 2036504 | Управление | 1 |
| 002 | 4265460 | Привод | 1 |
| 003 | 4265461 | Пластина | 1 |
| 004 | 4267548 | Уплотнительное кольцо | 3 |
| 005 | 4265462 | Ротор | 1 |
| 006 | 4265463 | Колпачок | 1 |
| 007 | 4267549 | Винт | 7 |
| 008 | 4234065 | Неедле | 1 |
| 009 | 4234064 | Подшипник | 1 |
| 010 | 2036502 | Фиксатор | 1 |
| 011 | 4267550 | Уплотнительное кольцо | 1 |
| 012 | 0341108 | Уплотнение | 1 |
| 012 | 0469906 | Уплотнение | 1 |
| 013 | 0341109 | Опорное кольцо | 1 |
| 014 | 0341110 | Уплотнительное кольцо | 1 |
| 015 | 4265465 | Кольцо | 1 |
| 016 | 4234068 | Пылезащитное уплотнение | 1 |
| 017 | 2036500 | Пружина | 1 |
| 018 | 2036499 | Шарик | 2 |
| 019 | 2036503 | Шпонка | 1 |
| 020 | 2036498 | Палец | 1 |
| 021 | 2036501 | Раке тхруст-брг. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
