Центральный палец — HITACHI LX200

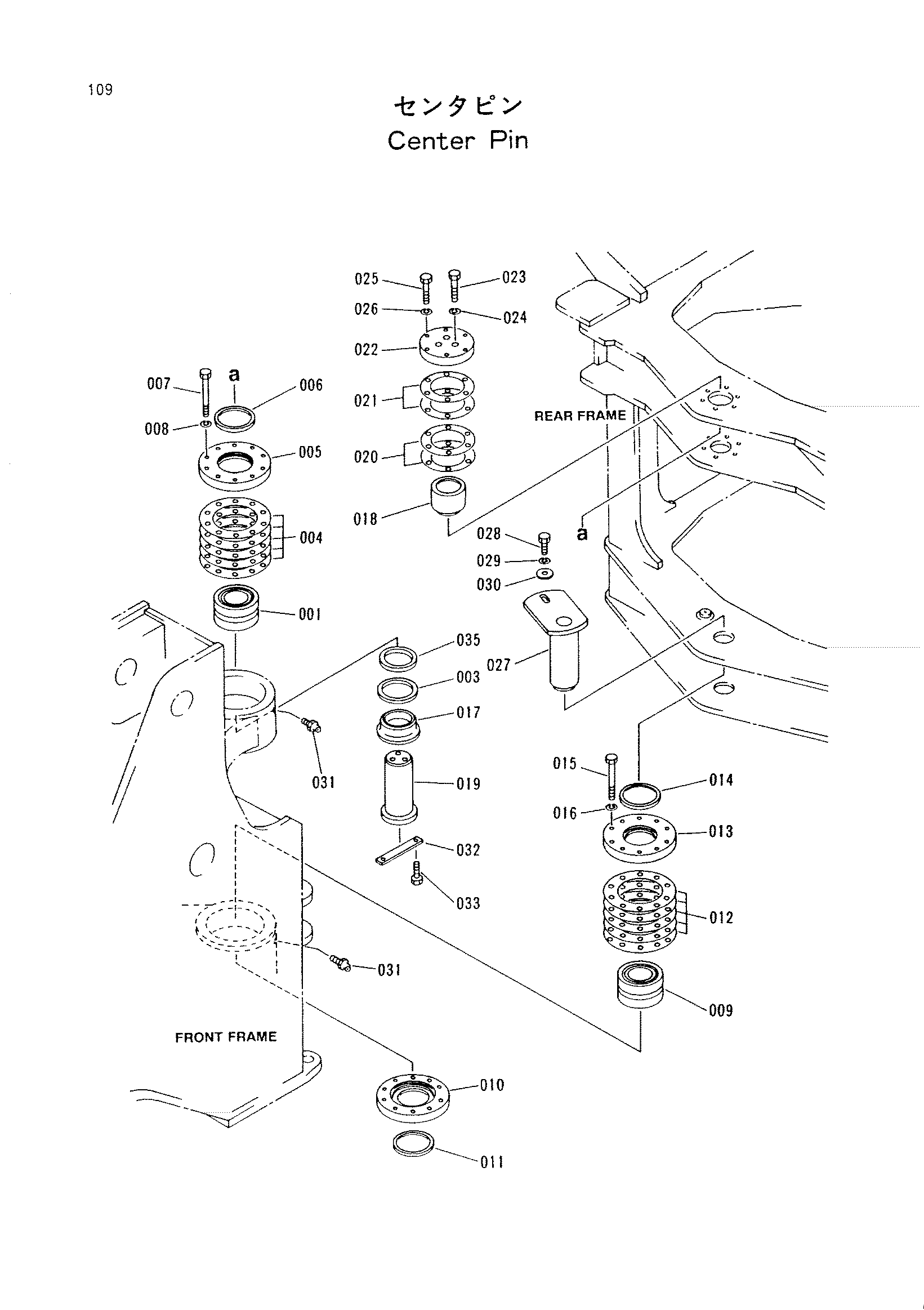

Заводская схема «Центральный палец» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 2030780 | Подшипник | 1 |
| 003 | 4265500 | Уплотнение | 1 |
| 004 | 3049840 | Регулировочная шайба | 5 |
| 005 | 3052864 | Крышка | 1 |
| 006 | 4265500 | Уплотнение | 1 |
| 007 | J431240 | Болт | 10 |
| 008 | A589912 | Пружинная шайба | 10 |
| 009 | 2030780 | Подшипник | 1 |
| 010 | 3049839 | Крышка | 1 |
| 011 | 4263946 | Масляное уплотнение | 1 |
| 012 | 3049840 | Регулировочная шайба | 5 |
| 013 | 3052863 | Крышка | 1 |
| 014 | 4263946 | Масляное уплотнение | 1 |
| 015 | J431202 | Болт | 10 |
| 016 | A589912 | Пружинная шайба | 10 |
| 017 | 3060003 | Коллор | 1 |
| 018 | 3060004 | Коллор | 1 |
| 019 | 3060007 | Палец | 1 |
| 020 | 3049837 | Регулировочная шайба 1.0 | 2 |
| 021 | 3049836 | Регулировочная шайба 0.2 | 2 |
| 022 | 3060005 | Пластина | 1 |
| 023 | J441685 | Болт | 4 |
| 024 | 4234093 | Шайба | 4 |
| 025 | 4293251 | Болт | 6 |
| 026 | A589912 | Пружинная шайба | 6 |
| 027 | 3062023 | Палец | 1 |
| 028 | J431630 | Болт | 1 |
| 029 | A589916 | Пружинная шайба | 1 |
| 030 | 3052786 | Шайба | 1 |
| 031 | J75581 | Пресс-маслёнка | 2 |
| 032 | 3060006 | Пластина | 1 |
| 033 | J431020 | Болт | 2 |
| 035 | 3054135 | Кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
