Радиатор — HITACHI LX200

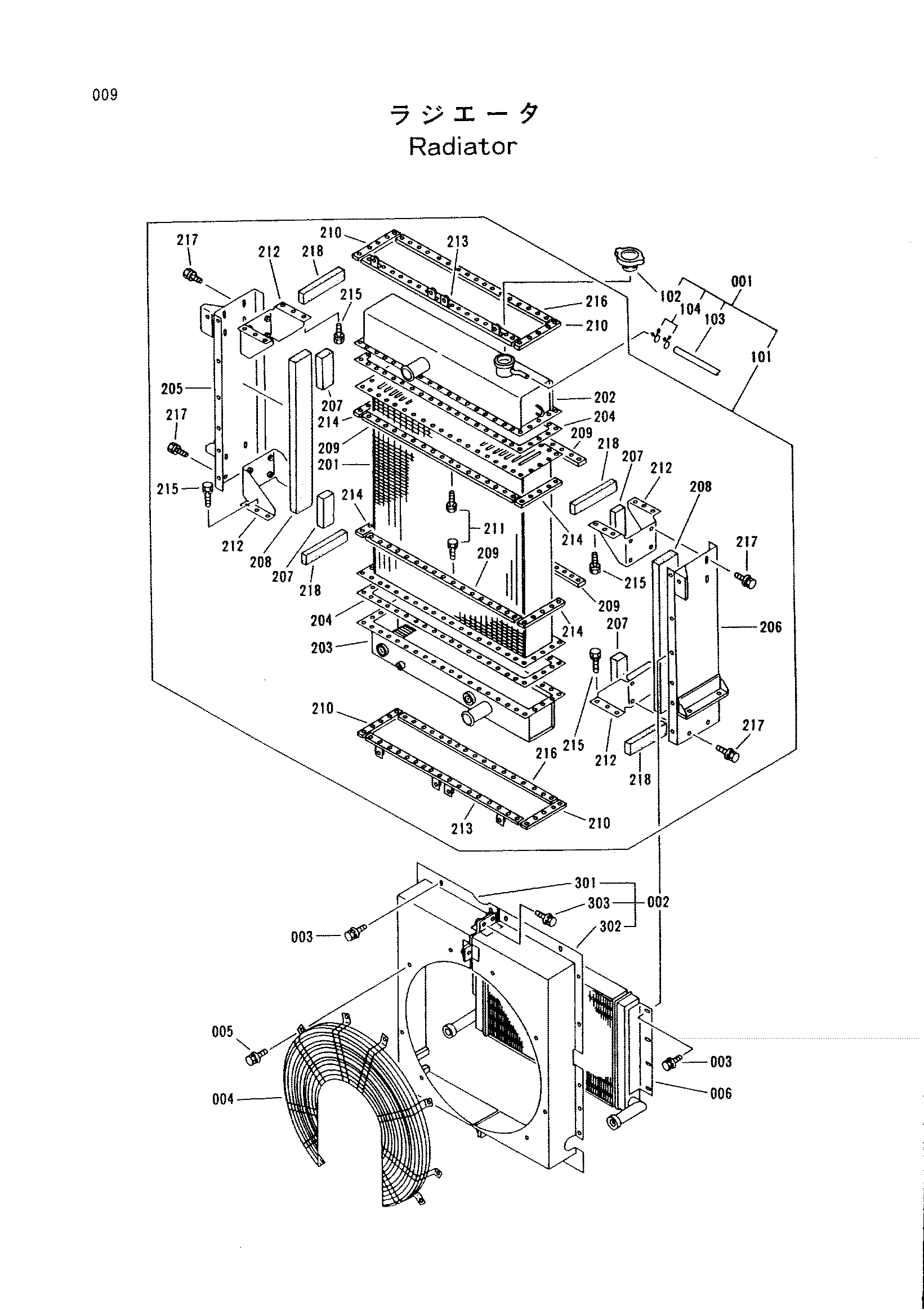

Заводская схема «Радиатор» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001422 | Радиатор | 1 | |
| 001 | 0001424 | Радиатор дополнительный в сборе | 1 |
| 101 | 0001425 | Коре в сборе | 1 |
| 201 | 1018482 | Коре | 1 |
| 202 | 1018481 | Бак верхний | 1 |
| 203 | 1018484 | Бак нижний | 1 |
| 204 | 2034460 | Прокладка | 2 |
| 205 | 1018485 | Опора | 1 |
| 206 | 1018480 | Опора | 1 |
| 207 | 3062896 | Манжета | 4 |
| 208 | 3062897 | Манжета | 2 |
| 209 | 3062898 | Пластина | 4 |
| 210 | 3062911 | Пластина | 4 |
| 211 | 3062892 | Болт | 64 |
| 212 | 2034458 | RIB | 4 |
| 213 | 2034459 | Пластина | 2 |
| 214 | 3062910 | Пластина | 4 |
| 215 | 3062893 | Болт | 24 |
| 216 | 3062899 | Пластина | 2 |
| 217 | 3062890 | Болт | 16 |
| 218 | 3062900 | Манжета | 4 |
| 102 | 4231888 | Колпачок | 1 |
| 103 | 3062912 | Шланг | 1 |
| 104 | 4267424 | Зажим | 2 |
| 002 | 1018486 | Кожух | 1 |
| 301 | 0001426 | Кожух | 1 |
| 302 | 0001423 | Кожух | 1 |
| 303 | 3062894 | Болт | 5 |
| 003 | 3062891 | Болт | 20 |
| 004 | 1018487 | Защитный кожух | 1 |
| 005 | 3062894 | Болт | 8 |
| 006 | 1018483 | Радиатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
