Проводка (2) — HITACHI LX200

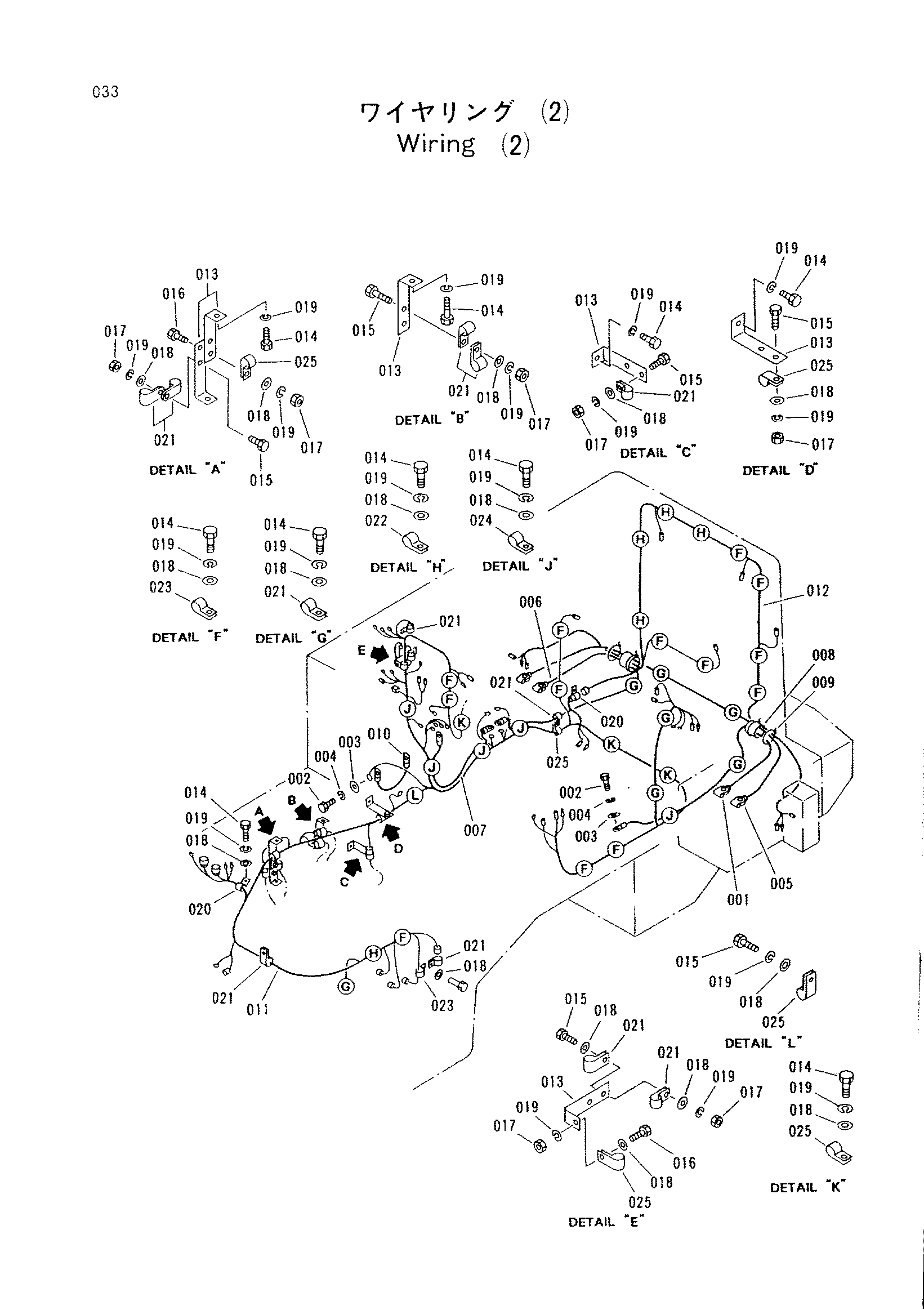

Заводская схема «Проводка (2)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 3053061 | Трос | 1 |
| 002 | J431025 | Болт | 2 |
| 003 | A590110 | Плоская шайба | 2 |
| 004 | A589910 | Пружинная шайба | 2 |
| 005 | 3053071 | Трос | 1 |
| 006 | 3062923 | Трос | 1 |
| 007 | 3062922 | Трос | 1 |
| 008 | 4234112 | Виниловый шланг | 2 |
| 009 | 4121859 | Ленточный зажим | 4 |
| 010 | 3053068 | Трос | 1 |
| 011 | 1018489 | Жгут проводов | 1 |
| 012 | 3062916 | Жгут проводов | 1 |
| 013 | 3052617 | Кронштейн | 6 |
| 014 | J431016 | Болт | 34 |
| 015 | J431020 | Болт | 8 |
| 016 | J431025 | Болт | 2 |
| 017 | J950010 | Гайка | 8 |
| 018 | A590110 | Плоская шайба | 42 |
| 019 | A589910 | Пружинная шайба | 51 |
| 020 | 4236970 | Хомут | 2 |
| 021 | 3053135 | Хомут | 18 |
| 022 | 4234008 | Хомут | 5 |
| 023 | 4234027 | Хомут | 13 |
| 024 | 4234026 | Хомут | 4 |
| 025 | 4233961 | Хомут | 9 |
| 026 | 4234008 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
