Пилотные гидролинии (3PL, M/L) — HITACHI LX200

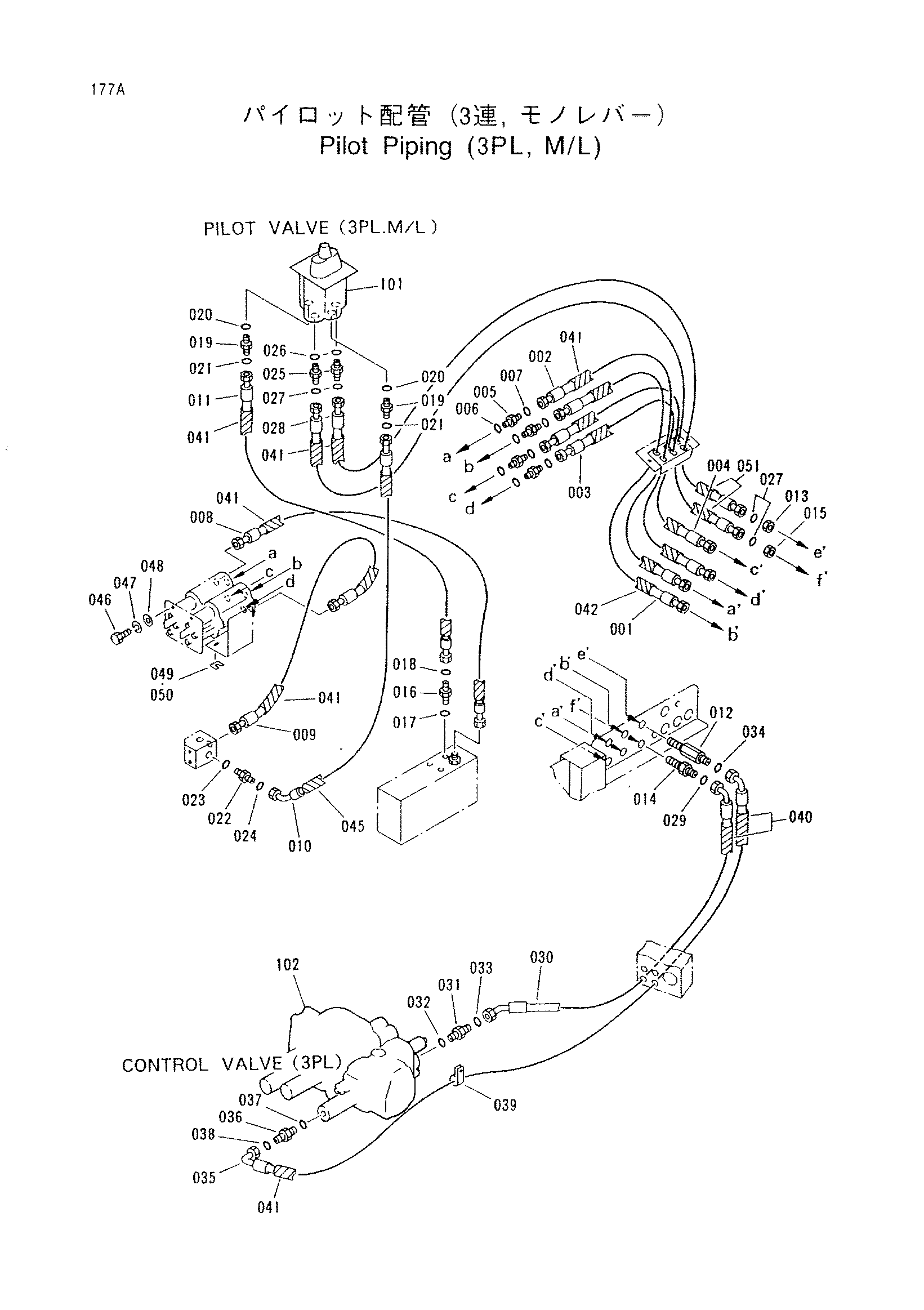

Заводская схема «Пилотные гидролинии (3PL, M/L)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 3053115 | Шланг | 1 |
| 002 | 3053123 | Шланг | 1 |
| 003 | 3053116 | Шланг | 1 |
| 004 | 3053124 | Шланг | 1 |
| 005 | 3052610 | Адаптер | 4 |
| 006 | 957366 | Уплотнительное кольцо | 4 |
| 007 | 4138928 | Уплотнительное кольцо | 4 |
| 008 | 3053126 | Шланг | 1 |
| 009 | 3062772 | Шланг | 1 |
| 010 | 3062823 | Шланг | 1 |
| 011 | 3062824 | Шланг | 1 |
| 012 | 3054259 | Адаптер | 1 |
| 013 | 3052689 | Гайка | 1 |
| 014 | 3052606 | Адаптер | 1 |
| 015 | 3052689 | Гайка | 1 |
| 016 | 4267502 | Адаптер | 1 |
| 017 | 4509180 | Уплотнительное кольцо | 1 |
| 018 | 4138928 | Уплотнительное кольцо | 1 |
| 019 | 3052610 | Адаптер | 2 |
| 020 | 957366 | Уплотнительное кольцо | 2 |
| 021 | 4138928 | Уплотнительное кольцо | 2 |
| 022 | 4267502 | Адаптер | 1 |
| 023 | 4509180 | Уплотнительное кольцо | 1 |
| 024 | 4138928 | Уплотнительное кольцо | 1 |
| 025 | 3052610 | Адаптер | 2 |
| 026 | 957366 | Уплотнительное кольцо | 2 |
| 027 | 4138928 | Уплотнительное кольцо | 4 |
| 028 | 3053066 | Шланг | 2 |
| 029 | 4138928 | Уплотнительное кольцо | 1 |
| 030 | 3053668 | Шланг | 1 |
| 031 | 4267502 | Адаптер | 1 |
| 032 | 4509180 | Уплотнительное кольцо | 1 |
| 033 | 4138928 | Уплотнительное кольцо | 1 |
| 034 | 4138928 | Уплотнительное кольцо | 1 |
| 035 | 3053667 | Шланг | 1 |
| 036 | 4267502 | Адаптер | 1 |
| 037 | 4509180 | Уплотнительное кольцо | 1 |
| 038 | 4138928 | Уплотнительное кольцо | 1 |
| 039 | 3053135 | Хомут | 1 |
| 040 | 4308407 | Защитный кожух | 2 |
| 041 | 4308403 | Защитный кожух | 9 |
| 042 | 4308397 | Защитный кожух | 4 |
| 043 | 4288072 | Ленточный зажим | 4 |
| 044 | 4264079 | Шланг | 2 |
| 045 | 4308399 | Защитный кожух | 1 |
| 046 | J430816 | Болт | 5 |
| 047 | A590908 | Пружинная шайба | 5 |
| 048 | A590108 | Плоская шайба | 5 |
| 049 | 3056057 | Регулировочная шайба 1.0 | 1 |
| 050 | 3056060 | Регулировочная шайба 0.5 | 1 |
| 051 | 4308405 | Защитный кожух | 2 |
| 101 | 4272050 замена: 1020988 | Пилотный клапан | 1 |
| 101 | 1020988 | Пилотный клапан | 1 |
| 102 | 1018464 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
