Дополнительный топливный фильтр — HITACHI LX200

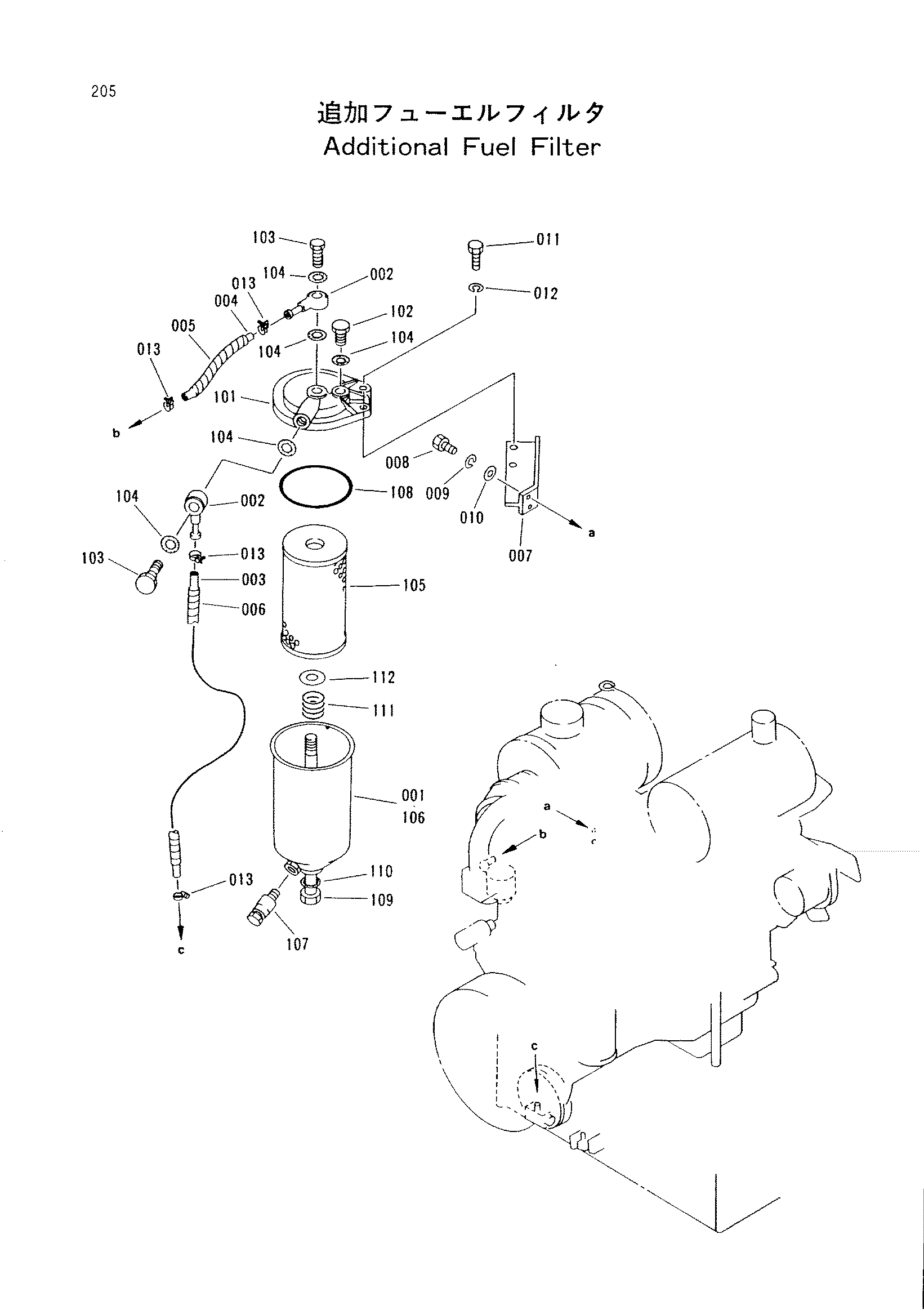

Заводская схема «Дополнительный топливный фильтр» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 2034439 | Фильтр в сборе | 1 |
| 101 | 4309749 | Крышка | 1 |
| 102 | 4309748 | Пробка | 1 |
| 103 | 4309747 | Разъём | 2 |
| 104 | 4309746 | Манжета | 5 |
| 105 | 4309745 | Элемент | 1 |
| 106 | 4309744 | Корпус | 1 |
| 107 | 4309743 | Кокк дренажный | 1 |
| 108 | 4309742 | Манжета | 1 |
| 109 | 4309741 | Болт центральный | 1 |
| 110 | 4309740 | Манжета | 1 |
| 111 | 4309739 | Пружина | 1 |
| 112 | 4309738 | Фиксатор | 1 |
| 002 | 3062557 | Разъём | 2 |
| 003 | 3063140 | Топливный шланг | 1 |
| 004 | 3063139 | Топливный шланг | 1 |
| 005 | 4308399 | Защитный кожух | 1 |
| 006 | 4308409 | Защитный кожух | 1 |
| 007 | 3062558 | Кронштейн | 1 |
| 008 | J431016 | Болт | 2 |
| 009 | A589910 | Пружинная шайба | 2 |
| 010 | A590110 | Плоская шайба | 2 |
| 011 | J431035 | Болт | 2 |
| 012 | A589910 | Пружинная шайба | 2 |
| 013 | 4235205 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
