Крутящий момент преобразователь трубопроводы — HITACHI LX200

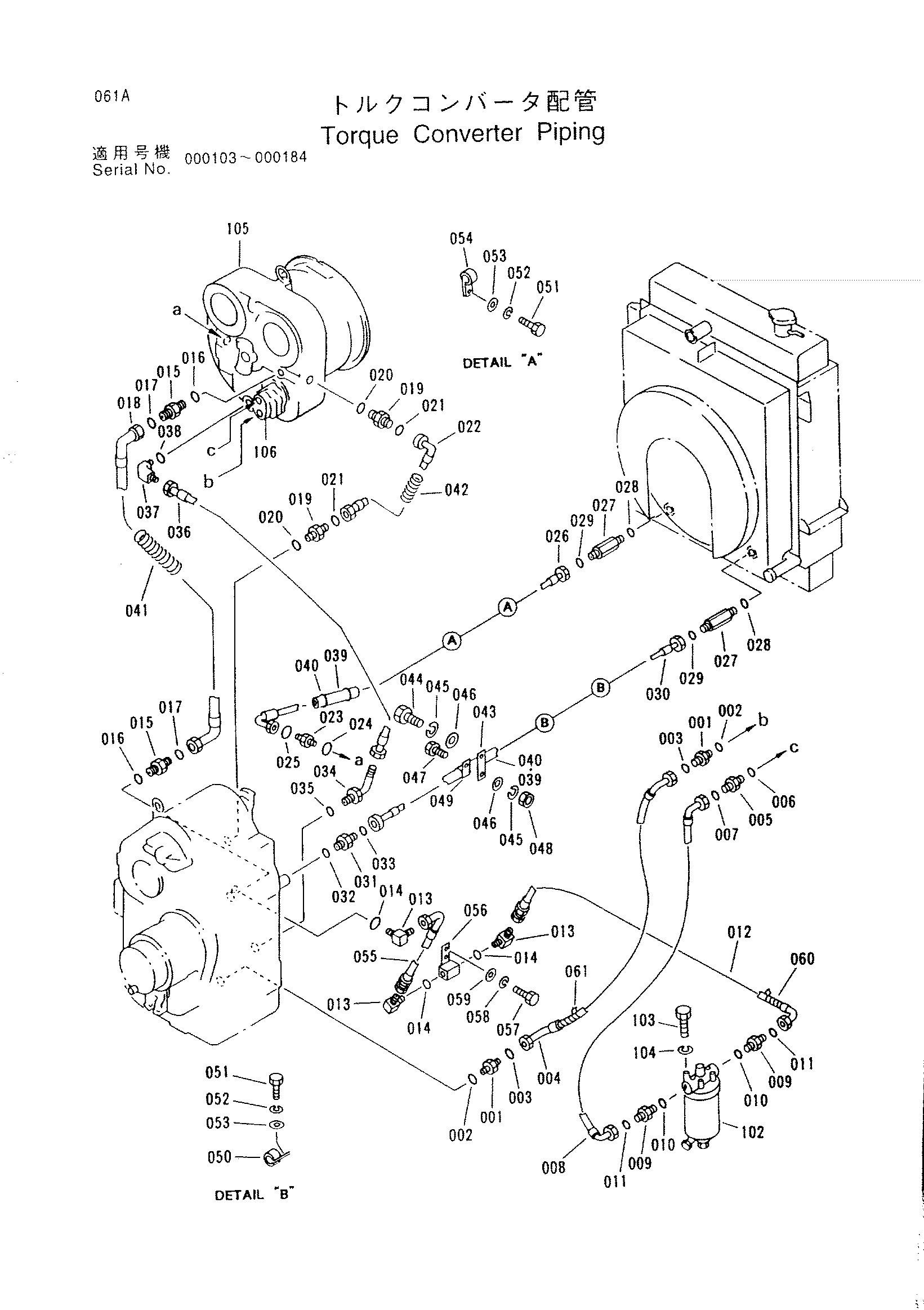

Заводская схема «Крутящий момент преобразователь трубопроводы» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4267610 | Адаптер | 2 |
| 002 | 962191 | Уплотнительное кольцо | 2 |
| 003 | 4187329 | Уплотнительное кольцо | 2 |
| 004 | 3062591 | Шланг | 1 |
| 005 | 4267498 замена: 4189535 | Адаптер | 1 |
| 005 | 4189535 | Адаптер | 1 |
| 006 | 933277 | Уплотнительное кольцо | 1 |
| 007 | 4187328 | Уплотнительное кольцо | 1 |
| 008 | 3062590 | Шланг | 1 |
| 009 | 3052706 | Адаптер | 2 |
| 010 | 953611 | Уплотнительное кольцо | 2 |
| 011 | 4187328 | Уплотнительное кольцо | 2 |
| 012 | 3062626 | Шланг | 1 |
| 013 | 4270029 | Угловой штуцер | 3 |
| 014 | 933277 | Уплотнительное кольцо | 3 |
| 015 | 4267500 | Адаптер | 2 |
| 016 | 955656 | Уплотнительное кольцо | 2 |
| 017 | 4187308 | Уплотнительное кольцо | 2 |
| 018 | 3062570 | Шланг | 1 |
| 019 | 4267502 | Адаптер | 2 |
| 020 | 962567 | Уплотнительное кольцо | 2 |
| 021 | 4138928 | Уплотнительное кольцо | 2 |
| 022 | 3062568 | Шланг | 1 |
| 023 | 4267498 замена: 4189535 | Адаптер | 1 |
| 023 | 4189535 | Адаптер | 1 |
| 024 | 933277 | Уплотнительное кольцо | 1 |
| 025 | 4187328 | Уплотнительное кольцо | 1 |
| 026 | 3062565 | Шланг | 1 |
| 027 | 3052705 | Адаптер | 2 |
| 028 | 933277 | Уплотнительное кольцо | 2 |
| 029 | 4187328 | Уплотнительное кольцо | 2 |
| 030 | 3062572 | Шланг | 1 |
| 031 | 4267498 замена: 4189535 | Адаптер | 1 |
| 031 | 4189535 | Адаптер | 1 |
| 032 | 933277 | Уплотнительное кольцо | 1 |
| 033 | 4187328 | Уплотнительное кольцо | 1 |
| 034 | 2030838 | Угловой штуцер | 1 |
| 035 | 962191 | Уплотнительное кольцо | 1 |
| 036 | 4270034 | Шланг | 1 |
| 037 | 2030843 | Угловой штуцер | 1 |
| 038 | 962191 | Уплотнительное кольцо | 1 |
| 039 | 4264076 | Шланг | 2 |
| 040 | 4288072 | Ленточный зажим | 4 |
| 041 | 4308421 | Защитный кожух | 1 |
| 042 | 4308420 | Защитный кожух | 1 |
| 043 | 3052663 | Регулировочная шайба | 1 |
| 044 | J431016 | Болт | 1 |
| 045 | A589910 | Пружинная шайба | 2 |
| 046 | A590110 | Плоская шайба | 2 |
| 047 | J431025 | Болт | 1 |
| 048 | J950010 | Гайка | 1 |
| 049 | 3052970 | Хомут | 1 |
| 050 | 3052970 | Хомут | 2 |
| 051 | J431016 | Болт | 2 |
| 052 | A589910 | Пружинная шайба | 2 |
| 053 | A590110 | Плоская шайба | 2 |
| 054 | 3052970 | Хомут | 2 |
| 055 | 3062569 | Шланг | 1 |
| 061 | 4308423 | Защитный кожух | 1 |
| 102 | 1015604 | Линия фильтр | 1 |
| 103 | J431025 | Болт | 4 |
| 104 | A589910 | Пружинная шайба | 4 |
| 105 | 0001427 | Крутящий момент преобразователь | 1 |
| 106 | 1018488 | Шестерённый насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
