Тормоз трубопроводы (2) — HITACHI LX200

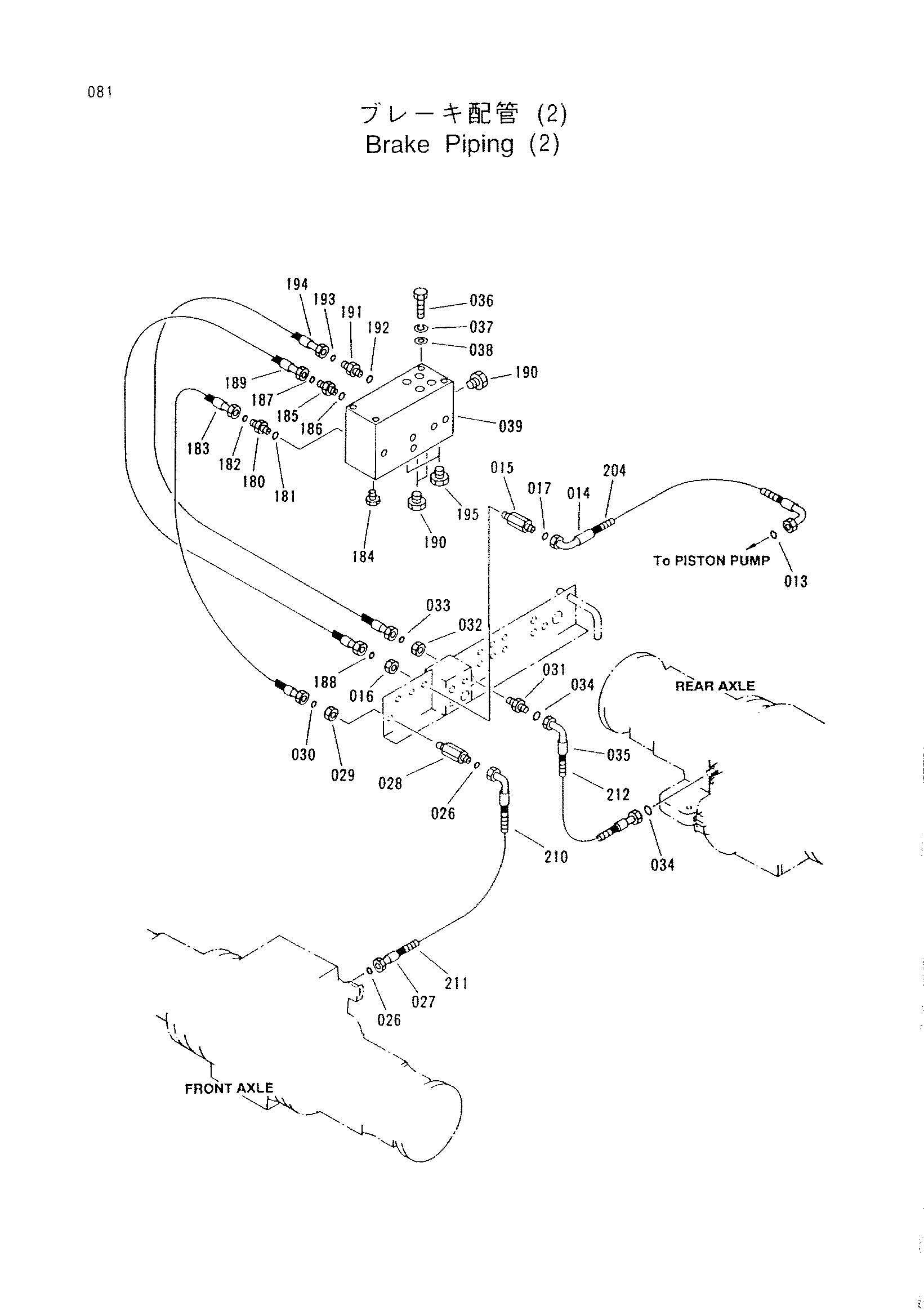

Заводская схема «Тормоз трубопроводы (2)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 013 | 4138928 | Уплотнительное кольцо | 1 |
| 014 | 3053037 | Шланг | 1 |
| 015 | 3052745 | Адаптер | 1 |
| 016 | 3052689 | Гайка | 1 |
| 017 | 4138928 | Уплотнительное кольцо | 1 |
| 026 | 4138928 | Уплотнительное кольцо | 2 |
| 027 | 3053105 | Шланг | 1 |
| 028 | 3052743 | Адаптер | 1 |
| 029 | 4267505 | Гайка | 1 |
| 030 | 4154235 | Уплотнительное кольцо | 1 |
| 031 | 3052748 | Адаптер | 1 |
| 032 | 4267505 | Гайка | 1 |
| 033 | 4154235 | Уплотнительное кольцо | 1 |
| 034 | 4138928 | Уплотнительное кольцо | 2 |
| 035 | 3053104 | Шланг | 1 |
| 036 | J551220 | Болт | 4 |
| 037 | A589912 | Пружинная шайба | 4 |
| 038 | A590112 | Плоская шайба | 4 |
| 039 | 2034436 | Блок | 1 |
| 180 | 4267506 | Адаптер | 1 |
| 181 | 957366 | Уплотнительное кольцо | 1 |
| 182 | 4154235 | Уплотнительное кольцо | 1 |
| 183 | 3053040 | Шланг | 1 |
| 184 | 3052675 | Пробка | 1 |
| 185 | 4267502 | Адаптер | 1 |
| 186 | 4509180 | Уплотнительное кольцо | 1 |
| 187 | 4138928 | Уплотнительное кольцо | 1 |
| 188 | 4138928 | Уплотнительное кольцо | 1 |
| 189 | 3053041 | Шланг | 1 |
| 190 | 4233219 | Пробка | 3 |
| 191 | 4267506 | Адаптер | 1 |
| 192 | 957366 | Уплотнительное кольцо | 1 |
| 193 | 4154235 | Уплотнительное кольцо | 1 |
| 194 | 3053040 | Шланг | 1 |
| 195 | 4234083 | Пробка | 2 |
| 204 | 4308413 | Защитный кожух | 1 |
| 210 | 4308412 | Защитный кожух | 1 |
| 211 | 4308412 | Защитный кожух | 1 |
| 212 | 4308415 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
