Погрузчик трубопроводы (2) — HITACHI LX200

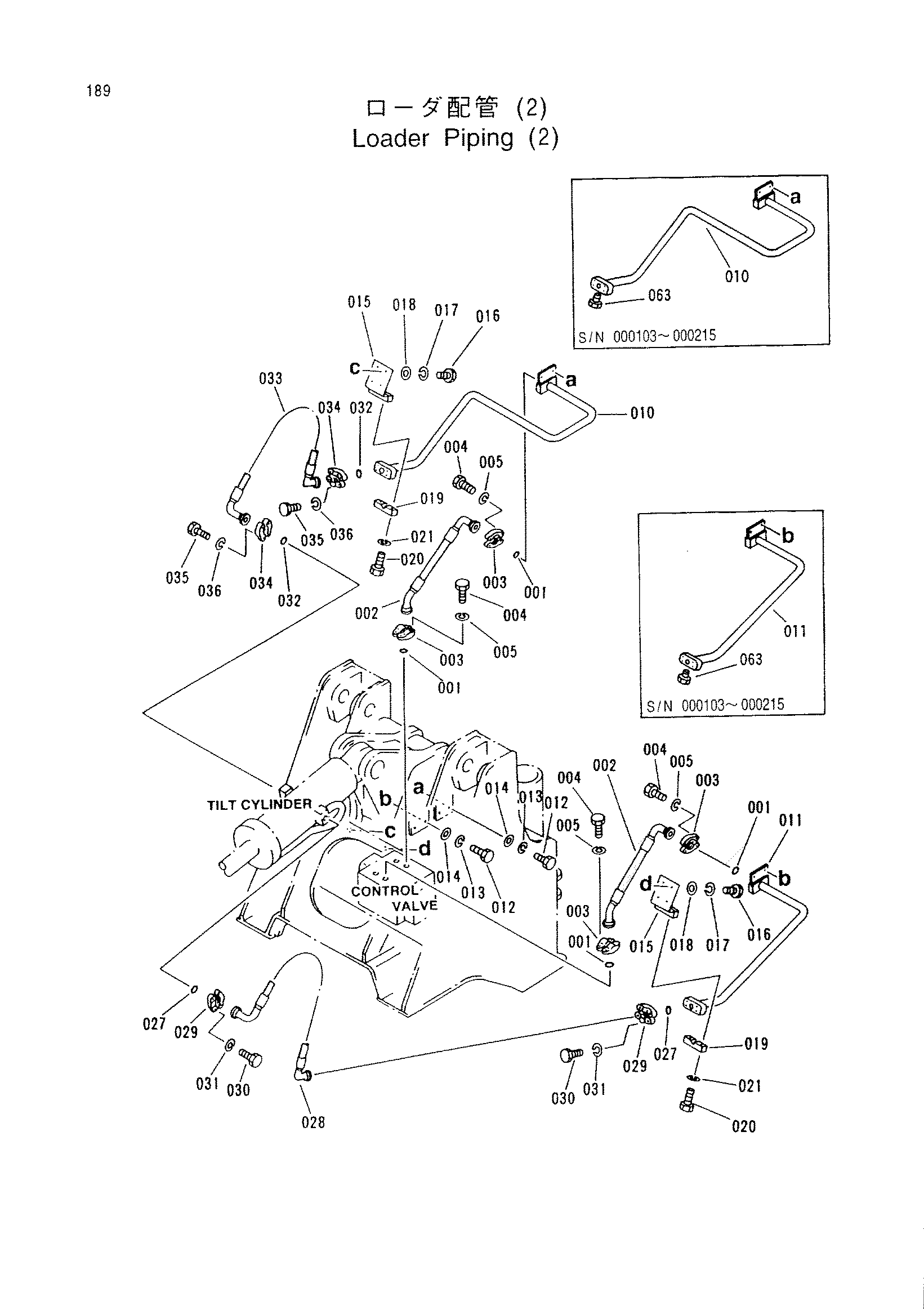

Заводская схема «Погрузчик трубопроводы (2)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4237256 | Уплотнительное кольцо | 4 |
| 002 | 3053074 | Шланг | 2 |
| 003 | 3052677 | Разъёмный фланец | 8 |
| 004 | J541035 | Болт | 16 |
| 005 | A589910 | Пружинная шайба | 16 |
| 010 | 2030716 замена: 2038205 | Трубка | 1 |
| 010 | 2038205 | Трубка | 1 |
| 011 | 2030715 замена: 2038206 | Трубка | 1 |
| 011 | 2038206 | Трубка | 1 |
| 012 | J431230 | Болт | 4 |
| 013 | A589912 | Пружинная шайба | 4 |
| 014 | A590112 | Плоская шайба | 4 |
| 015 | 3052965 | Кронштейн | 2 |
| 016 | J431230 замена: J431225 | Болт | 8 |
| 016 | J431225 | Болт | 8 |
| 017 | A589912 | Пружинная шайба | 8 |
| 018 | A590112 | Плоская шайба | 8 |
| 019 | 3052769 | Хомут | 2 |
| 020 | J431265 | Болт | 4 |
| 021 | A589912 | Пружинная шайба | 4 |
| 027 | 4237256 | Уплотнительное кольцо | 2 |
| 028 | 3052964 | Шланг | 1 |
| 029 | 3052677 | Разъёмный фланец | 4 |
| 030 | J541035 | Болт | 8 |
| 031 | A589910 | Пружинная шайба | 8 |
| 032 | 4237256 | Уплотнительное кольцо | 2 |
| 033 | 3052963 | Шланг | 1 |
| 034 | 3052677 | Разъёмный фланец | 4 |
| 035 | J541035 | Болт | 8 |
| 036 | A589910 | Пружинная шайба | 8 |
| 063 | 4234083 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
