Кондиционер (1) — HITACHI LX200

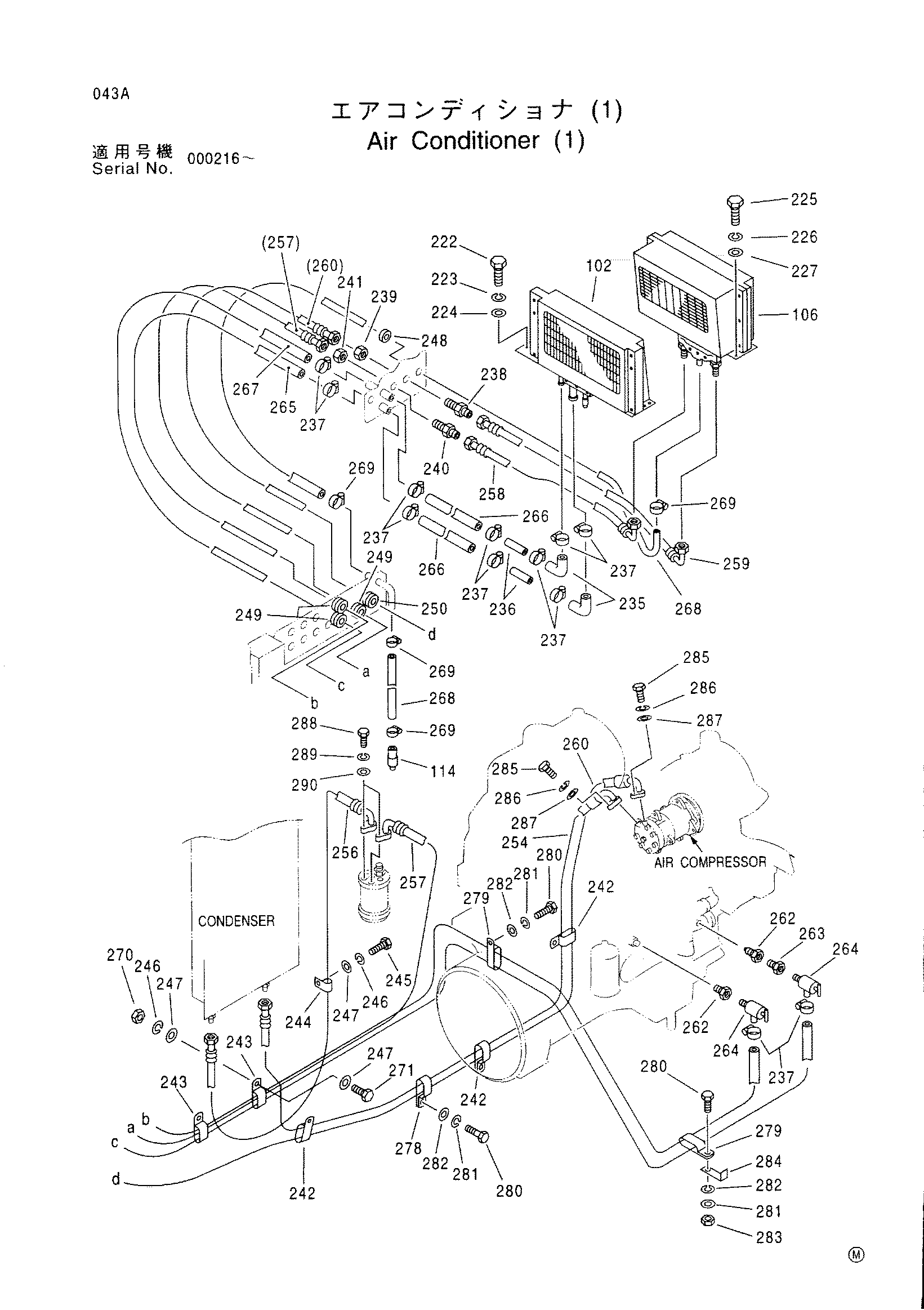

Заводская схема «Кондиционер (1)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 102 | 1015622 | Отопитель блок | 1 |
| 106 | 0001950 | Евапоратор | 1 |
| 114 | 3052908 | Шланг | 1 |
| 222 | J430820 | Болт | 4 |
| 223 | A590908 | Пружинная шайба | 4 |
| 224 | A590108 | Плоская шайба | 4 |
| 225 | J430820 | Болт | 4 |
| 226 | A590908 | Пружинная шайба | 4 |
| 227 | A590108 | Плоская шайба | 4 |
| 235 | 2030858 | Угловой штуцер | 2 |
| 236 | 3052871 | Соединение | 2 |
| 237 | 4264073 | Хомут шланга | 12 |
| 238 | 2037968 | Адаптер | 1 |
| 239 | 3072770 | Гайка | 1 |
| 240 | 2037969 | Адаптер | 1 |
| 241 | J952016 | Гайка | 1 |
| 242 | 3063361 | Хомут | 1 |
| 243 | 3052970 | Хомут | 2 |
| 244 | 4233961 | Хомут | 1 |
| 245 | J431016 | Болт | 1 |
| 246 | A589910 | Пружинная шайба | 3 |
| 247 | A590110 | Плоская шайба | 5 |
| 248 | 4207222 | Резиновая втулка | 1 |
| 249 | 4263941 | Резиновая втулка | 3 |
| 250 | 4146559 | Резиновая втулка | 1 |
| 254 | 2038147 | Шланг | 1 |
| 256 | 1021375 | Шланг | 1 |
| 257 | 1021376 | Шланг | 1 |
| 258 | 1021377 | Шланг | 1 |
| 259 | 1021373 | Шланг | 1 |
| 260 | 2038148 | Шланг | 1 |
| 262 | 3063396 | Втулка | 2 |
| 263 | 3063382 | Адаптер | 1 |
| 264 | 2030857 | Клапан | 2 |
| 265 | 4308425 | Водяной шланг | 1 |
| 266 | 3052867 | Водяной шланг | 2 |
| 267 | 4308425 | Водяной шланг | 1 |
| 268 | 4264080 | Шланг | 2 |
| 269 | 4234116 | Хомут шланга | 4 |
| 270 | J950010 | Гайка | 2 |
| 271 | J431020 | Болт | 2 |
| 278 | 3063361 | Хомут | 4 |
| 279 | 4234026 | Хомут | 3 |
| 280 | J431016 | Болт | 6 |
| 281 | A589910 | Пружинная шайба | 6 |
| 282 | A590110 | Плоская шайба | 6 |
| 283 | J950010 | Гайка | 1 |
| 284 | 3052617 | Кронштейн | 1 |
| 285 | J430830 | Болт | 2 |
| 286 | A590908 | Пружинная шайба | 2 |
| 287 | A590108 | Плоская шайба | 2 |
| 288 | J430630 | Болт | 2 |
| 289 | A590906 | Пружинная шайба | 2 |
| 290 | A590106 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
