Пилотные гидролинии (2) — HITACHI LX200

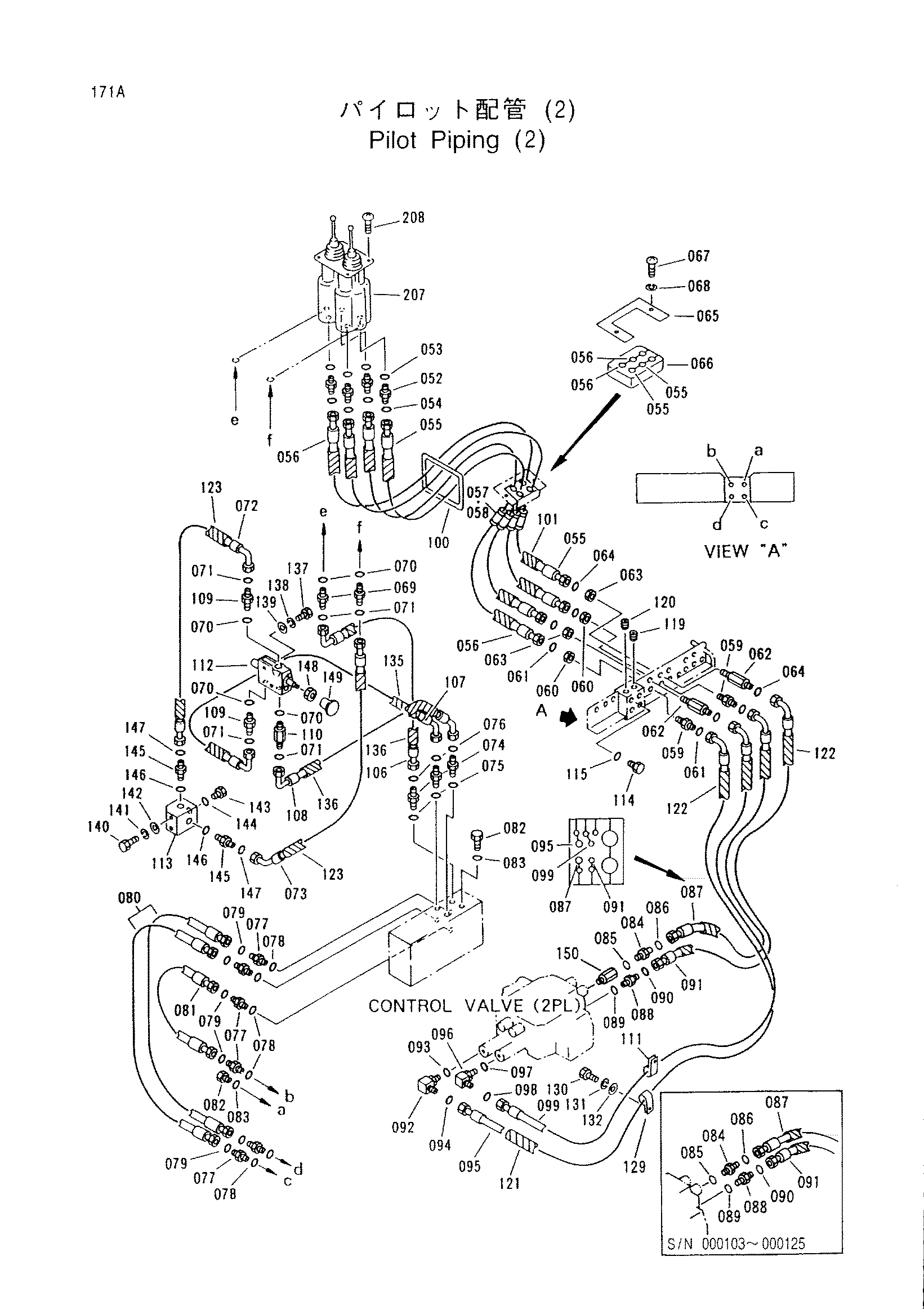

Заводская схема «Пилотные гидролинии (2)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
052	3052610	Адаптер	4
053	957366	Уплотнительное кольцо	4
054	4138928	Уплотнительное кольцо	4
055	3053066	Шланг	2
056	3053029	Шланг	2
057	4264079	Шланг	4
058	4288072	Ленточный зажим	8
059	3052606	Адаптер	2
060	3052689	Гайка	2
061	4138928	Уплотнительное кольцо	4
062	3054259	Адаптер	2
063	3052689	Гайка	2
064	4138928	Уплотнительное кольцо	4
065	3052895	Пластина	1
066	3052941	Резиновая прокладка	1
067	M430635	Винт	2
068	A590906	Пружинная шайба	2
069	3052610	Адаптер	2
070	957366	Уплотнительное кольцо	5
071	4138928	Уплотнительное кольцо	5
072	3062641	Шланг	1
073	3062640	Шланг	1
074	4267502	Адаптер	3
075	4509180	Уплотнительное кольцо	3
076	4138928	Уплотнительное кольцо	3
077	4267502	Адаптер	6
078	4509180	Уплотнительное кольцо	6
079	4138928	Уплотнительное кольцо	6
080	3053125	Шланг	2
081	3053126	Шланг	1
082	3052608	Пробка	2
083	4509180	Уплотнительное кольцо	2
084	4267502	Адаптер	1
085	4509180	Уплотнительное кольцо	1
086	4138928	Уплотнительное кольцо	1
087	3053127	Шланг	1
088	4267502	Адаптер	1
089	4509180	Уплотнительное кольцо	1
090	4138928	Уплотнительное кольцо	1
091	3053128	Шланг	1
092	3053136	Угловой штуцер	1
093	4509180	Уплотнительное кольцо	1
094	4138928	Уплотнительное кольцо	1
095	3053129	Шланг	1
096	3053136	Угловой штуцер	1
097	4509180	Уплотнительное кольцо	1
098	4138928	Уплотнительное кольцо	1
099	3053130	Шланг	1
100	4253636	Резиновая прокладка	1
101	4308403	Защитный кожух	4
106	3062639	Шланг	1
107	3062642	Шланг	1
108	3062642	Шланг	1
109	3052610	Адаптер	2
110	3062643	Адаптер	1
111	3053135	Хомут	1
112	3062654	Запорный клапан	1
113	3062651	Тройник	1
114	4267478	Пробка	1
115	4506418	Уплотнительное кольцо	1
119	4267459	Пробка	1
120	4267458	Пробка	1
121	4308403	Защитный кожух	1
122	4308407	Защитный кожух	4
123	4308398	Защитный кожух	2
129	4236970	Хомут	1
130	J431016	Болт	1
131	A589910	Пружинная шайба	1
132	A590110	Плоская шайба	1
133	3056057	Регулировочная шайба	2
134	3056060	Регулировочная шайба	2
135	4308401	Защитный кожух	1
136	4308403	Защитный кожух	2
137	J430845	Болт	2
138	A590908	Пружинная шайба	2
139	A590108	Плоская шайба	2
140	J430820	Болт	2
141	A590908	Пружинная шайба	2
142	3049844	Шайба	2
143	3052608	Пробка	1
144	4509180	Уплотнительное кольцо	1
145	4267502	Адаптер	2
146	4509180	Уплотнительное кольцо	2
147	4138928	Уплотнительное кольцо	2
148	J950006	Гайка	1
149	4234134	Ручка	1
150	1019968	Клапан	1
207	2034190	Пилотный клапан	1
208	3052947	Винт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
